电视机的一般障碍和修理

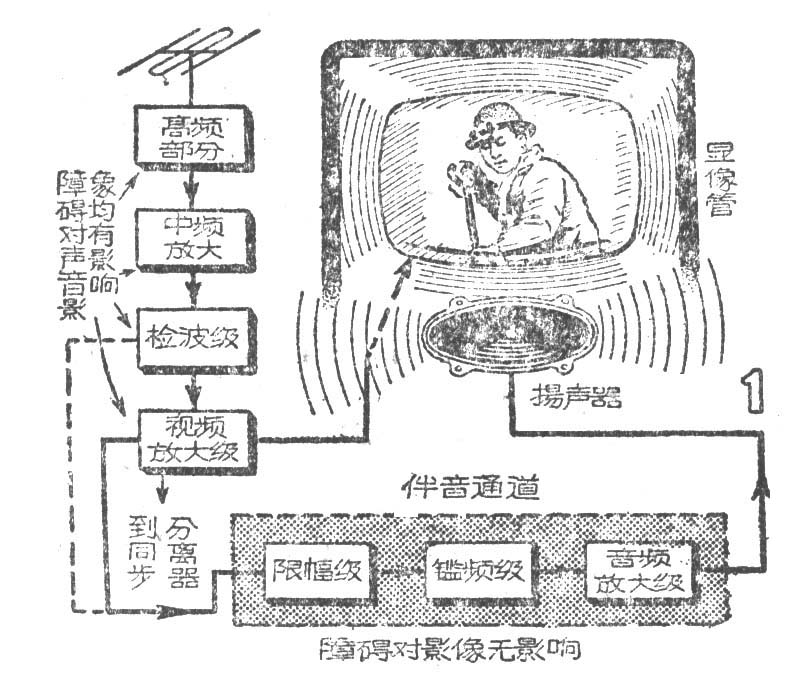

现在市面上流行的电视机均是超外差内载波式的，在第二检波和它的前面包括图像和伴音共用的中频放大器、混频级及高频放大级，这些部分的电子管及另件损坏了会使图像和声音均受到影响。有许多电视机伴音是从视频放大级屏路取出，在这种电视机里视频放大级的故障不仅影响到图像，也能影响到声音。
伴音信号在第二检波级或视频放大级和图像信号分开后，就进入伴音通路，它包括伴音中频放大器、限幅器、鉴频器、低放级和声音输出级。这些电路的故障只会影响到声音，对图像没有影响。
如果声音信号从第二检波级就分开，则视频放大级的电子管及另件损坏对声音没有影响。如果它是从视频放大级的屏路分开，则视频级屏路以前的故障对声音还是有影响的。只有属于显像管阴极栅极电路发生的故障才对伴音没有影响。
帧扫描电路如果有故障时，可能使帧扫描停止，光屏上出现一条白光，或幅度不足，但伴音仍是正常的。
在行扫描电路中，如果有故障时，可能使光屏光栅停止发光，亮度不足或宽度不足，但伴音仍是正常的。
同步信号一般也从第二检波级或视频放大级的屏路分出送至同步分离级。这部分有故障时会使图像同步不正常。另外使同步不正常的故障也可能出现在水平扫描振荡电路（水平同步不正常）或垂直扫描振荡电路（垂直同步不正常）。
现在电视机中所用高压整流管（如1Ц11П等），如果坏了，光屏也不会发光的。如果低压整流管坏了，则光屏将不发光，也没有声音。但如果该机用二只低压整流管时，则情况就有些不同了。
表中列举几种最基本的故障
故障现象 毛病所在
1 光栅不亮，声 显象管和它相关的电路，高压整
音不正常 。 流电路或水平扫描电路。
3 光栅正常，无 图像和声音的共同电路，如高放
图像无声音。 级、混频级、中放级、检波级、自
动增益控制，（或者视频放大级）。
3 光栅及声音正 视频放大级至显像管的阴极栅极
常，无图像。 电路。
4 图像正常，无
声音。光栅正常 声音分开处至声音电路。
5 只有一水平线 垂直扫描电路。
幅度不足
6 水平宽度不足 水平扫描电路
7 电视机整个不 电源电压没接上，保险丝烧毁低
工作 压整流管全部损坏。
8 垂直同步不正常 同步分离级，垂直扫描振荡器。
9 水平同步不正常 同步分离级，水平扫描振荡器。
知道了电视机的基本结构，利用光栅，图像和声音的情况作指示可以很快而相当准确的识别各种毛病，从而也能找出它的所在地。在这里，知道声音信号从那个地方和图像信号分开这一点，是有相当大的帮助的。
现在大多数的电视机是有二只低压整流管的。一只供给信号放大电路，如果这一只管子损坏，其现象是有光栅而无声音。另外一只供给扫描电路，如果这一只损坏了，则现象是有声音而无光栅。
简单的检修办法就是调换电子管，测量电压，检查电阻阻值和检查电容器是否打穿。用这些办法可以很快的将毛病找出。电子管的损坏和交通降低是最普通的毛病，可以先检查这一方面。有些管子干脆不亮很容易看出来，换上一只就好了。否则可以用一只已知是好的去换掉那些被怀疑的管子看看。有时同一电视机内有同类型的管子，可以彼此掉换试试。例如水平扫描部分的水平振荡管和同步分离级电子管常常要求比较严格，它们的效能降低常使电视机水平不能同步。这在”红宝石牌”和捷克斯洛伐克“4142U型”电视机是常见的，将它们同一机内的6H1Π（或PCF82）互换一下就解决了。

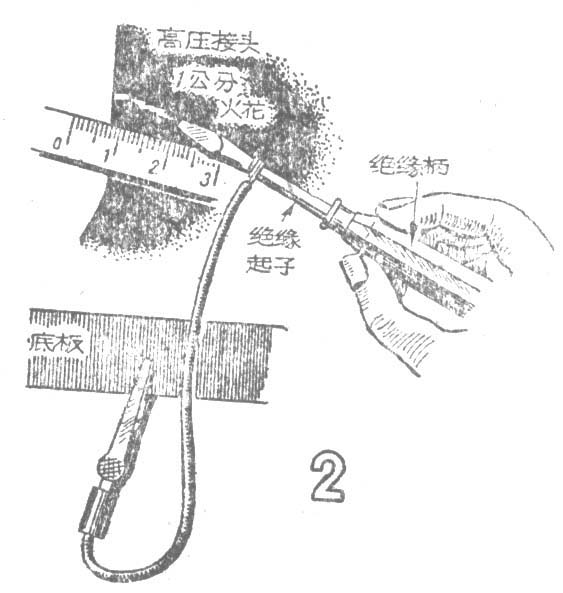

电压测量可用电视机线路图所标出的电压值作参考（例如去年12期本刊发表的“红宝石”牌电视机线路图中就标有电压值），扫描电路的锯齿形电压虽不是正弦波，但也可以量知它有或没有。高压普通约1000伏以上，没有高压表，可将起子一端接底板，用手持绝缘柄（做这种测试时应特别小心），将另一端移近高压接头，若距离5—10公厘时便发生火花放电，表示高压正常；如离很近或甚至接触。还没火花或火花很小表示高压没有或不足。
电阻和电容器也经常会出现障，电阻多为变值或断路，电容器多为击穿烧毁或漏电。

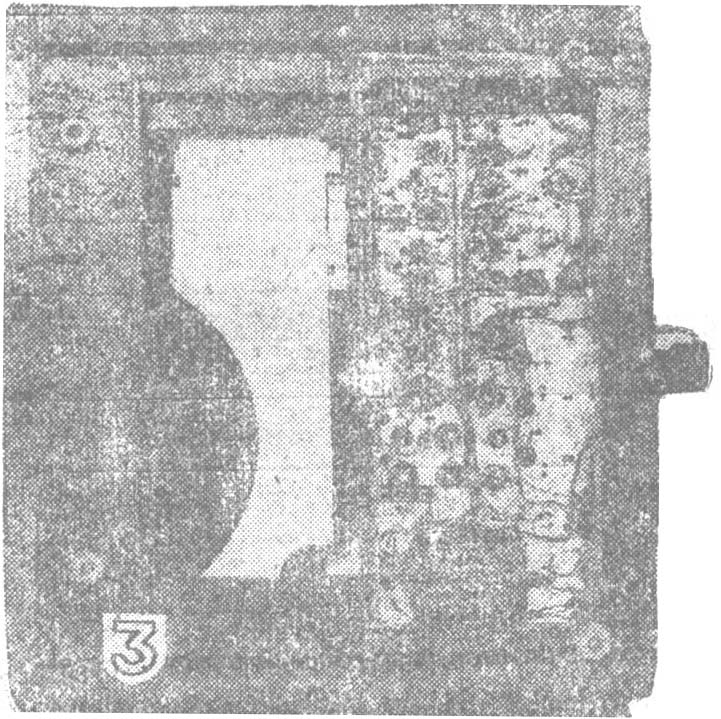

“北京”牌和捷克斯洛伐克4102U型电视机只要将它侧卧，将底盖拿开，便可进行检修。“记录”牌应照前述将木箱拆出后进行检修（此时后背板也拿下）。“红宝石”牌电视机在修理下面小底板部件时将底盖拿开即可如图3。要修上部小底板的部件时则要将后背板拆开，将小底板的二只小螺丝旋出，再将小底板拉出即可。这些电视机的高频放大部分一般都是用小盒子装起来的，更拆开检修比较麻烦一些。
在检修时应注意有些电视机底板是麻电的。
根据作者几个月来检修电视机的情况看来，“红宝石”牌最普遍的故障有这样一些：电源开关接触不灵（有时表面看来，机器关了，但实际上却仍在工作，这最应注意）。低压整流管5Ц4C(Л19)损坏。在信号电路是6П9损坏，补偿线圈L\(_{2}\)断线，第二检波二极管D1损坏等。在水平扫描电路是同步不良，C\(_{1}\)00（180微微法）电容和C88（180微微法）电容器打穿较多。高压电路是水平输出短路，1Ц11П损坏，高压接线在C\(_{95}\)(390微微法）附近接触不良，高压圈打火等。在垂直扫描电路多是C101（2200微微法）打穿或漏电，R\(_{9}\)0（2.2兆欧）变值或断路，R94（56千欧）及R\(_{91}\)（330千欧）变值或断路，垂直输出变压器短路等。
“红宝石”牌电视机的频道选择开关旋钮指示的小红点太小，一般人不易发觉。因此常有些人将有小红点的一端转到第八频道步位上，把没有小红点的一端对准第二频道，但第八频道系调频广播，因此光栅不亮，许多人误认为电视机损坏。
“记录”牌电视机的故障常见的是小电子管损坏，如6Ж1П，6H1П，6K4П，6Ц10П，6Цl3C等。6Ж1П，6H1П，6K4П多是漏气，6Ц10П多是屏极发红，这是因为到水平偏转线圈的接线易与其隔离皮短路, 这样6Ц10П就坏得很快。“记录”牌的电子管是水平放置的，因此常发生电子管与管座松开现象，此外管子碰极。接线头相碰的也较多。6K4П级的R\(_{2}\)-40（2.4千欧）电阻也常与底板相碰；偏转线圈没向前靠紧，四角则逞黑暗；如果本机亮度感到不足时，需要将R2-31(200千欧）电阻的限值降低。如水平方向宽度不足，则要将水平输出变压器上的C\(_{3}\)－27（2400微微法）电容器数值加大。
捷克斯洛伐克4102U型电视机现在市面上的数量不很多，碰到较多的故障是它的水平同步与垂直同步，除可在外面调节外，在底板内还有半调整电阻。有时机器经过搬动后，这些半调整电阻数值改变了，则这时仅旋转外面的同步旋钮就不能达到同步的目的, 这就要重新调整这些半调整电阻。另外亮度和垂直直线性的调节在机内也还有这样的半调整电阻，如果旋转外部的旋钮不能得到足够的亮度或良好的垂直线性时也应重新调节这些电阻。此外高频部分的频道选择开关常有接触不良现象，R\(_{167}\)（200欧）常容易损坏。水平同步不良，如调整底板内半调整电阻无效时，则可将两只PCF82调换试试。（黄锦源）
