最近有不少读者来信要求介绍磁性天线的使用方法，为了满足读者的要求，特在本期请梁永楠同志撰写本文以作统一答复，希望读者注意。——编者
磁性天线是由一根铁淦氧（磁性瓷）圆棒，上面绕以线圈而成。在收音机里它是栅极回路的组成部分，同时也代替了天线（相当于一个环状天线）。
磁性瓷棒的导磁率（μ）很高，它能吸收大量的电磁能，在线圈中感应出较高电压。磁性天线具有很强的方向性，一般装置在可以旋转的支架上。当天线体旋转至面对所要接收的电台方向时，线圈所感应出的电压最大。而当天线体转向与电台方向成一直线时，感应电压最小。所以使用磁性天线能够改善收音机的选择性及减小干扰，并可降低杂音电平。

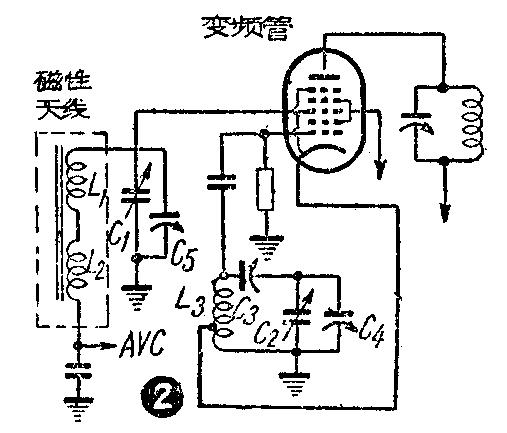

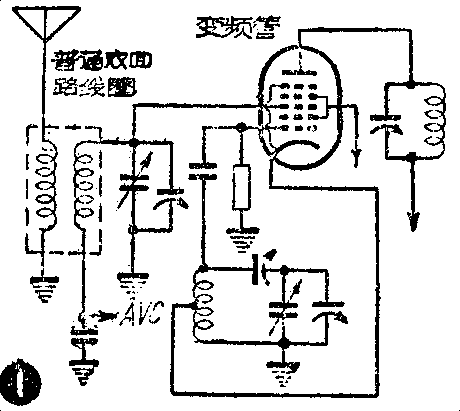

磁性天线电路与普通收音机电路没有多大分别。以超外差式收音机为例，图1是普通天线线圈电路。图2是磁性天线电路。主要不同的地方是交频级栅回路中原来的双回路线圈换成了单回路的磁性天线。磁性天线线圈没有初级线圈，它主要依靠磁性瓷棒吸收电磁能。图2电路中L\(_{1}\)L2电感量应该大致相等。除此以外，其他部分不需更动。
装置方法
目前华北无线电器材厂已经生产了多种不同性能和规格的磁性瓷棒。用在中波及长波段内的磁性天线应该使用“磁性瓷4”（M4）材料制成的瓷棒绕制，这种材料的导磁率为400，使用频率范围在1.5兆周以下。线圈最好用9股丝包绞合线绕制，没有9股线，也可用3—7股或3—5股二根或三根再绞合后使用。但用股数较少的绞合线绕成的线圈其Q值较低。用9股线绕成的线圈在1兆周时测量得Q值在150以上。
线圈绕制时先用宽约60公厘的纸条，在磁棒上紧绕两圈，再用宽约40公厘的薄牛皮纸在上面绕一圈半。尾端用胶水黏牢。绕线采用间绕法，线头线尾各用黄腊网捆牢固定，圈数在30圈左右（确实圈数与可变电容器的最大电容量有关，调整试验后可能需要略为增减）。线圈绕好以后用已融化的蜡涂在上面把线位固定。然后将磁棒从线圈里抽出，去掉两层纸条，再把磁棒插入，线圈便可在磁棒上左右移动（这样做是为调整收音机时方便）。这样的线圈共绕两个，分别置于磁棒两端。两个线圈放置时应该注意使两者绕线方向一致。
收音机的调整
用普通线圈装制的收音机，因为线圈Q值不高，在调整天线回路与振荡回路同步时，往往觉得天地线圈回路与振荡回路不同调时，对灵敏度并无很大影响。有些爱好者甚至就不用C\(_{4}\)C5补偿电容器。因为没有它，对收音成绩看不出有显著的影响。但是磁性天线所组成的天线回路Q值很高，有时高达200，稍不同调，灵敏度即大大降低。在这方面调整时应加注意。
调整收音机时如果备有高频振荡器、输出电压表等仪器，调整起来是很方便的。但一般爱好者都不具备这些条件。现在举出在没有仪器时调整的方法和可能遇到的问题列下，以供参考。调整是以电台播音作信号，现以640千周中央台和1350千周北京台为例作为调整点，其他地方可根据当地可收听的情况，在高低频率两端各找一台作为调整点。调整应在两个电台同在播音的时间内进行。
（1）把度盘指针调到640千周处，调整C\(_{3}\)使发音最响，再把指针调向1350千周处，调整C4使播音最响。
（2）重收640千周电台，移动磁性天线两线圈的距离，使声音最响。再收1350千周电台，调整C\(_{5}\)使声音最响。经过这样调整后，再按（1）起从头调整一次。如果振荡线圈正确，双连电容器的最大容量及曲线与度盘分格度数是配合的话，那末经过上述调整后，可以得到满意的结果。如果振荡线圈与双连电容器和度盘分格不是一致的，可能发生以下的情况。
（3）在640千周附近调好了，调整1350千周时，C\(_{5}\)旋至最小时仍不能得出最大声音；须把磁性天线两线圈距离略拉远些，才可得到最大声音。简单的解决方法是把C3略为旋松，或把C\(_{4}\)略为旋紧，再按（2）节调整。这时度盘位置会有些变动。
（4）在640千周附近调好了，调整1350千周时，C\(_{5}\)旋至最大仍得不到最大声音；须把磁性天线两线圈距离靠近些，才可得出最大声音。简单的解决方法是略将C3旋紧，或略把C\(_{4}\)旋松，再按（2）节调整。这时度盘度数也将变动。
按照（1）至（4）次序把高低二端频率调整同调以后，如振荡线圈（图2L\(_{3}\)），是恰当的，在波段中间频率1000千周附近也可转到很好的同调。否则可能发生下面的现象：
（5）640及1350千周已按上述办法调好，但在1000千周附近电台必须把磁性天线两线圈距离靠紧，才能获得音量最响，说明L\(_{3}\)电感稍大，如果线圈移动很小，即可不再调整。如移动影响很大，可将L3线圈去掉1—2圈，再按上述步骤调整。
（6）640及1350千周已经调好，而1000千周附近电台必须把磁性天线两线圈距离拉远，才能获得最大声音，则说明L\(_{3}\)电感不够，须要加1—2圈。但线圈增加圈数比较困难。如果这样影响不大，可以不动。如影响很大，或觉得1000千周一段较为重要，可以略将C3调动，使1000千周附近灵敏度增加。但640千周附近灵敏度将稍下降。
结语

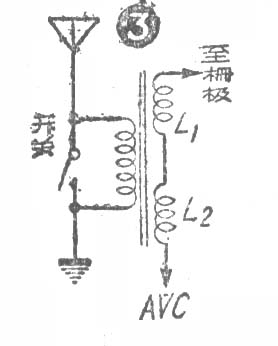

磁性天线的方向性对远地电台比较显著，对本地强力电台不起作用。它特别适宜装置在多一级中放或有一级高放的灵敏度很高的收音机里，这样才能充分发挥它的方向性特点。在普通五灯机里改装磁性天线后有时感到灵敏度不足，可在磁棒的中间部分位置上加绕一个初级天地线圈，并装一开关（见图3），这样接上一根不太长的拖线在天线圈上，灵敏度便可大增。但方向性没有了。把拖线关掉便可恢复方向性。磁性天线也可用在矿石机里，这时不是利用它的方向性，而是利用它的高Q值和吸收电磁能的本领。磁性天线的线圈也可绕成一个单线圈，约50圈便可。无论采用一个或两个线圈，都应把线圈放在磁棒的两端，整个线圈都在磁棒以内。线头距离磁棒尾端10公厘左右。如收音机调整后线圈太靠中心，应增加圈数，线圈露在外面，应减少圈数。磁性天线应距离金属件及扬声器磁路稍远，这样才不致影响灵敏度。(梁永楠)
