谈谈电视接收机

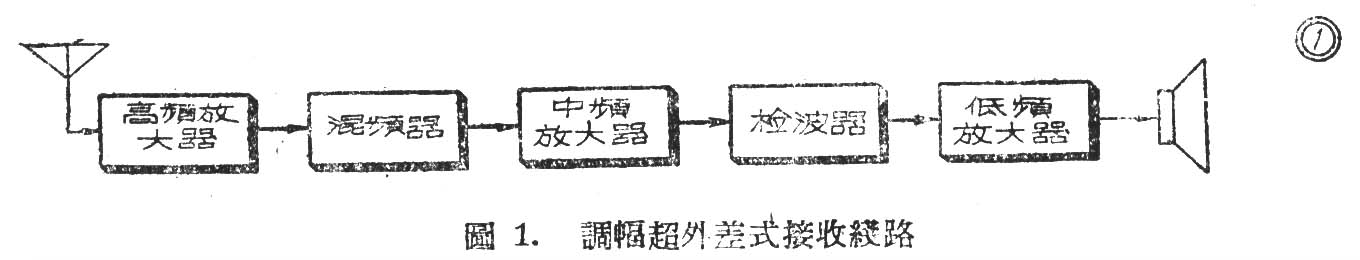

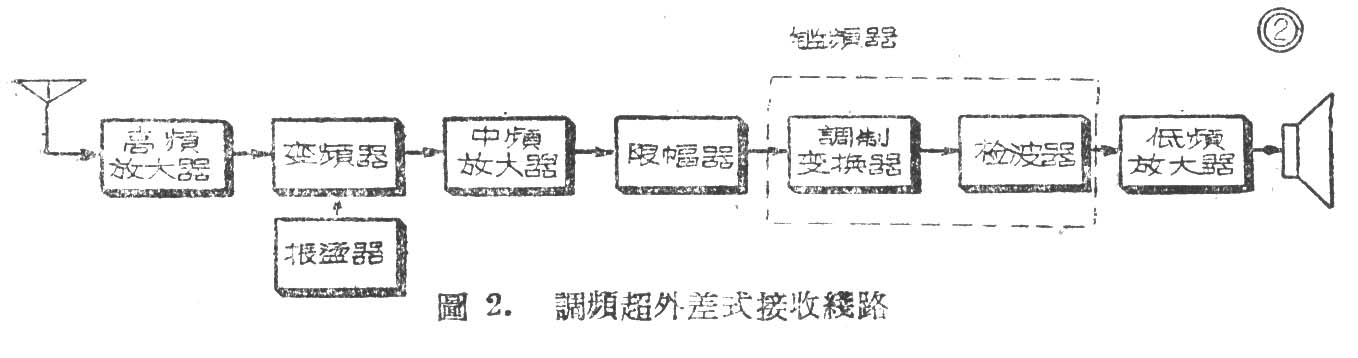

电视接收机里的调频伴音系统，与一般调频接收机的结构是一样的。它们都有中频放大器，限幅器和鉴频器等装置。限幅器主要是使输入鉴频的信号幅度保持恒定，削除一切寄生调幅，从而消除干扰。鉴频器的作用是把调频信号交换成调幅信号，然后再用普通的调幅检波器性行检波。从下面的两个结构简图（图1、2）中不难看出调频接收机和调幅接收机的区别。

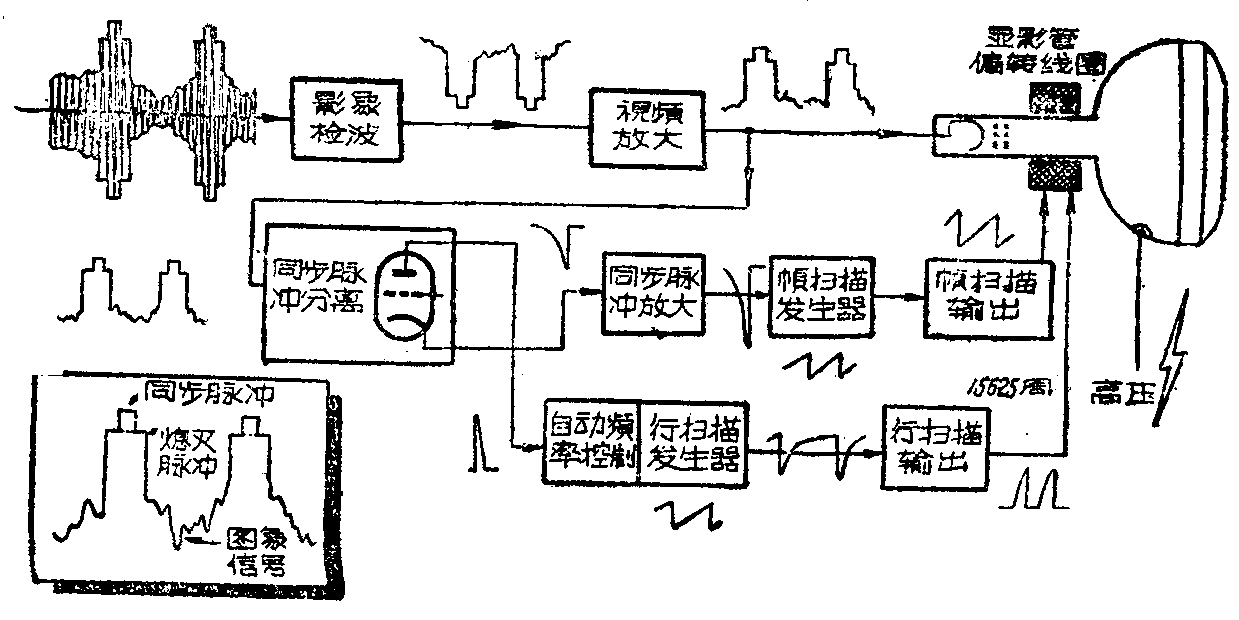

载在图像信号上的帧同步脉冲和行同步脉冲，往往通过视频放大器后才用同步脉冲分离器从图像信号中分离出来。同步脉冲电流，经放大后用微分和积分电路把行同步脉冲和帧同步脉冲分开，分别送到相应的扫描发生器，控制所产生的锯齿形扫描电压。扫描发生器，一般包含一个间歇振荡器和一个放电管，它们是利用脉冲间歇的输出来控制放电管，充电和放电的作用来产生一个锯齿波形的电压，这些电压与修正电压迭加后加在相应的放大器栅极上控制屏流，便得锯齿波电流，然后分别传送到显像管的行偏转线圈和帧偏转线圈中去（如图3），水平部份的锯齿波形电压，控制显像管扫描电子束的水平位置；而垂直部份的电压，则控制电子束的垂直位置。一般在控制二者的偏转电压或电流的情况下，使电子束在显像管的荧光屏上自左到右，一行间一行的扫描，一直等到达到有右边末端时，这时电子束就为熄灭脉冲所封闭，而停止扫描，并且迅速的又回到荧光屏上的左边来，再重复它第二次另一间行的扫描移动，一直到完全复盖了传送进来的整个画面为止。

电视接收机需要有两种电源供给，分别供给一般电子管和显像的阴极射线管之用。这两种电源一种是低电压的，另一种是高电压的。低电压电源，一般只要有350伏，300毫安的输出，用全波整流线路和附有电容输入的П型滤波器就够了。供给显像电子管的高压电源，则须要有8000到16000伏的高压输出，它的电流一般不小于1毫安，总的电力大约有12瓦—16瓦左右。这种高压电源的供给方法，普通是在水平扫描放大器的输出变压器上，加绕一个高压圈，后面加上一个整流线路，就可以供给我们所需要的高压，但是在有的接收机里也采用单独的高压电源供给。

一般电视接收机的调节和控制机构（面板上的）普通主要的包括有对比度，清晰度的控制，聚焦的控制，水平和垂直同步保持的控制以及电台波道的选择等。下面我们分别把它们说明一下：

1. 对比度控制

它是调节接收机内图像的光度和暗度的比率，这与普通广播收音机里的音量控制一样，不过它的调整是根据室内的光线程度和接收图像的可见程度来决定的。在线路里一般是用电位器调节视频放大器的栅极电压来控制对比度，也有的是改变高频放大器的阴极电阻来控制的。

2．亮度的调整

它是控制扫描电子束明亮程度，在线路里，它是调整显像电子管栅极固定偏压的控制器，假使我们调节得比较高一些，那么电子束很容易饱和，这时显像管荧光屏上所出现的图像也比较清晰；相反的情况，那么图像将会出现黑暗而不清晰的画面。

3．聚焦控制

它是决定电子束扫描点大小程度的控制器。在线路里，是通过控制显像管内聚焦线圈里的电流强弱，来调整扫描点的面积大小而达到。调整的要求，是把扫描点的面积调整得越窄越小，也就越好。

4．水平和垂直同步保持控制

这个保持控制，包括了接收机内水平的和垂直的脉冲控制、调节设备分别连接在各自的扫描振荡器内放电电子管的输入回路里，主要的是调整振荡器内的自然频率，与输入的信号同步脉冲保持着绝对的同步作用。

5．电台选择开关

这种选择开关，与普通收音机里的波段开关一样，它是控制调节你所需要接收的电视信号波道，最多的可以选换12个电视信号波道。

总之这些在面板上的主要调节控制装置，它是因各种电视接收机的线路结构不同，而有所不同。各种电视机的线路具体结构也各不同。这里，只就一部电视接收机的基本结构介绍一些轮廓的概念，至于各个组成部份的线路结构原理等今后再进一步的作些专题介绍。(车宗炎)
