田野无线电电话机

下面的机器是北京电信学院所制，现将该机线路以及工作原理简单介绍如下。

田野无线电电话机主要的用途是保持移动点和固定点定时通信的，例如：工程指挥部和分散在距离不远的各工程队间的联系或在农场中指挥各生产小组进行劳动。它的结构是两套电话机，每套电话机包括一部小型无线电接收机和一部小型发信机，其中一套是轻便干电池式的，可以随身携带；另一套是利用交流电源的，放在固定地点使用。

两套机器设备的工作波长都是在80公尺范围。它们的电路结构是相似的。接收机是超外差式的，并有一级高频放大级，这样可以提高信号杂音比；发信机都是利用晶体控制频率，这样可使频率稳定。在调幅部分则稍有不同，携带式的是屏极调幅而固定式的则是栅极调幅。

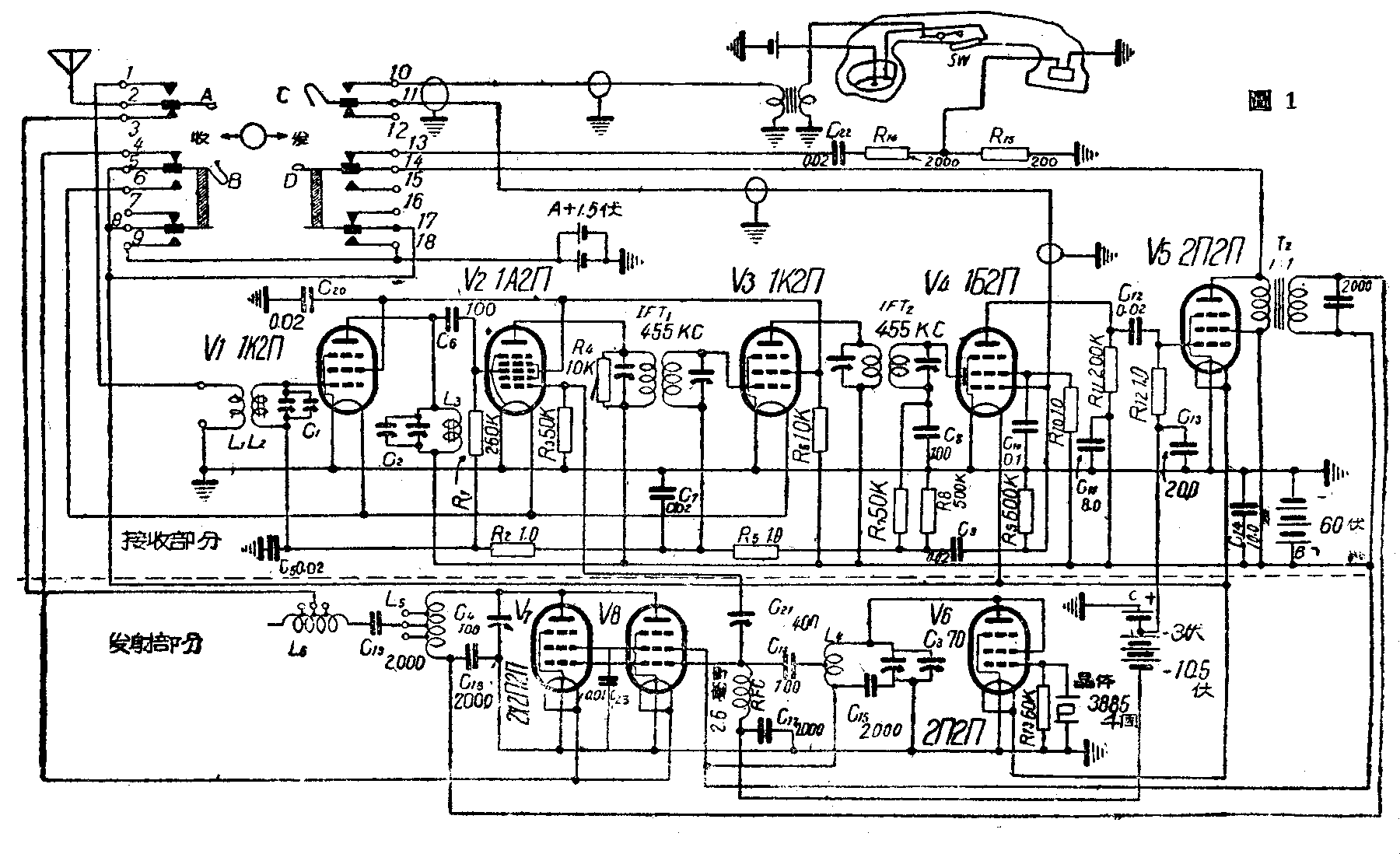

接收机部分是用电子管1K2П高频放大，1A2П混频、2П2П本地振荡（与发信机振荡级共用），1K2П中频放大，1Б2П检波、第一低放及2П2П输出。发信机部分是2П2П振荡（即接收机本地振荡级），两个2П2П并联放大输出。利用接收部分的低频放大部分经1:1的变压器作屏极调幅，其工作情形见图1。

当接收时，电键搬向“收”方向，这时电键簧片A被压向上，B向下，高频放大、混频和中频放大级的灯丝经接点“6”“5”和“8”“9”接到1.5伏甲电池，灯丝接通。振荡管、检波管和低频放大管的灯丝电源也经“8”“9”接通。乙电60伏则是总加到电子管上的、所以，这时接收部分的电子管都在工作。天线接收到的信号经接点“2”“1”接通，信号经1K2П放大后送到混频级1A2П。混频级的本地振荡电压是由晶体控制的振荡器（2П2П）经C\(_{21}\)送到第一栅（这振荡器就是发信机的振荡级两者公用），振荡频率为3885千周，接收频率为4340千周，于是经混频后得到455千周的中频。中频电压经1Б2П检波及2П2П放大后，音频信号经接点“14”“13”而接到耳机。

当发信时，电键搬到“发”的方向，这时簧片A、B复元，C被压向上，D向下，发射部分末级放大管（2×2П2П）的灯丝经接点“4”“5”和“17”“18”接通电源，振荡级和低放级（调幅级）1Б2П、2П2П的灯丝则经“17”“18”而接通电源，于是发信机全部电子管都在工作。发信频率为3885千周，其高频输出则经负荷线圈L\(_{6}\)，电键接点“3”“2”接到天线幅射出去，讲话时，按下话筒电钮SW，话筒电路接通，于是话音电压经接点“10”“11”加到1Б2П的栅极，放大后再经2П2П放大通过1:1的变压器调幅。

低频放大器2П2П的栅负压为3伏，发信机末级放大器2П2П的栅负压为10.5伏。

全机的调谐线圈可绕在13公厘直径的瓷管上，并可插入铁淦氧磁体以增加Q值。L\(_{2}\)和C1和L\(_{3}\)、C2都调谐于4340千周；L\(_{4}\)、C3和L\(_{5}\)、C4都调谐于3885千周。L\(_{2}\)、L3、L\(_{4}\)、L5和L\(_{6}\)都用中规0.29号线绕88圈，L4在中心处抽头，L\(_{5}\)从下向上7圈、12圈、15圈处抽头，L6每5圈抽头。

接收部分是利用6K4П高频放大，6SA7变频，6K4П中频放大，6H2П检波及低频放大。发信部分是1／2 6H1П作晶体控制振荡，6П1П放大，并利用接收部分的6H2П作为调幅的激励级；推动1／2 6H1П作栅极调幅。高压是由80电子管整流供给，高压280伏。它的原理图见图2。

当接收时，收发开关S\(_{1}\)-4都放在“收”的位置。S1将天线接到接收机的输入端，S\(_{2}\)将高压接到高频放大（6K4П）管、变频管（6SA7）、中频放大管（6K4П） (检波、第一低放管6H2П的高压永远接着），S3将送话器电路切断，S\(_{4}\)将耳机接入电路，接收信号。

当发信时，S\(_{1}\)-4搬到“发”的位置，这时开关S1使天线与发信机联接，S\(_{2}\)供给发信部分高压电源，S3使送话器接入电路，S\(_{4}\)将耳机电路切断。收发开关S1-4是利用双刀四掷开关，可以同时转换。

6П1П的栅负压约30伏，是由电阻R\(_{12}\)上取得的电压降。R12的值是1250欧左右，在R\(_{12}\)上另找一点约2伏左右，供给话筒使用。

全机的工作情形和移动式的一样。

L\(_{1}\)C1和L\(_{2}\)、C4调谐于3885千周，L\(_{3}\)、C2、C\(_{3}\)振荡于4340千周，L4、C\(_{5}\)调谐于4340千周。L1、L\(_{2}\)、L3和L\(_{5}\)的直径和圈数和移动式机一样，仅L3从下向上约在1／3不足处抽头，L\(_{4}\)直径也是13公厘，但用同号线绕50圈，从下向上第7圈处抽头。

为了要使移动式的设备简单方便，天线只用了1公尺长的垂直棒，这样大大地缩短了有效通信距离。另外，在80公尺波长范围内，杂音电平较高，对收音也有很大影响。
