上期刊登的低频放大器计算图是以频率为1000周的中音频为标准，根据电子管放大系数和内阻等已知数据，计算负荷电阻，以达到放大器在这个频率范围内应有的增益。

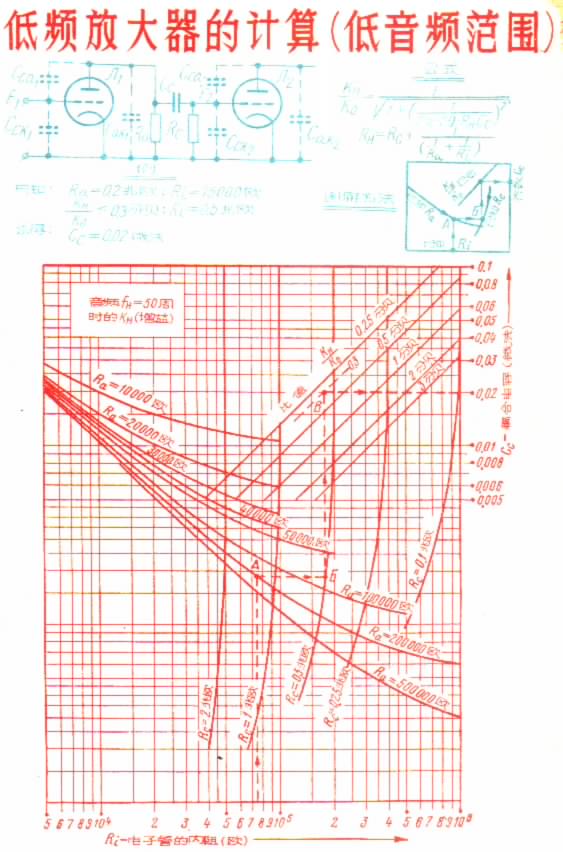

本期计算图的功用系以上期图表各已知项为根据，按照音频频率在50周时的低音频增KH与中音频增益K\(_{0}\)相比增益降低的分贝数。求算级间耦合电容器Cc的正确值。计算步序如下：
按照已知电子管内阻，从横坐标轴上R\(_{i}\)的一点引垂线与负荷电阻Ra族中已知数的一线相交（图中A点），从交点引水平线至次级栅漏R\(_{0}\)族中已知数的另一线相交（Б点)，再引垂线至KHK\(_{0}\)比值族已知数线上（B点），然后引水平线得出级间耦合电容的正确值。
