6П14П型输出五极管主要用于交流广播收音机，电视接收机和扩音机中作音频功率放大。由于它具有高跨导的特点，适合用在高灵敏度和高效率的放大器中，并且可以采用负回授电路来降低非线性失真和杂声电平以及改善频率响应等等。它最适用于优质的扩音设备中。

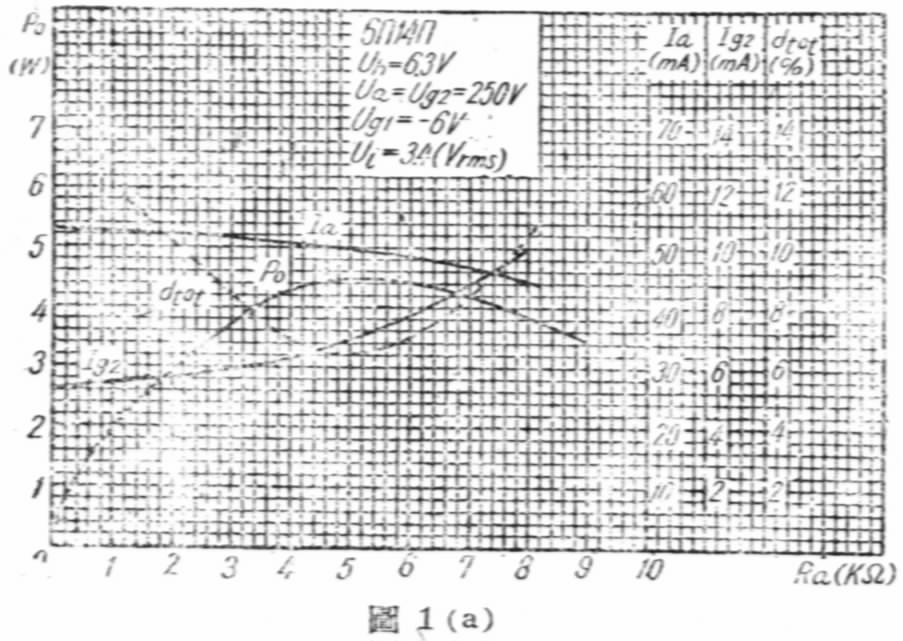

在使用6Пl4П型电子管时，必须正确地选择它的最佳工作状态，使得输出功率最大而非线性失真最小。图1为在有固定偏压时屏极负荷电阻R\(_{a}\)对输出功率Po，屏极电流L\(_{a}\),第二栅极电流Lg2和非线性失真系数d\(_{tot}\)的失系曲线，其中图1（a）为输入讯号Uin等于3.4伏（有效值）时的曲线，其最佳工作点是当屏极负荷电阻为5.2千欧。图1（b)是输入讯号为4.2伏（有效值）的特性曲线，其最佳工作状态是在屏极负荷电阻等于4.0千欧。这两种工作状志之间，后者的输出功率较大。但需要较大的输入讯号电压，且增加非线性失真。设计线路时，可以根据使用要求来挑选一个合适的工作状态。

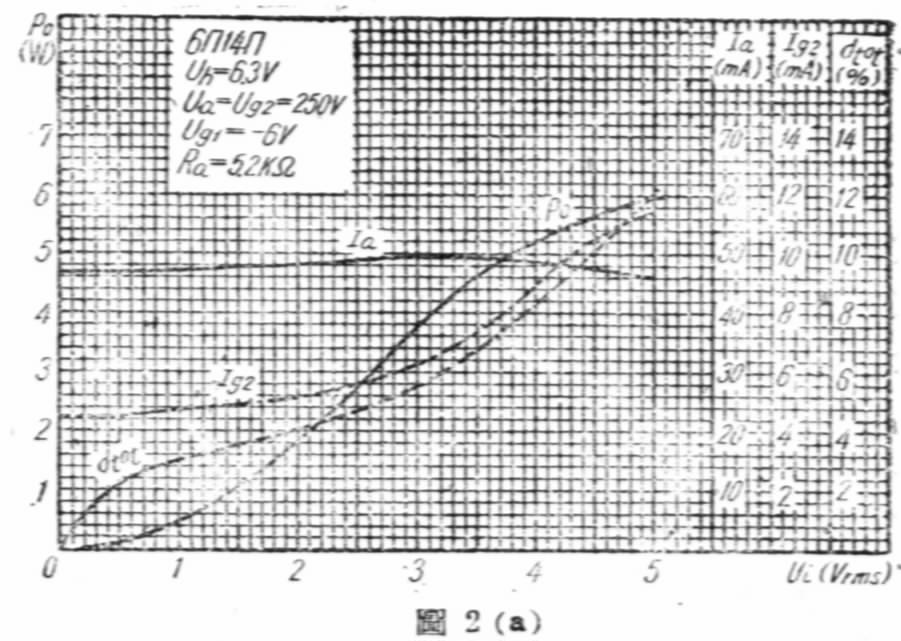

在实际应用中，电子管很少处于满负荷的工作状态。所以当屏极负荷电阻为最佳值时，输入讯号电压的高低，对输出功率、屏极电流、第二栅极电流和非线性失真系数等的关系有很大的影响。图2（a）和图2（b）分别表示屏极负荷电阻为5.2千欧和4千欧时的关系曲线。从曲线上看，除输入讯号电压较低都分以外，输出功率几乎随着输入讯号的增大成直线上升。而当超过最佳工作点时，（图（a）为U\(_{in}\)＞3.4伏时，图（b）为Uin＞4.2伏时）P\(_{o}\)曲线开始弯曲。如果Uin超过5伏时，Po曲线即达到饱和状态，并且大大地增加非线性失真。所以在一般使用时，不应超出最佳工作点，使非线性失真系数限制在10—12%以下，以确保放大器的质量。
在许多设计中，功率放大管常用阴极自偏压的电路。为了使这种电路的屏极电压和第二栅极电压（对阴极而言）仍然保持250伏，必需把电源电压增高至256伏。在这样的工作状态中，各参数的关系曲线与上述有固定偏压时的关系曲线大致相似，因限于篇幅，不另介绍。

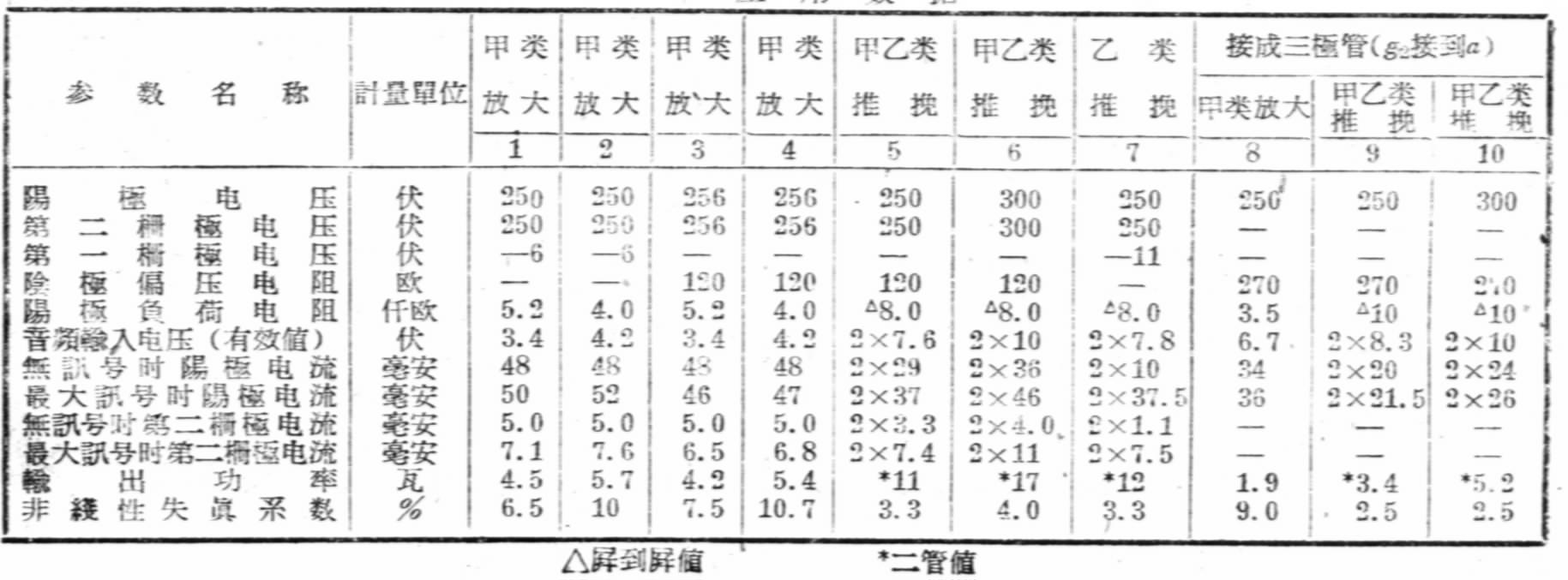

下表列举了6Пl4П型输出五极管的应用数据。第1和第2栏就是上面所提到的有固定偏压时的工作数据。第3和第4栏为使用自偏压时的情况。在第5至7栏中列举了甲乙类和乙类推挽放大的工作状态。这些工作状态，特别是第7栏，效率高，耗电量小，非线性失真也很小。此外，在不需要高输出功率的情况时，可以采用三极管接法（第二栅极接到屏极上），其工作状态如表中第8至第10栏所示。在接作三极管使用时非线性失真和耗电量更小。
6П14П应用数据
最后必须指出，在选择音频功率放大器的输出管时，只有在高灵敏度或者具备比较深的负回授设计的电路中，采用6П14П型电子管较为适合。和6П1П比较，6Пl4П的灯丝加热功率约大52%，（本刊上期介绍误为20% ）。所以在一般使用条件下，考虑到经济适用价值，仍应采用6ПlП型束射四极管为宜。（启明）
