“红宝石”牌电视接收机，为苏联莫斯科电视联合厂的产品，目前在我国北京、上海等地使用这种电视机的电视观众很多，这里简略介绍一些这种电视机的线路结构原理，以供各地电视观众、无线电爱好者、电视机修理维护工作者参考。
“红宝石”牌（PуБИН）电视机，荧光屏尺寸为270×360公厘。用19只电子管及8个半导体二极管。能接收五个电视频道及64—73兆周的调频广播。灵敏度在输入阻抗300欧时，不低于200微伏；75欧时不低于100微伏。清晰度为500线。选择性对相邻波道信号为37分贝。接收电视消耗电力为170瓦，接收广播时为70瓦。

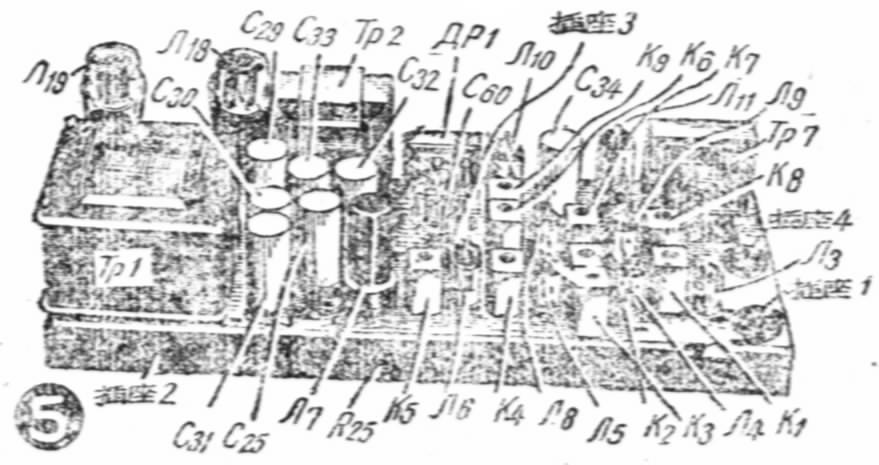

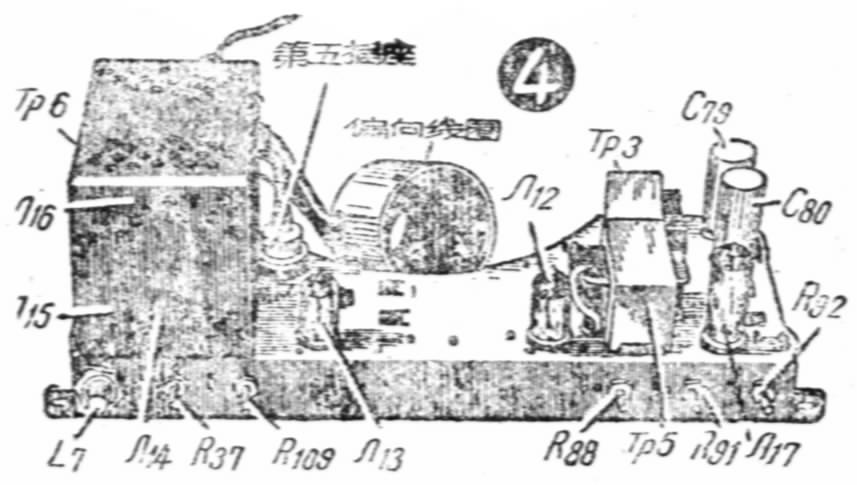

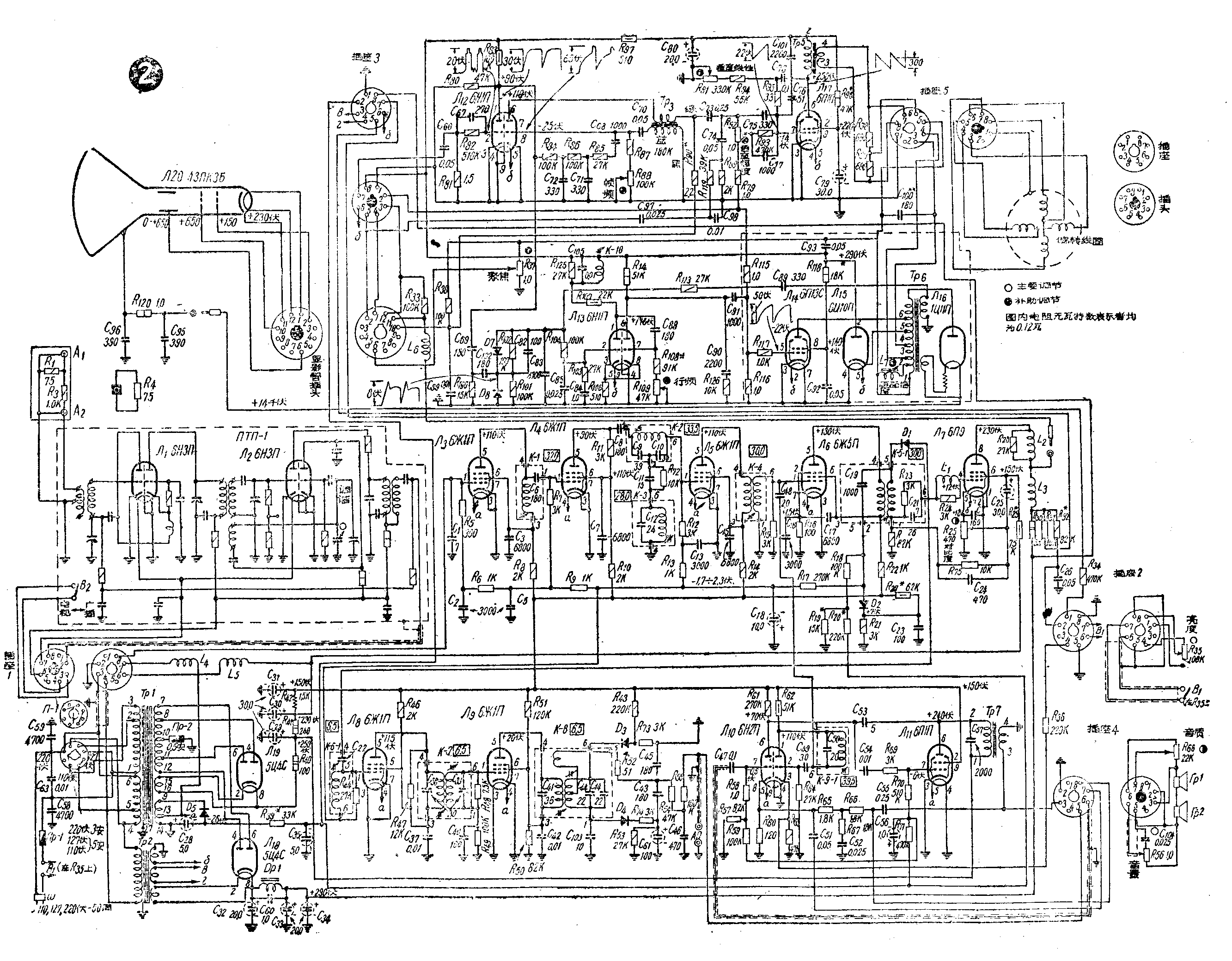

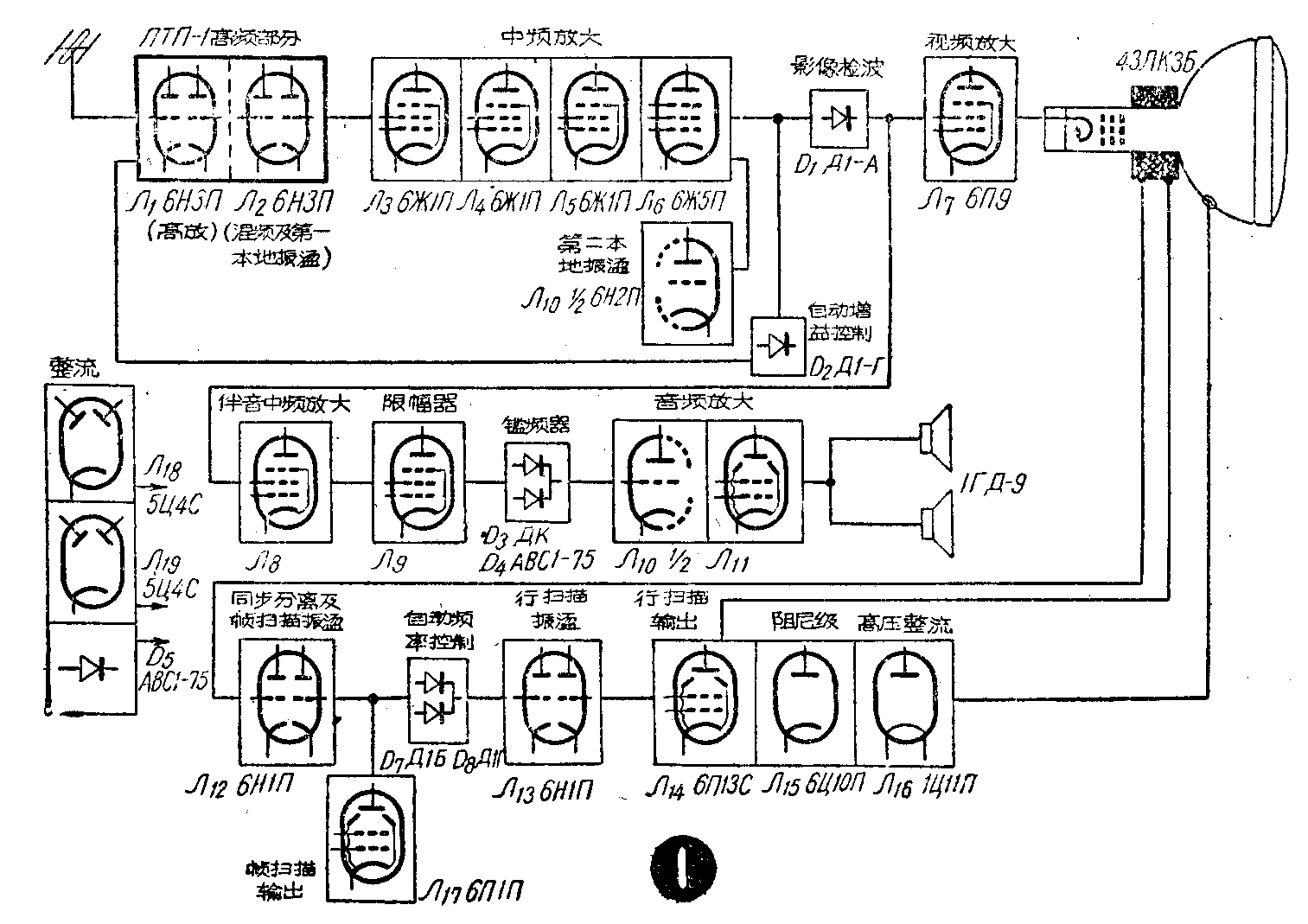

“红宝石”电视机的全部结构方框图如图1（包括各电子管的功用等），线路图如图2。本机用“超外差式内载波”线路，影象信号与伴音信号共用高频、及中频放大、混频部分，到影像检波级才分开。全机分：1.高频部分，2.影像通道及伴音通道，3.同步扫描部分，4．电源部分，主要另件分装于上下两个底盘内（如图3、4、5）。
“红宝石”电视机的输入部分由标准的ПTП1-1型高频部份（Л\(_{1}\)，Л2）组成，高频电视信号在此经过高放、混频级产生包含34.25兆周及27.75兆周的一个电压，然后经由四级中频放大级(Л\(_{3}\)、Л4、Л\(_{5}\)、Л6）放大。34.25兆周为影象中频经D\(_{1}\)作影象检波Л7视频放大后加到显象管43ЛКЗБ的阴极。34.25兆周与27.75兆周的混合电压在D\(_{1}\)中拍频产生6.5兆周的伴音中频，这个中频电压加到由Л8,Л\(_{9}\),Л10,Л\(_{11}\)等构成的伴音通道。
机中的自动增益控制，在输入信号变动时，在调谐回路K\(_{5}\)上的电压变化，经C19加到Д\(_{2}\)上，整流后的电压分别加在Л1Л\(_{3}\)Л4及Л\(_{5}\)等电子管上。
人工增益控制(对比度）由影象输出级Л\(_{7}\)变动负反馈值达到。
伴音通道最前一级为伴音中频放大Л\(_{8}\)，以下为限幅器Л9、两个半导体2极管Д\(_{3}\)Д4，构成的鉴频器。音频放大由Л\(_{1}\)0的左一半三极部分及Л1l构成，带有负反馈线路。Л\(_{1}\)0的右一半三级部分担任第二本地振荡，振荡电压在接收调频广播时加到Л6以获得一个6.5兆周的差频，在接收电视时在其栅极上加的是负电压，因之第二本地振荡不工作。
以上从Л\(_{3}\)到Л11各级均装在下一底盘内。
扫描及同步部分都装在上一底盘内。Л\(_{12}\)右一半三级部分为帧扫描间歇振荡器，Л13为行扫描多谐振荡器。Л\(_{12}\)的左一半为一个幅度分离器以分离影象信号及同步脉冲电压。
自分离器出来的同步脉冲经过一个特殊线路加到各个的扫描振荡器上去，以使同步脉冲分开。
为在远程接收时获得最大的稳定性，本机行扫描振荡器的相位采用自动延迟微调线路。在这里，扫描振荡器控制Д\(_{7}\)Д8混频器出来的一个同步脉冲及行扫描振荡器的锯齿波电压而成的直流合成电压。
Л\(_{14}\)为行扫描输出，Л17为帧扫描输出。
Л\(_{15}\)为消除行扫描自耦变压器Tpo中产生寄生振荡的阻尼级。
本机采用43ЛK3Б静电聚焦型显影管，能保证整个画面上均有清晰的聚焦。
全机电源由Л\(_{18}\)、Л19两整流管及变压器T\(_{p1}\)、Tp2分别供络。Л\(_{18}\)供给无线电接收部分各管的屏压，Л19供给同步、扫描设备及影象放大级各管屏压。收听调频广播时及放唱片时，T\(_{p2}\)2开关切断，从而使Л\(_{19}\)供电的各电子管的屏极也切断。显影管高压的14千伏，由Л16将行扫描脉冲电压在回程时间中，整流而得。
本机使用阻抗为75欧的天线。远程接收时天线接A\(_{1}\)，近距接收时接A2 。调节控制旋钮面板前左大钮为“音量”（R\(_{56}\)），小钮为“亮度”及电源开关（R35）；右大钮为频率微调（Л\(_{2}\)的调谐回路中的可变电容器），小钮“频道选择”底壳下半露左小钮为“对比度”（R25），右小钮为“音质”（R\(_{68}\)）；背板后左边三个小钮，自左至右顺次为“画面幅度”（L7磁芯），“聚焦”（R\(_{37}\)），“行频”（R109）；背板后右边三小钮自左至右顺次为“帧频”（R\(_{88}\)），“垂直线性”（R91），“垂直幅度”（R\(_{92}\)）。在显影管颈上还装有可调整的离子阱磁铁，及画面中心调节磁铁。
