用亳安表校准超外差式收音机

🏠 首页 《无线电》杂志 1958年 🔗 第12期 🔗 第20页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 张森泉 🔗

工作原理

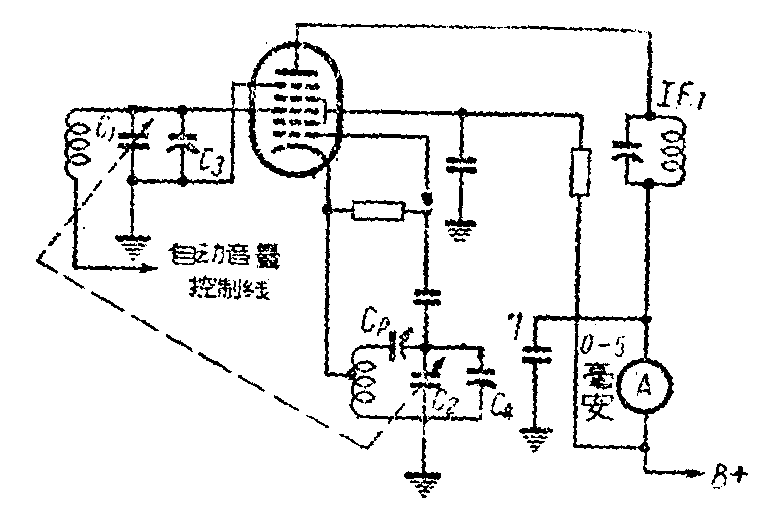

用一只5毫安电流表串联在混频级输出回路上(见附图),在无信号输入时,毫安表偏转角度几乎达满刻度;一有信号输入,毫安表的偏转角度(即读数)就随信号的强弱而增减,这是因为经过自动音量控制线加到混频管栅极上的负压随着输入信号强弱而增减;引起屏流变化的缘故。根据这个原理来校准调谐回路与振荡回路的同步和校准中频,可靠而又省事。假如输入固定的信号,中频又固定于465千周,但同轴电容器在未校准同步以前,差频当然是不会恰等于465千周的,因而引起中频回路失谐,中频级的放大就随之减少,经第二检波后的信号电压也相成减弱,由自动音量控制线加到混频级栅极上的负压的降低,就使屏流变动得很少甚至不变动。但一经把同轴电容器校准同步后,自动音量控制作用增强,使混频管的屏流迅速下降到最低值。实际上新装好的收音机仅校准同轴电容器同步还是不够,因为线路排列的影响,中频未必完全能符合差频,所以中频也有校准必要,以求得到最佳的耦合。应用毫安表也可以校准中频。

图1
图1 🔍原图 (781×528)

校准同轴电容器的同步

将第一级中频变压器与高压间串联一毫安表(见附图),并加接—0.1微法电容器作傍路,以免产生不良的感应。如没有毫安表,也可用万能表5或10毫安一档代替①;其次,将振荡回路电容器C\(_{2}\)接线烫脱,改接一只容量相同的单连可变电容器(图中未标出),使两回路分别调谐。

把改接的单连可变电容器旋到600千周或者700千周左右找得一信号,再旋C\(_{1}\)至某一点,使毫安表的读数降低到最小值,这时记下刻度盘和毫安计的读数。再把单连可变电容器旋到900千周或者1000千周左右找得另一信号,用同样方法调准C1,并记下刻度盘和毫安表的读数。最后旋到1400千周左右找得另一信号,再调准C\(_{1}\)使毫安表读数最小,并把度盘和毫安表读数记下。这三点就是校准的根据。

将改接的单连电容器拆去,仍把同轴电容器C\(_{2}\)接线焊上,旋同轴电容器C1、C\(_{2}\)至第一点的度盘指数,调整垫整电容器CP,使毫安表读数降底到最小值;再旋C\(_{1}\)、C2至第三点的刻度盘指数,调整振荡回路的补偿电容器C\(_{4}\)使毫安表读数也降低到最小值,假若减少的数值不多,那末,再调整一下调谐回路补偿电容器C3,尽可能使毫安表读数减少到符合于第三点记下的数值,要是效果不显著,可拆除或再加一只补偿电容器与C\(_{4}\)并联试之②;第三点校准后再杷C1C\(_{2}\)旋到第二点的度盘指数处,稍微调整一下Cp,使毫安表读数降低到最小值③,如读数也不符合,可稍微调一下C\(_{3}\)、C4两只补偿电容器,但最好尽量不要变功 C\(_{3}\)、C4为佳,特别是C\(_{4}\),以免破坏了已校准的第三点。当旋回第一点的刻度盘指数时,毫安表的读数不符合原来数值,可酌量调整一下C4,尽量调整得这三个点趋于平均些就可以,使整个刻度盘上都有音可收。无须调整得过度敏锐,否则会引起啸叫。

中频变压器的校准

在同轴电容器已经同步后,开始校准中频。校中频也是以毫安表读数降低到最小值为准,先校第二级,再校第一级。底该说明,在未校准同轴电容器同步以前,最好不要乱校准中频变压器。此外,短波段的校准方法相同,但中频变压器不必再校。

用此法核准短波段时,毫安表必须用大于5毫安的,否则有烧毁之虞。

编者注:

①如果把毫安表和音量控制器电位器并朕(有拾音器插口的,就接在拾音器插口上,更觉方便),就不需焊脱接线。这样、当校准到正确点时,毫安表指数将这最大,因这这时候二极管的屏流为最大。

②由于校准第三点时,可能影晌第一点的校准;反之亦然。所以这时需要重复校准第一和第三点一次或多次。

③变动C\(_{p}\)虽可能使第二点得到校准,但它对第一点的影响更大,可能使第一点失调很多(同祥,动C4会使第三点失调)。所以在线圈固定的情况下,只须校准第一和第三两点就行了。第二点的校准是需要变动线圈才能达到的。(张森泉)
