我们电工厂最近设计了一种命名为共青牌的烟盒式矿石机，外壳采用上海出产的一种凤凰牌烟盒。因烟盒本身就小巧美观，所以用它装成的矿石机也就小巧玲珑，异常美观。现在将这种矿石机介绍给各位爱好者们，以供参考试制。
因为烟盒体积很小（外形尺寸是75×63×30公厘），所以里面也必须采用小型另件，排列也要非常紧密整齐。

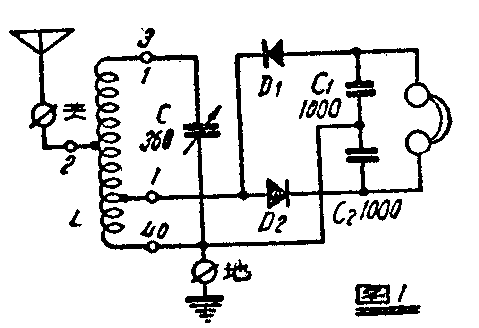

我厂出品的烟盒式矿石机是一种单回路双矿石收音机（电路见图一），采用倍压检波。
本机线圈是单回路结构，电路也很简单。由于矿石机本身是没有放大能力的，所以它的效率主要是由电能在电路中的损耗的大小决定的。电路越简单，电能的捐耗就越小。因此，单回路矿石机的灵敏度总是要比双回路矿石机高得多。可是，我们也考虑到用单回路线圈的矿石机在电台众多的地方往往产生严重的夹音现象。但我们采用的线圈经我们多次精密的试验后。已经克服了夹音这一问题，在电台不太多的大、中城市里完全有良好的选择性。
一般地说，线圈管的直径越大，其Q值也就越大。但我们的矿石机因体积上的限制，线圈管不可能再增大了。我们目前所采用的线圈管直径是1.5分分，长为3分分，首先用英规\(^{#}\)33号漆包线绕20—22圈（三层式）为线圈0—1，再用同号线绕55圈（单层式）为绕圈1—2，最后用三股英规44号线乱绕70圈为线圈2—3。
由于线圈直径的关系，线圈的品质因数（Q值）很难再提高，若把线圈绕在磁性瓷棒上，可得到较高的品质因数。

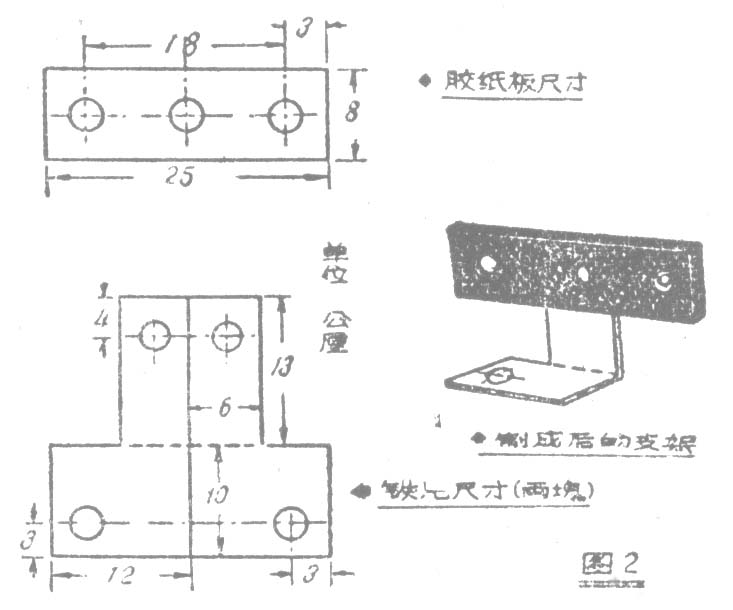

矿石机用两颗固定矿石，装牢在可变电容器的两颗定片螺丝上，所以必需要用支架，支架是用胶纸板及铁片制成的（见图二）。

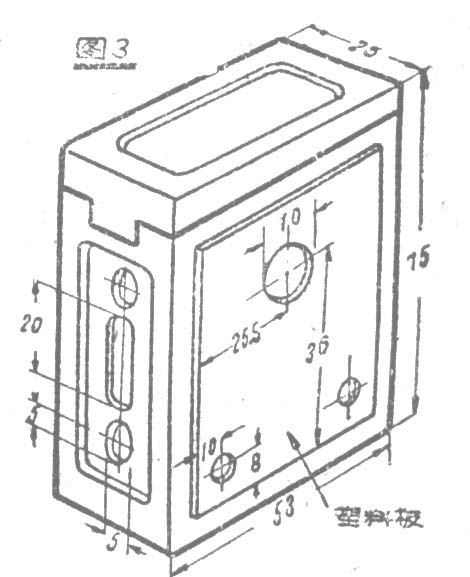

矿石机的天地线接线柱和可变电容器是装在烟盒的塑料板上的，因此塑料板就要钻洞（见图三a）。固质可变电容器装上去时，有焊片的一方必须朝上。耳机插座装在烟盒侧面的铝壳上，可以先钻洞然后再锉成一定的形状。
我们在杭州用长约15公尺的室内天线和接在自来水管上的地线试听，此矿石机的灵敏度和选译性都极良好，浙江一台和浙江二台分隔得很清楚；这种矿石机也可以放喇叭，经我们试验，在不大的房间内完全可以听得很清楚。

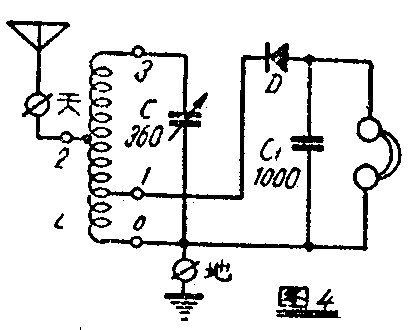

这种矿石机也可以改成单矿石的（见图四），但声音没有双矿石的响。改成单矿石时最好使用活动矿石。（杭州一中 林岳）
