今年七月底，我们装了一个自动广播工间操的装置，把它加配到有高压延迟设备的扩音机上，只要广播员在上班前安排好工岗操用的音乐唱片后，工间操时，机器就定时自动播出工间操节目。
这个自播装置由一只时钟、一只直流继电器、一只交流继电器和一只拉线开关组成。节目来源由自动唱机供给。
这里的时钟要稍为加工。在长短针尖端各焊出一段磷铜皮（可拆用旧电位器，把接触炭阻的铜片剪细做成），在长短针尖所触及的钟面圆周上按本单位工间操时间，钉上8个大头针（要与金属钟面绝缘）A、B、C……G，组成4个定时接触电路（图1）。
例如图中大头针A被长针、B被短针接通时是9点19分，C被长针、D被短针接通时是9点40分，这就是我们上午工间操用的两组定时开关机器的接触回路。E和F定在15点49分，G和H定在16点05分，这就是下午工间操开关机器的时间。

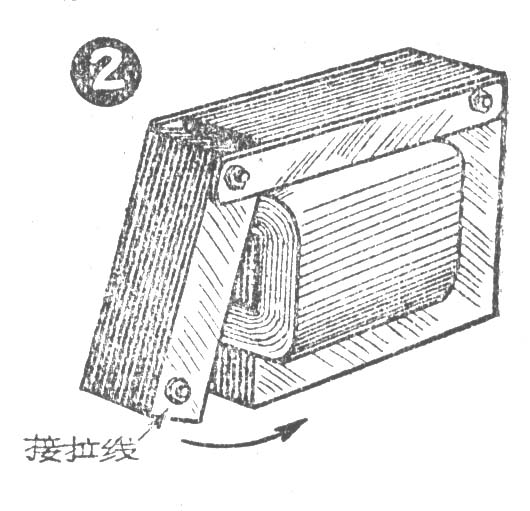

直流继电器Ry\(_{1}\)是用直流电铃改的，动作电流很小。Ry2是利用旧的15瓦输送变压器改装的交流继电器，把原来变压器铁芯拆出，山字形铁芯由一个方向插入，一字形铁芯的一个方角锉圆后用螺帽夹紧，用螺钉当作轴心固定在山字形铁芯近旁，一字形铁芯的另一端也用螺帽夹紧后系上拉线开关的拉线，这样，一字形铁芯就成为继电器的衔铁（图2）。

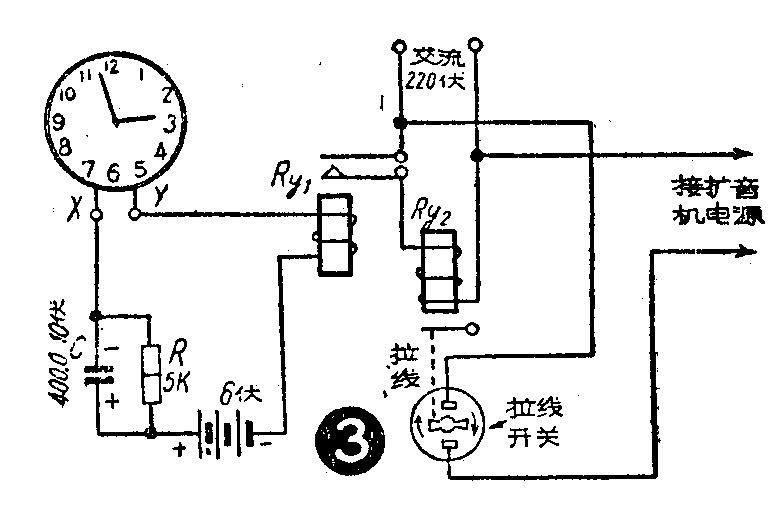

整个装置的线路如图3。当时钟走到第一次定时即9点19分工间操时间时，电容器C开始充电，充电电流驱使Ry\(_{1}\)吸动一下，Ry2瞬时接通，就在这一瞬间Ry\(_{2}\)很快的拉一下拉线开关，把扩音机低压电源接通。由于Ry1仅工作一个极短的瞬间，所以Ry\(_{2}\)的衔铁吸动接通低压后，又被拉线开关弹簧拉离山字形铁芯。我们Ry2的线圈电压本来是100伏，现在瞬间接入220伏回路，并没有过荷现象，并保证了Ry\(_{2}\)有足够的拉力拉动开关。
扩音机低压接通后，高压和唱机电源由扩音机内的延迟开关接通，就自动播放工间操唱片了。等到9点40分工间操完毕，Ry\(_{1}\)电路第二次作瞬间接通，Ry2重复拉一下拉线开关，扩音机电源被切断，广播停止。到下午工间操时间，再自动开机关机一次。（王仲良）
