谈谈电视接收机

自从我国的第一套电视广播设备试制成功第一架电视接收机生产和北京电视台开始试播以来，我国电视事业也开始在广大的劳动人民群众中生下根来，关于与群众接触最多的电视机的知识，就成为一门急需普及的知识了，为满足许多无线电工作者和爱好者的需要，这里仅简单谈谈电视接收机的一般结构和工作原理。

电视接收机无论在原理上或在线路结构上，都是比较复杂的机器，它除了要把天线收到的电视信号变成清晰的图象外，还要发出逼真的声音。一般电视接收机内所用的电子管约为20只或十几只，比起普通只有5—7只电子管的收音机来，那是繁复得多了。

电视接收机和广播收音机不同，它由两个接收系统组成的。一个接收调频的伴音信号，另一个刚接收调幅的图象信号。因接收伴音信号方法的不同，电视接收机可分为分频式和内载频式两种。国产北京牌电视机、苏联“红宝石”牌、“记录”牌、“旗帜”牌电视机都是内载频式。它们都是由以下几个系统组成的：

1．高频系统，它包括高频放大器、混频器及本机振荡器三部分。

2．图像系统，包括中频放大器、检波器、自动增益控制装置以及视频放大器。

3．伴音系统，包括伴音中频放大器、限幅器、鉴频器、低频放大器和扬声器。

4．同步系统，其中有同步脉冲分离器、同步脉冲放大器，自动频率控制器、行扫描发生器、行扫描输出放大器、帧扫描发生器及帧扫描输出放大器。

5．显象系统，包括阴极射线管和它的附件。

6．电源供给系统，包括低压电源供给和高压电源供给两部分。

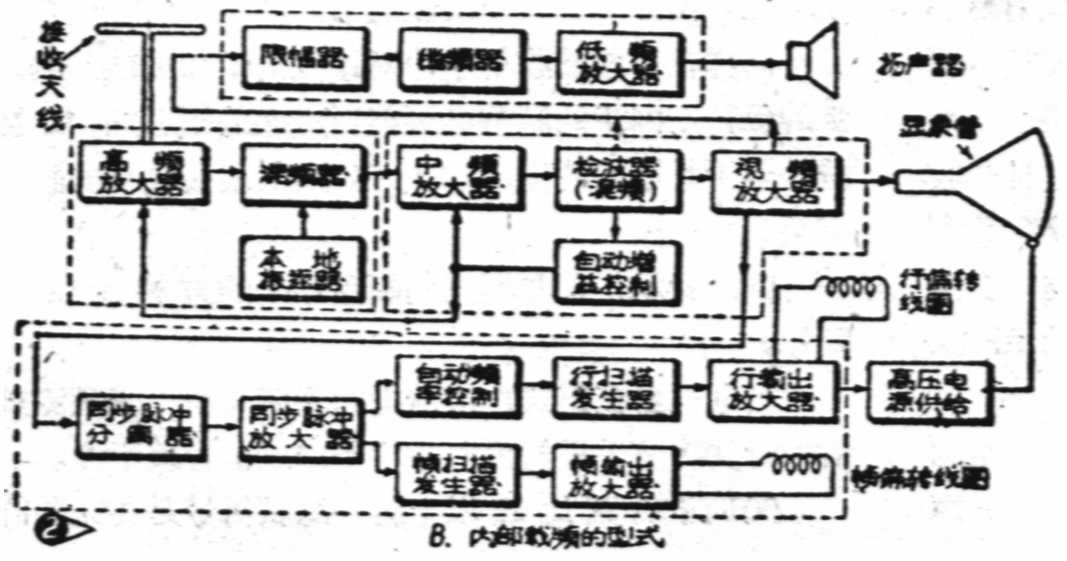

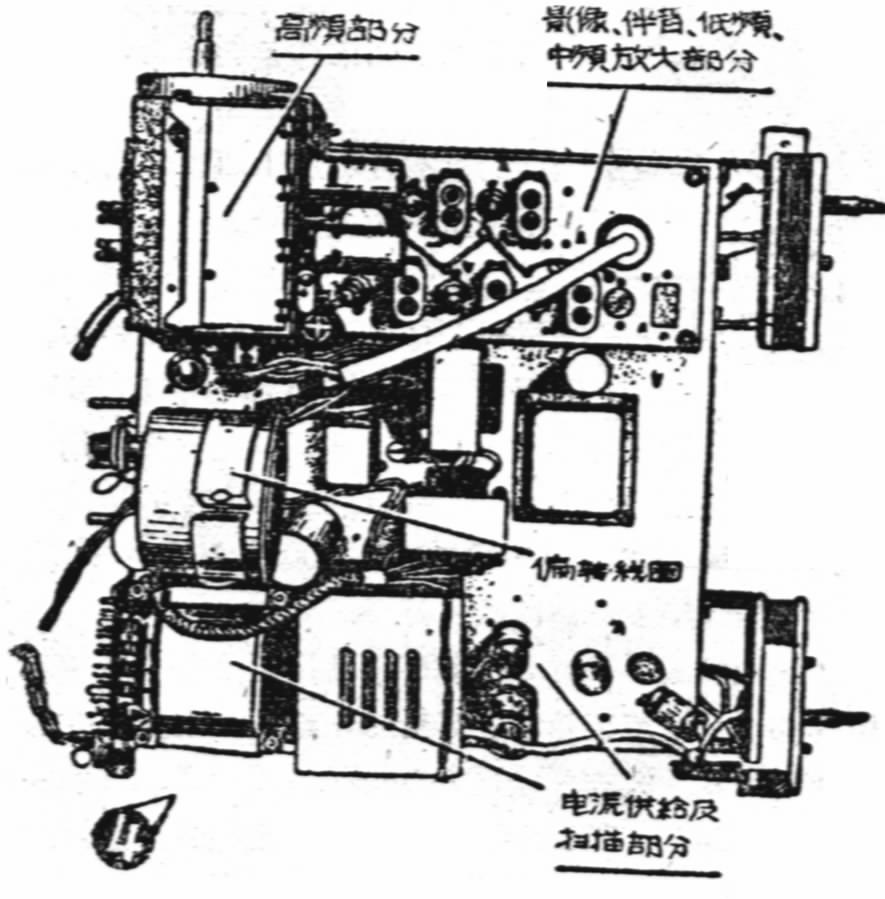

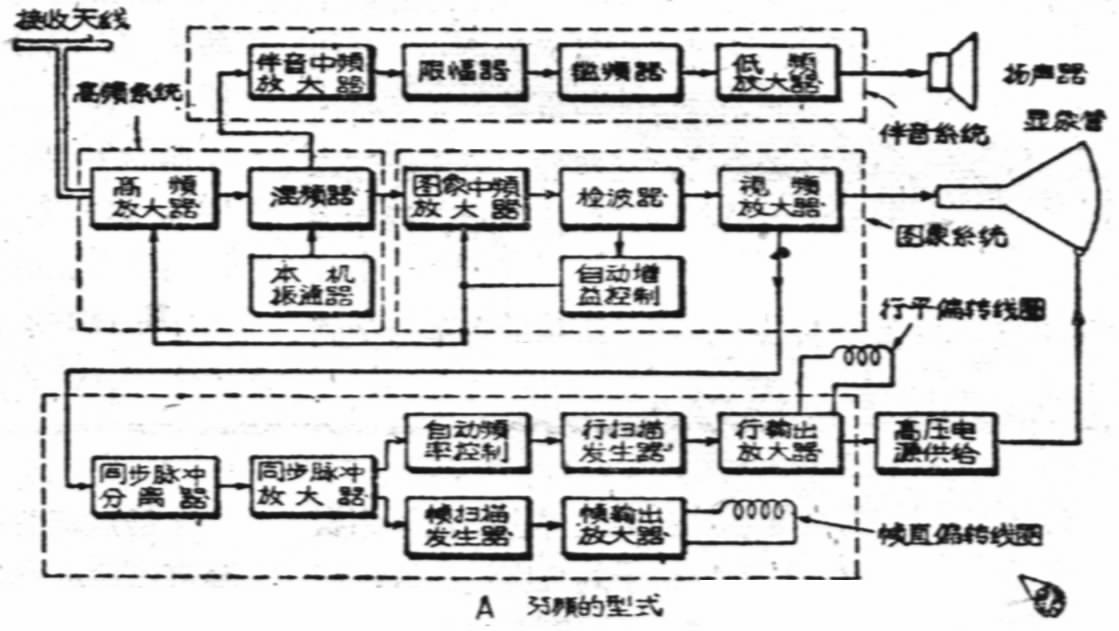

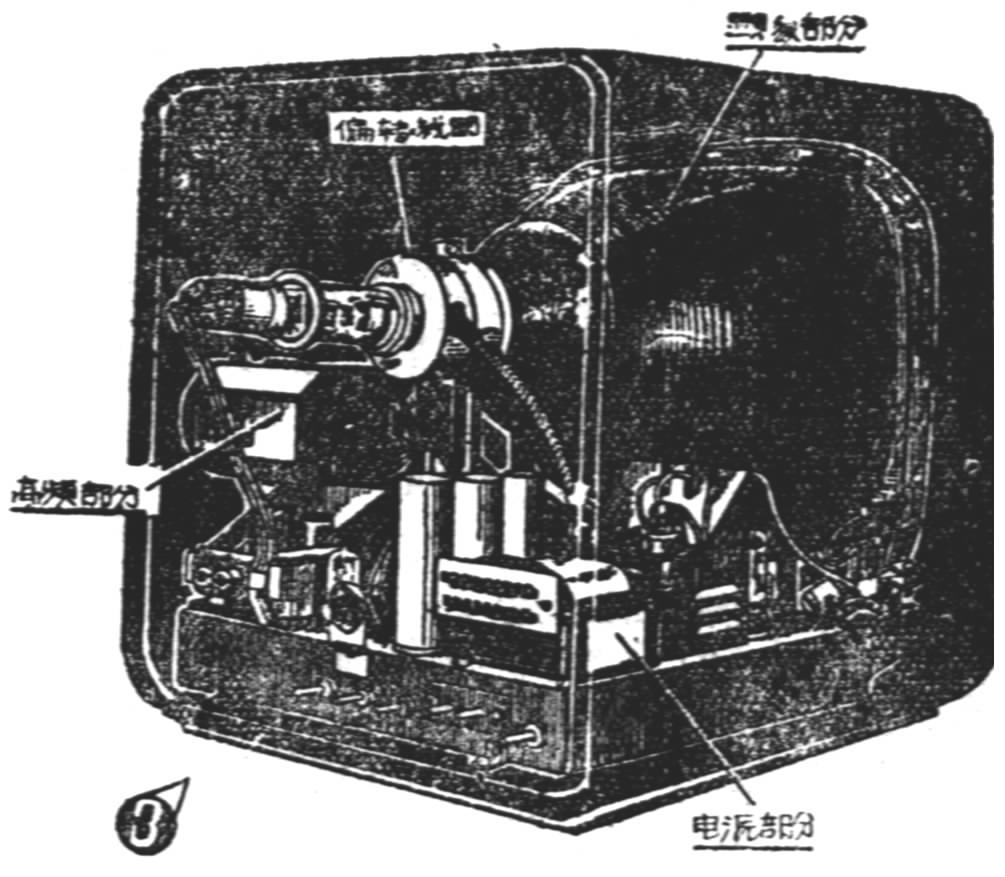

图1和图2分别为分频式接收机和内载频式的基本组成，由两图比较看，可以看出两者的主要区别在于图象信号和伴音信号分离的地点不同。分频式是在混频器后面实行分离的；而内载频式则在视频放大器以后才将图象和伴音信号分开。这些系在电视系机里，常常是分别集中成一个单位一单位装在机壳内。图3、4所示苏联“旗帜”牌电视机的内部布置就是一个例子。下面先来谈谈这些形式接收机的工作情况。

我们先来看一下分频式电视接收机的工作情况。接收无线输入的电视信号是一种合成信号，其中既有图象信号，也有伴音信号。这两种信号同时进入共同的高频放大器进行放大。放大后的高频信号与本机振荡器所产生的固定频率在混频器内相拍而产生图象中频和伴音中频，它们在混频器的屏极回路中分离开来。伴音中频通过伴音中频放大器、限幅器、鉴频器、低频放大器，送到扬声。图象中频则经过图象中频放大器放大后由检波器检波，再由视频放大器放大，送到显象管显出图象。同步脉冲通常与国家信号在视频放大器里一起放大后再分离出来，然后经过同步分离器及放大器分别送到各自相应的偏转线圈里去，以控制显象管中扫描电子束在荧光屏上的移动。

内载频式的接收机与上述的不同，图象信号和伴音信号经变频后，一起在中频放大器中放大，一起输入检波器，并在其中相拍而取得伴音中频（6.5兆周）。此后，伴音中频在视频放大器中与图象视频信号分开而进入阻幅器、鉴频器、低频放大器再送到扬声器。内载频式接收机的其余部分和分频式一样。

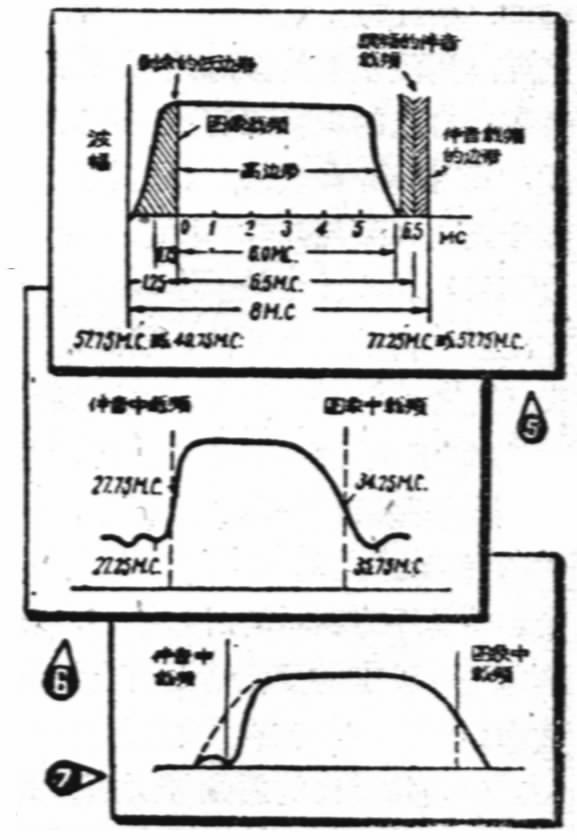

完整的电视信号由调频的伴音信号和调幅的图象信号组成，总的频带宽度是8兆周（图5）。为了节约频谱，图象信号是用“上边带”来传送的，可是下边带不可能全部抑止，多少有些残留，但其中有用的频带宽度则为6兆周。伴音信号的载频比图象载频高6.5兆周。

本机振荡器的结构与收音机的相似，它的振荡频率通常高于图象载频和伴音载频。它与图象载频的频差就是“图象中频”，而与伴音载频的频差就是“伴音中频”。因此，从图6中可以看出，伴音中频低于图象中频。

我国电视接收机所用的图象中频是34.25兆周，伴音中频是27.75兆周。

内载频式电视接收机的中频放大器应使图象中频信号和伴音中频信号都能通过，因此它的频率响应曲线应该如图6所示，频带宽度为6.5兆周，图象中载频（34.25兆周）与伴音中载频（27.75兆周）恰好在响应曲线两个倾斜边的中点上。响应曲线在27.75兆周或是在34.25兆周频率上的下降，都会大大损坏图象质量。

分频式电视接收机的图象中频放大器只能让图象中频通过，不能让伴音中频通过否则会造成失真，严重破坏图象质量。为此，图象中频放大器中通常使用陷波器，使频率响应曲线在靠伴音中载频的一边产生一个凹陷，即响应突然下降，结果伴音中载频处在通频带以外（图7），伴音便不能干扰图象。

图象系统中除上述的中频放大器以外，还有自动增益控制装置，检波器以及视频放大器。这里的检波器与调幅收音机中的检波器一样，也是用半波整流电路来进行检波的，但是它有两点特殊要求：（1）图象信号经检波后，要求0到6兆周的视频信号不致损漏；（2）检波最好是直线性的。

检波后所得的视频信号比较微弱，还不能使阴极射线管良好地工作，需要用视频放大器来放大。通常都采用附有电感校正频率特性的阻容视频放大器，它在30周到6兆周的频率范围内应有平坦的增益。（车宗炎）（待续）
