电子管测验器对从事无线电修理工作者说，是不可缺少的一种仪器，即一般有线广播站及无线电爱好者，备有一具也是对工作及研究有很大帮助的。

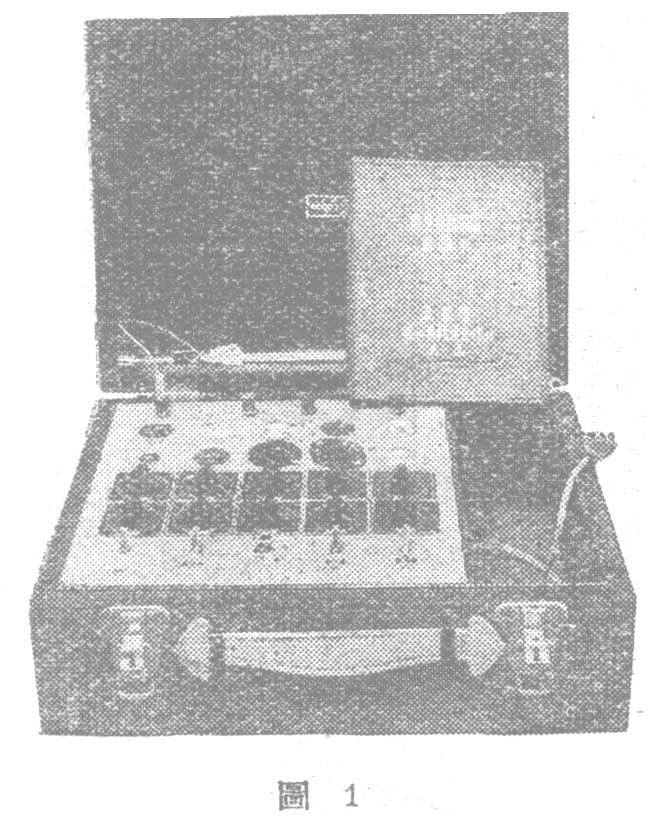

作者试制了一架使用简单，测验项目多的电子管测验器（图1）。这架测验器除能测一般测验器所能测的项目如：短路测验，放射测验，漏电测验（旁热式管热丝与阴极间漏电），互导测验和含气测验外，凡属复合管如117N7、6SN7、6F7、6H1П等均能测验，其它如6SQ7、6B8等的二个小屏，亦可个别试验其效率。而所花费用，与售品的价格相比，不可同日而语了。
构造
这架测验器主要由毫安表、单刀多掷开关、电子管座、霓红灯以及一些开关、插口等组成。毫安表为每一只电子管测验器必不可少的组成部分，但为了经济起见，可以采用外接毫安表的办法，即利用一般的万能表。这样，一方面可以节省一只毫安表，另方面整流管及输出管电流大，而高放大系数三极管电流小，若用一只表头，有顾此失彼的缺点，倒不如万能表可以改变量程的方便。

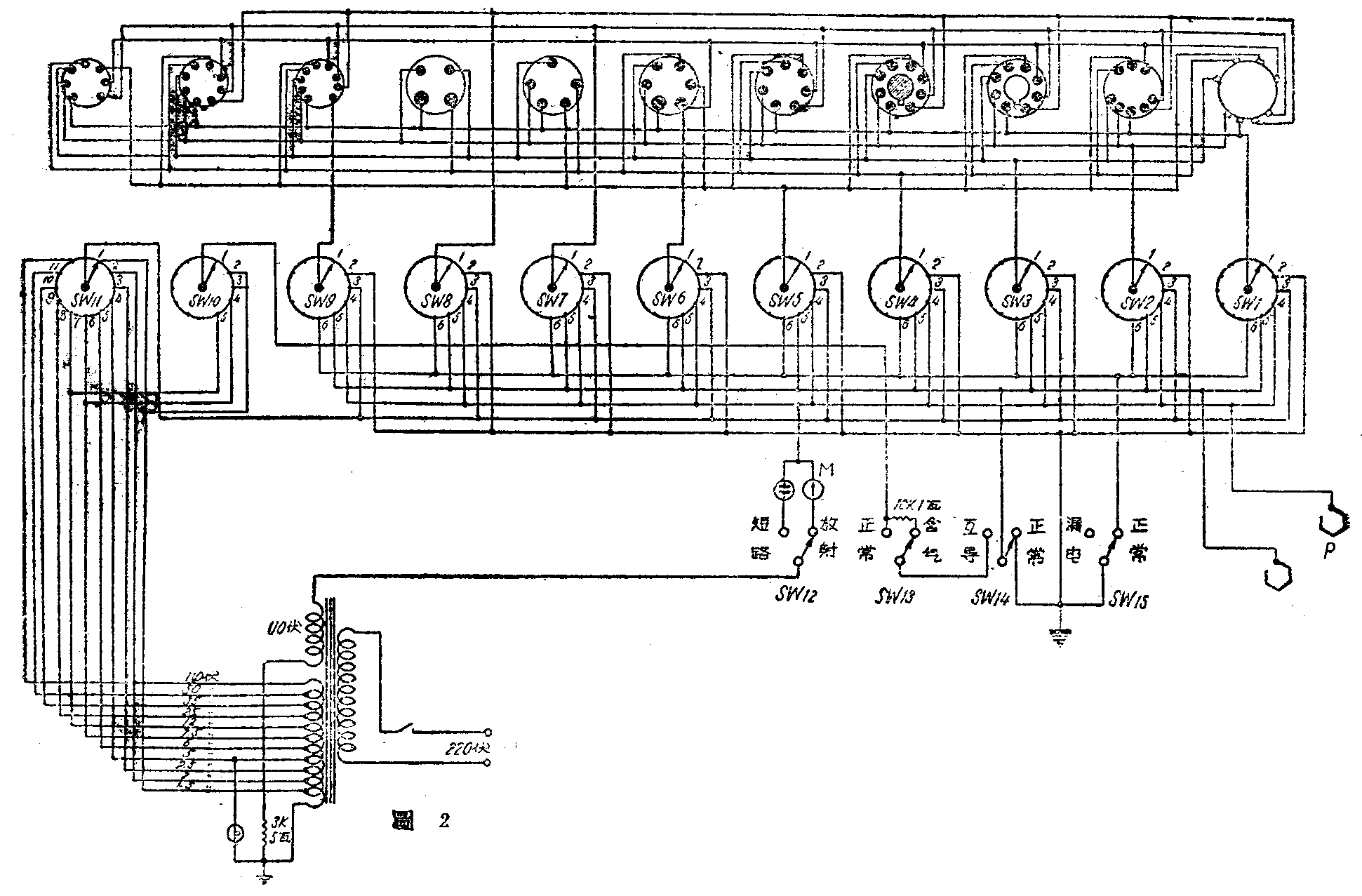

本器的线路见图2（为了能测国产9脚管，比照片增添了一只9脚管座和SW\(_{9}\)），共有电子管座11种，基本上可以测试各种收信管（包括四到七脚，八脚、七脚花生式、九脚花生式、大七脚、八脚锁式和欧洲式八脚两种），另备单刀多掷选择开关11只（SW1到SW\(_{11}\)），用来变换管座的接线，单刀双掷开关4只（SW12，到SW\(_{15}\)）分别管理各种试验。
从图2中可以看出，所有管座的第1脚都并联到SW\(_{1}\)的旋臂上，第2脚都并联到SW2的旋臂上，依次类推，管座的第9脚都并联到SW\(_{9}\)的第9脚上，就是说这9只开关代表电子管的1到9脚，可依各电子管接线的不同而接以不同的电压。这9只开关各接点的接线如下：
1——空，
2——灯丝电压，
3——灯丝电压，
4——乙电压（110伏），
5——控制栅负压，
6——阴极接地。
SW\(_{1}\)0为控制栅压用，旋臂通过SW13、SW\(_{14}\)接到SW1—SW\(_{9}\)的第5接点上，它本身各接点的电压如下：
1——空，2——1.5伏，3——1.5伏，
4——7.5伏，5——12伏。
SW\(_{11}\)为灯丝电压变换开关，各接点电压已在图2中注明。
电源
各种电压由两个次级线圈供给，一个有很多抽头的次级线圈供给丝压和栅压，另一个供给屏压。由于乙电和栅负压都是利用交流，所以要注意乙电和栅负压的相位。在丝压供给上因为市上买不到比11个接点更多的开关，为了迁就开关，把19伏、32伏和70伏三种电压放弃，好在这三种丝压的电子管极少。
关于栅负压的供给，一般测验器大多供给一种负压（如7.5伏），这样在测锐截止式五极管时，当栅极加上负压，屏流立即截止，测含气时也无法看出表针读数。其次如测6A7输入部分时，第4栅为信号栅，因它和阴极较远，加较低负压对屏流影响很小，所以作者用的是三种栅压，即1.5伏（测锐截止式管及五栅管加于第1栅），7.5伏（一般用）和12伏（需要较大负压的电子管用）。
使用
在测验某一电子管时，上述各个开关应放在那一位置，最好能事先作成下列表格，使用时一索即得。
使用方法如下:
1．接上电源（不开电源开关），根据管座接线或已作好的表格，选好SW\(_{1}\)到WS11的位置，接上万能表，将万能表拨在适当电流的一档，然后将要测的电子管插入。但应注意，在未开电源前，SW\(_{12}\)必须扳在“短路”位置，以免因管内碰撞而烧坏电表。
2．打开电源开关，若电子管内碰极，霓红灯两极都发光。否则只有一极发光，才能将SW\(_{12}\)扳向“放射”位置，电流表就有读数——放射测验。此项读数也应事先用完好的电子管试测并记录在表格内作为以后参考。
3．旁热式电子管应作漏电测验，方法是切断阴极接地线(SW\(_{15}\)扳向“漏电”），看电表指针是否回到零。如仍有读数，说明丝极和阴极间有漏电。
4．将SW\(_{14}\)扳“互导”，使电子管栅极上加上栅负压，屏流应回跌至零（锐截止式管）或回降若干（遥截止式和一般三极管、输出管），此项回降数字亦宜事先记入参考表格内。
5．SW14仍放在“互导”位置，把SW\(_{13}\)扳向“含气”（在此以前SW13都放在“正常”位置），如管内有气体，电表指针回升；如表针不动，为正常现象。
6．试验帘栅效率，可将帘栅所接电源断去，电表指针回降，从回降的程度就可判断出它的效率了。
尾声
1．乙电和地之间所接的3千欧电阻是负荷电阻，也是均衡电阻。因为测大屏流电子管时，这电阻上的电压降比较大；而测小屏流电子管时电压降小，所以各种电子管屏极上所得到的电压并不一样，使电表上读数不致相差过大。例如6V6实际工作时阴极电流可大至40毫安左右，而在测验器上只有6.5毫安；6SQ7工作电流为1毫安，而在测验器上还约有0.3毫安。这样也就是减少了电表所需要的量限。
2.如果能在SW\(_{11}\)的旋臂上串联一交流电流表，还可以看出灯丝电流。
3.读者仿制时，如碰到测验互导时屏流不下降反而上升，那是变压器乙电线圈与灯丝线圈相位接反了的缘故，可将乙电线圈两头对调即可解决。（吴文甫）
