交直流两用收音机

没有市电供应的地区使用收音机时，我们都知道只能用电池式收音机，电池式收音机用蓄电池供电时充电麻烦，用干电池供电时电池消耗大，不经济。因此，在有市电供应的地区，都以用市电供电为主。但要想用同一架收音机既能用市电又能用干电，以便家居或旅行中收听，就不得不采用另一种线路结构的收音机——两用或三用收音机了。两用收音机通常指的是可用交流或直流市电作电源的收音机，而三用机指的是既可用交、直流市电，又可用干电池的收音机。

我国城镇一般是交流电，用直流电的不多，因此我们就谈谈用于交流市电和干电池的两用机。

用干电池作收音机的电源，要考虑省电和收音效果，好在国产小型管用电极省（丝压1.2伏，丝流30毫安），采用国产管和超外差式电路，这两个要求是容易解决的。

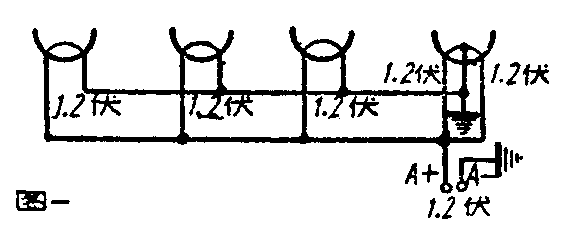

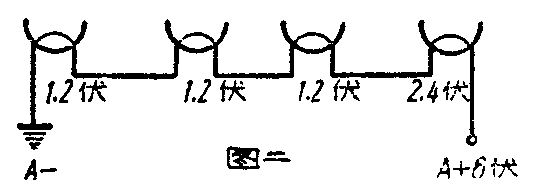

两用机要求能够在交流市电和干电池上使用，所以灯丝电源的供电方式上稍为别致。例如一般电池式收音机的灯丝习惯上接成并联（图1），而两用机就不能采用这种供电方式。原因是电池式收音机的灯丝只用甲电池供电，就没有考虑灯丝电流小的必要，而两用机除了用甲电池，还要能够用交流市电。用交流电供电时，丝压是直接由整流后的高压供始的，整流电流小（一般约70－80毫安），还不够灯丝并联后的消耗，而且整流后的高压还要作乙电，另须消耗约一部分电流。因此两用机的灯丝只能用串联的方式（图2）。

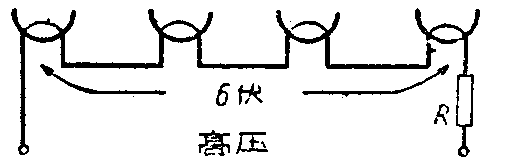

用串联方式供电时，灯丝所需丝压为全部电子管丝压之和，但丝流不变。因此要求各个电子管的丝流一致，否则丝流大的电子管丝压不足，不能工作，要在丝流小的电子管灯丝两端并联分流电阻，才能使各个电子管都获得大小适宜的丝压和丝流。由于使用交流电时，整流后的高压远比丝压为高，因此灯丝回路里要串联一降压电阻R（图3）把超过灯丝电压的高压降掉。这根电阻很重要，在丝压供给方面起到决定性的作用，它的阻值可根据欧姆定律计算，即

降压电阻的功率W=1E瓦。

例如图5的降压电阻

电阻的瓦数应为0.03×84=2.62瓦。为了不使这根电阻过热损坏，再加一倍计算，即2×2.62=5.24瓦，可用5瓦3000欧的可变线绕电阻。

习惯上串联的次序在通地为检波管，电位最高的一端为输出管，这是为了检波管最易因灯压变化而产生交流声,把它接在靠近地电位处，交流声最小。

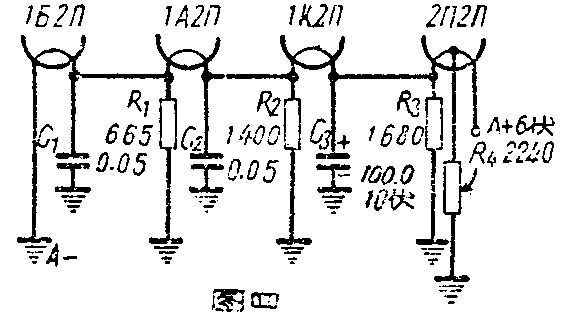

上面我们还忽略了一个问题，就是接在高电位处电子管的屏流要通过低电位处电子管的灯丝才能完成回路，因此，照图2的接法，低电位处电子管的灯丝将因额外负担高电位处电子管的屏流而损坏，所以两用机里各管灯丝与地之间要加接泄放屏流的电阻（图4中R\(_{1}\)-R4），起到保护电子管的作用。图中C\(_{1}\)、C2是傍路电容器，好让屏流里的交流成份直接通地,C\(_{3}\)是滤波电容器，使经过电阻R（图3）降压后作为灯丝电源的脉动直流电趋于平滑，以减小交流声。这只电容器的容量必须极大，同时它也是输出管的傍路电容器，不让音频电流通过前面几个电子管而产生耦合和失真。

泄放电阻的计算如下：从电子管特性表上查得各管丝压和屏流、帘栅流。在图4中，1S2П的屏流和帘栅流为1.08毫安，1A2П为1.8毫安，IK2П为1.7毫安，2П2П为4.3毫安，而R\(_{1}\)两端的电位差为1.2伏，R2两端为2.4伏，R\(_{3}\)两端为3.6伏，R4两端为4.8伏。流过R\(_{3}\)、R4的各为2П2П屏流的一半，即2.15毫安。因此，

但这种阻值的电阻是买不到的，而一般电阻的误差常在20％，因此可以用接近于上述数字的电阻代替。

两用机的另一特点是栅偏压的供给，它和一般干电收音机不同，是直接从串联的灯丝回路里接出。例如2П2П需要3.5伏的栅偏压，以2П2П灯丝的中心为正，在1S2П和1A2П之间恰好得到3.6伏的负压，正合需要，因此可以从这里接出。

有些两用机用电子管整流，这是一种较老的方式。这种方式不仅耗电，工作时整流管发热量大，容易损坏其它另件，而且这是一种灯丝电压很高的电子管，也不容易买到。因此，还是改用硒堆整流器比较合适。硒堆不仅可避免上面所说的缺点，而且寿命长、省电，体积也小。

至于其它部分，两用机和电池式收音机没有什么两样了。

明白了两用机的特点后，我们就很容易动手来自装一架，图5就是这样的一种电路。这里采用国产的省电管lA2П作变频，1K2П作中放，1S2П作检波、自动音量控制和低放，2П2П末级强放；用硒堆代替电子管整流。我们发现这电路就是一般电池式超外差式收音机的电路加上电源整流部分和图3、图4而成。整流部分的小电珠Lp是串联在高压回路里的，它可以作为收音机用交流时的指示灯，（光度较暗），也兼有保护电子管的作用。硒堆是采用华北厂的0425型（12片）或144／56-75毫安型（8片），效果相同。R\(_{11}\)、C15和C\(_{16}\)是高压滤波网络，整流后的高压由S6“交流”端输出。R\(_{1}\)0是高压的限流电阻，R16是灯丝电源的限流电阻。为了避免用交流时底板麻电，电源变压器T\(_{1}\)绕有次级线圈，除了这只变压器和输出变压器T2要自绕外，其余另件都可在市上买到。变压器绕法如下。

电源变压器 初极110／220伏，次级90伏。铁芯用断面积为20平方公厘的普通硅钢片，初级用英规39号漆包线绕1650圈线圈两个，次级用英规39号或40号漆包线绕1350圈。初次级间用36号漆包线密绕一层，一端开路，另一端引出接地作为静电隔层离。

输出变压器 铁芯用断面积为10平方公厘质量较优的硅钢片，用英规42号漆包线绕3500圈作初级，另用30号漆包线绕144圈作次级，配用1.5瓦4欧的永磁喇叭。

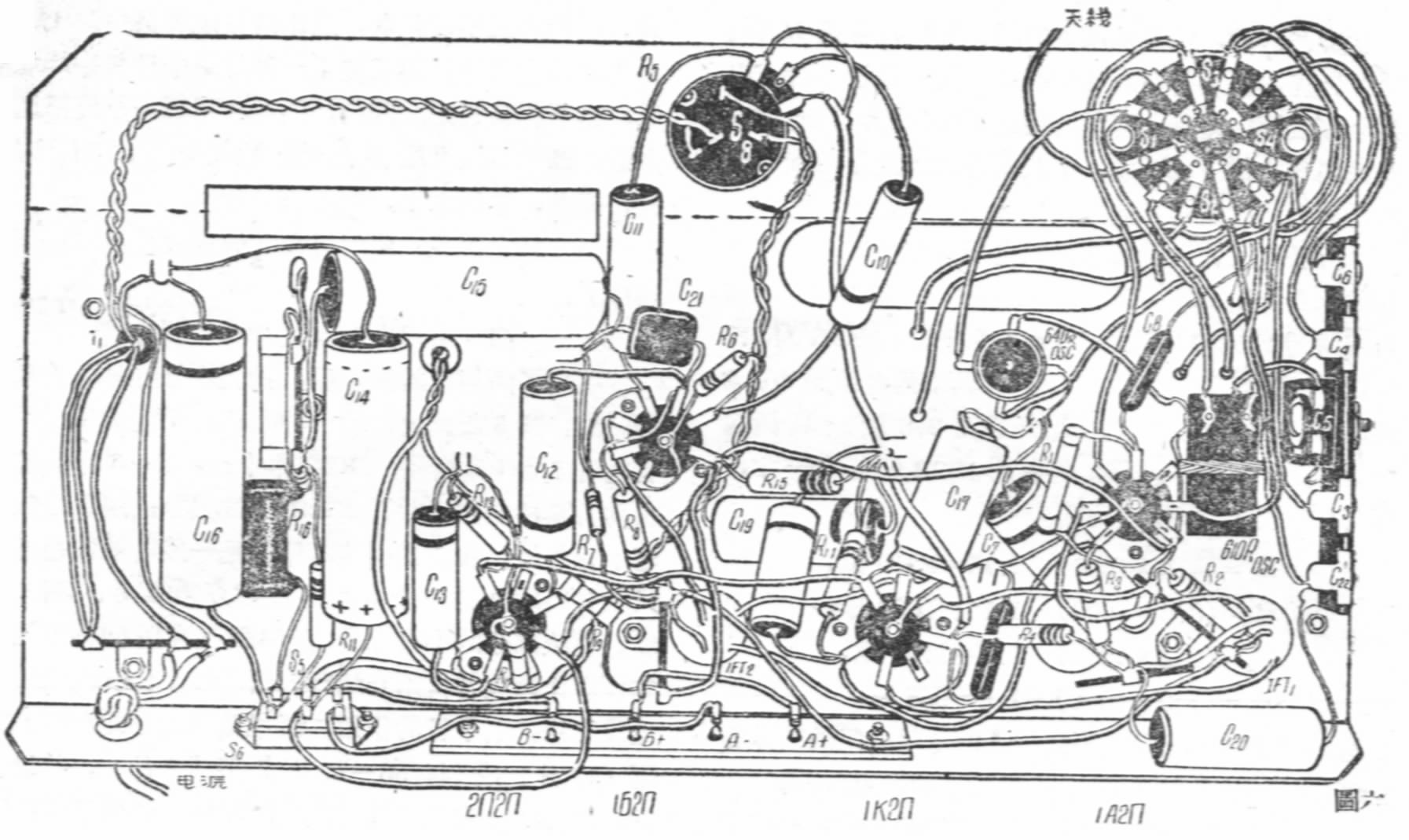

另件备齐后，就可以按图接线，图6图7是装成后的实体图，可供参考。

焊接 收音效果的优劣和焊接是否良好有着极密切的关系，这一点不可忽视,请参考1957年第10期的讲座。

校验 全机装妥查对无误后，就要进行最后也是更细致的工作——校验了。校验时从低放级开始。最好先用干电池作电源，把S\(_{5}\)、S6推向“直流”位置，接好甲电池看各管均燃亮后，再接入乙电池，这时喇叭内就有声音。用手握改锥触1S2П的栅极，有噗噗声，说明低放部分工作正常，否则要对1S2П—2П2П这一部分加以检查。

校中放时先接入天线，将波段开关旋在中波段，旋动双连可变电容器，如无故障，可听到电台的播音。如无讯号发生器，可用下述方法进行校准。先收听一个远地电台，以改锥伸入第二级中频变压器，左右旋动两个调谐电容器的螺钉至音量很响，然后用同样方法校第一级中频变压器至音量最大而无叫啸为止。这样再重复一次。总之，使校准后音量最大而不与频率相近的其它电台相混为度。

中频校准后，再进行度盘与指针的同步校准工作。先以频率较低和频率适中的两个电台为准，例如640千周中央台、820千周北京台，试听一下中央台，指针是否正确的指在640千周。如果偏低（即指针在600千周处），可调整（旋紧）垫衫电容器C\(_{5}\)使指针赶到640千周的正确位置上；如果偏高（即指针在70O千周处），可旋松垫衫电容器。再以北京台相比，看看指针是否指在820千周处，最后再将双连旋向频率较高位置，以河北台（1280千周）或天津三台（1390千周）为准，再进行一次调整，这时调整的应是补偿电容器C4，但方法相同。

度盘指针校准后，再将大线线圈调谐部分的补偿电容器C\(_{3}\)调整至音量最响为止，全机调整工作完毕。中波段调整后，短波段一般不必再校。

用干电池作电源收听情况正常后，再用交流电源试验一下。先将电源变换开关S\(_{5}\)、S6推向“交流”位置，S7闭合，用灵敏度较高的万能表测一下2П2П的7脚和地之间是否保持6伏电压，如电压过低，可调整R\(_{16}\)的阻值（但也不能过高），至读数恰为6伏。如整流部分工作正常，收听效果与用干电池一样。（黄日昇）
