6И1П型电子管的应用

6И1П型三极七极管主要是作交流超外差式收音机中的变频。上期本刊对6И1П的特性介绍中曾提到:它的三极管部分与七极管部分之间没有任何连系，彼此间不会发生相互作用的现象，所以它不仅能作变频，也可以作高放、中放、低放和其他用途。

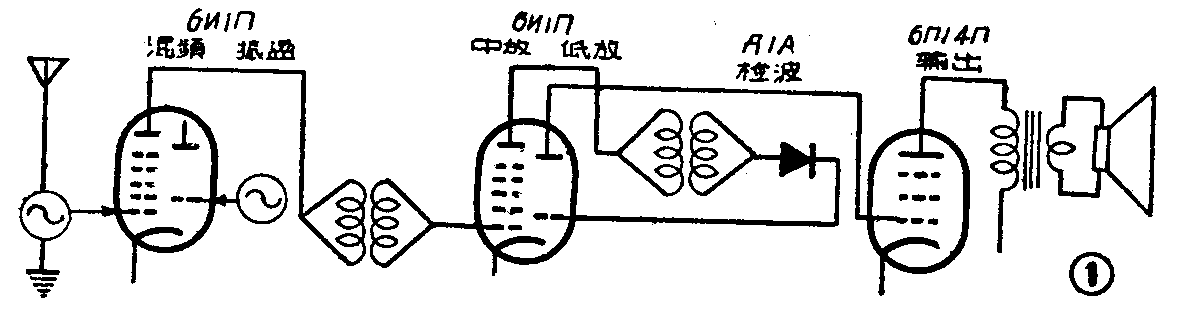

图1是一种用6И1П电子管的超外差式收音机的示意图，其中第一个6И1П的三极管部分作本地振荡，七极管部分作混频；第二个6И1П的七极管部分作中放，三极管部分作低放，这样，电子管数量减少了，但是它的效能要比一般超外差五灯机优越。

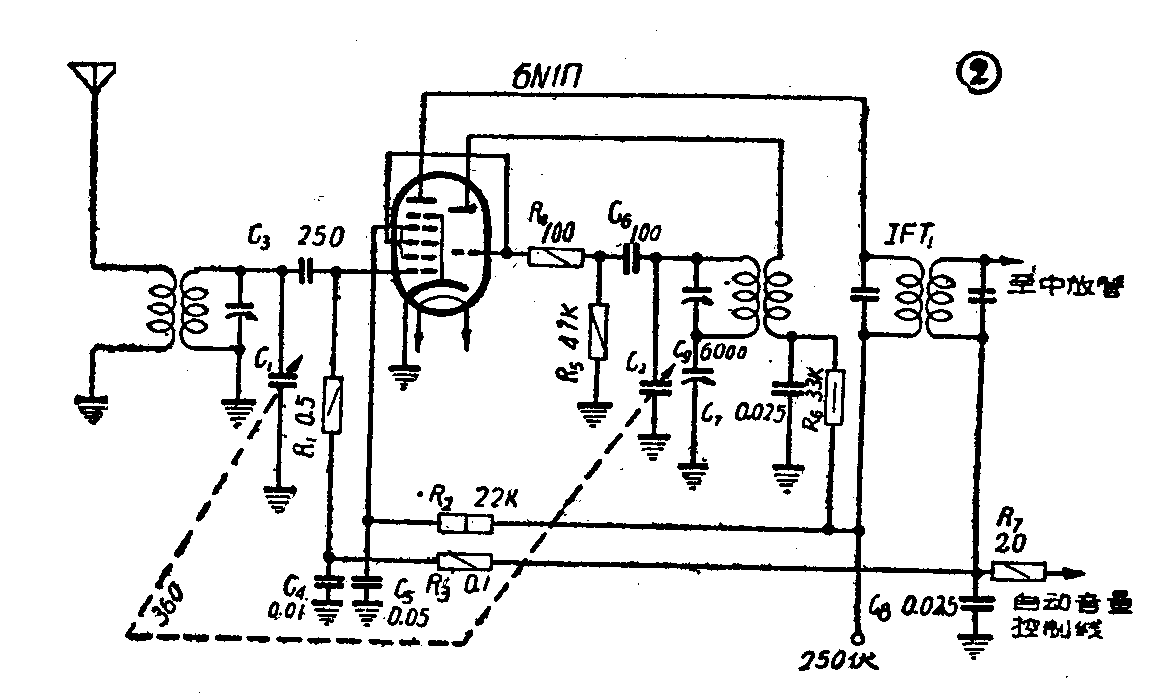

6И1П管用于变频级中的具体电路如图2，三极管的振荡回路是一个调栅电路，这种振荡线圈在市面上容易买到，如中波用610K，短波用620K、630K或640K。振荡讯号由三极管的栅极引至七极管的第三栅上。为了防止产生寄生振荡，在三极管的栅极上串入100欧的电阻。在七极管的第一栅极上，除加上外来讯号以外，还加有自动音量控制电压，使音量的衰落现象获得改善。

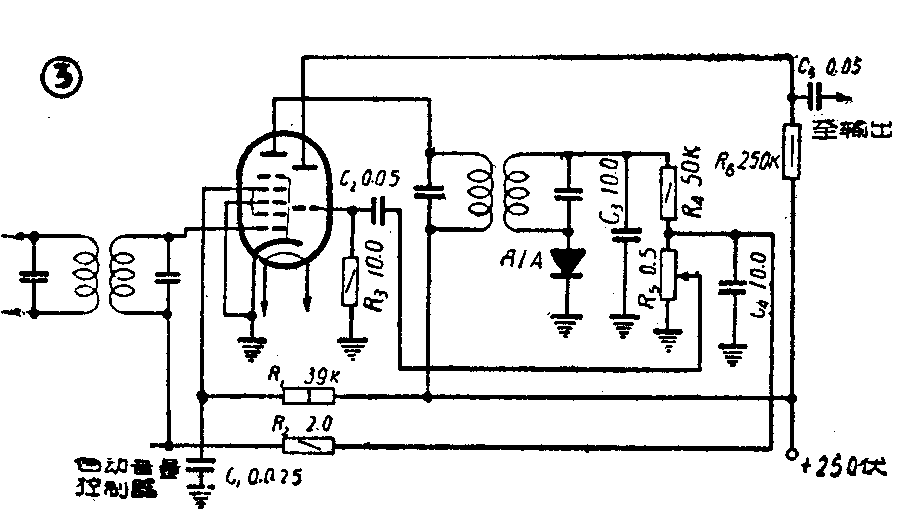

图3是用6И1П作中放和低放的电路，七极管的第五栅在管内已和阴极相连，性能与6K4П相似。三极管的栅漏电阻R3的阻值可用5至10兆欧，但考虑到提高保真度，栅漏阻值用2兆欧并加上-2伏的负偏压比较合适。

此外，6И1П用在调频广播接收机中，它的三极管可作变频，七极管可作中放，因此在调频／调幅两用接收机中，6И1П还有着应用的价值。

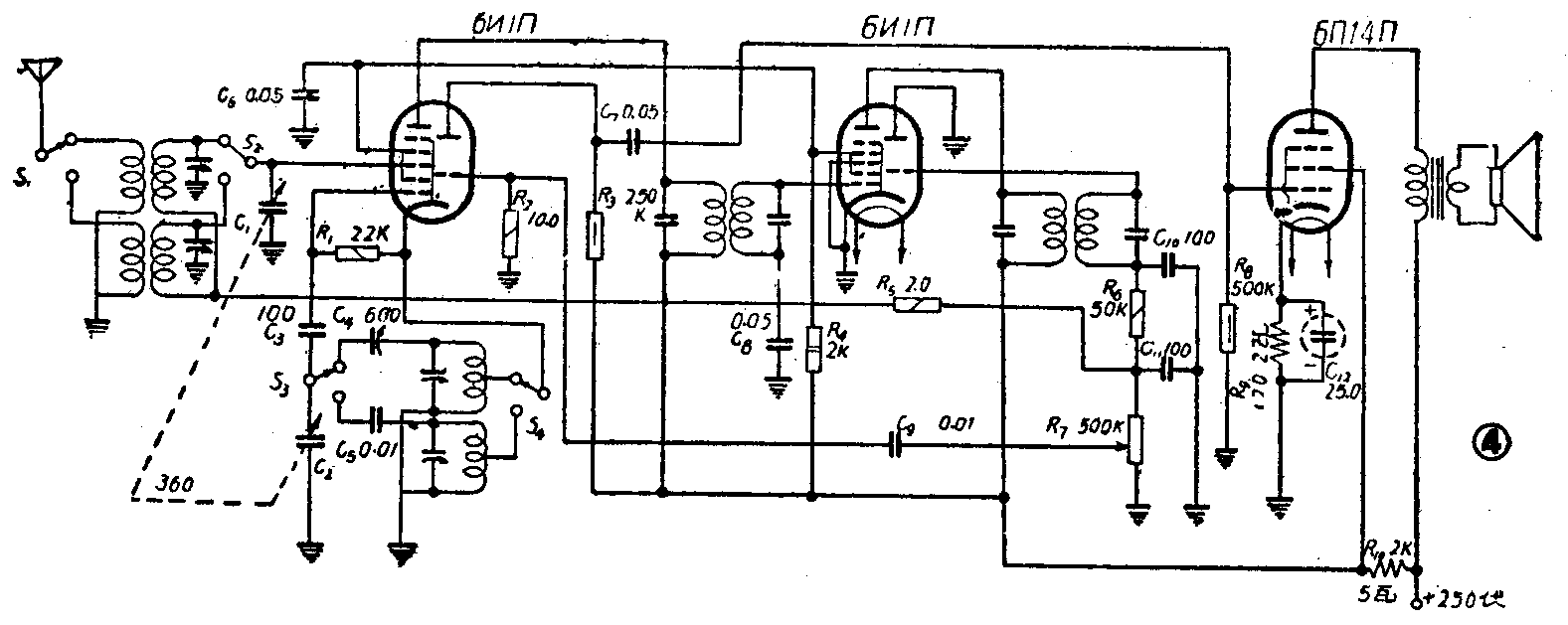

最后，我们介绍一种比较经济实用的超外差三灯机（图4，整流部分未绘出），其中第一个6И1П作变频和低放，第二个6И1П作中放和检波，变频部分仍旧如6A2П一样采用三点式的振荡线圈610S、620S、630S或640S等。用三极管作低放时，因电子管的放大倍数较低，放大后的讯号还是不大，须选用高跨导的末级输出管才能获得足够的音量，例如配用国产新型的6П14П型输出五极管就很适用（6П14П在下期介绍）。图4电路比北京牌四灯机的来复式电路要优良些，但是变频性能还不甚理想，最好增添一个国产的Д1A或ДlS型锗二极管，把图2和图3连接起来，构成如图1的完整的电路。这样，收音机的灵敏度和频率稳定性等方面都大大地提高了。

附: 本刊上期发表6И1П三极七极管的介绍时，对该管特性数据介绍过于简略，今特补充一部分常用数据供读者参考。

七极管部份接成五极管（第三栅极接至阴极）时作高放式中放的数据:

极限运用数据：

1．七极管部分

2．三极管部分

（啓明）
