对于单管机的工作原理和具体制作，我们在1957年第3、第4期的讲座里曾经作过介绍，但那时候介绍的单管机用的乙电压较高，对仿制的读者讲在电池耗费上是不经济的。因此，我们认为有必要再来谈谈侈压单管机的制作，这样更适合初学的爱好者们试制学习。——编者
一般装低压单管机习惯上欢喜用直流五极管，把抑制栅（第三栅）当信号栅使用，在第一、第二栅上加接极小的正电压，以消除密集在栅阴极间的空间电荷，从而使阴极（灯丝）放射出来的电子全部或绝大部分都能飞向屏极，使耳机发声。这样做虽说屏压可以降低，但屏流仍然不小，因此仍旧达不到节约乙电池的目的。而且把抑制栅当作信号栅使用，由于它和屏极的距离很近，放大率就会降低。再有的就是大部分五极管的抑制栅已在管内和阴极相连，具有独立抑制栅的电子管一般不易买到。因此，不能不另想办法在线路上加以改变。

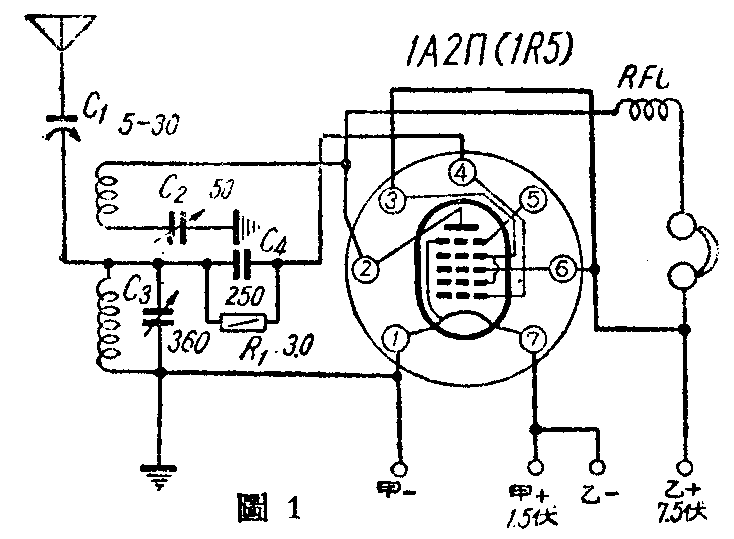

下面就是符合节约电池原则的低压单管的制作，线路见图1。从线路上看，这和一般再生式单管机一样，不同点是改用七极变频管1A2Ц（或1R5）作再生式检波，把振荡栅（第1栅）作信号栅，信号栅（第3栅）和帘栅（第2、第4栅）相连当作四极管使用（把第3栅和第2、第4栅一起和屏极相连当二极管使用，效果差不多），帮助屏极吸引从阴极飞出的电子。这种接法的好处首先是1A2п是国产管，到处有卖，解决了购买具有独立抑制栅的电子管的困难，其次不在消除电于管的空间电荷上打主意，屏流不致增加，延长了乙电池的使用寿命。再则由于第一栅和屏极之间的距离较远，提高了电子管的放大率，灵敏度有所提高。但是仅仅这样还是不够的，因为屏压低了，屏流变化很小，再生作用很弱或者不起作用。因此，在改用七极管的同时，还得增加再生线圈的圈数，以提高再生力。
具体制作

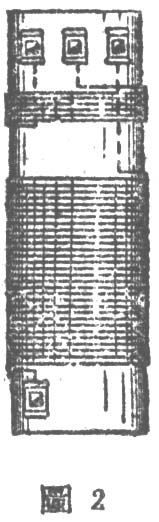

根据上面所说，这架机器除了采用七极管以外，关键问题在于再生线圈绕得较多，显然普通售品的再生式三回路线圈在这里是不适用的，要稍加改动，以和平牌5551型再生线圈为例，把天线线圈的原来标有E的通地端拆开，改接到原来的C\(_{a}\)接头上，原来的Pa端接电子管屏极，A\(_{2}\)端作为Ca，这样把天地线圈和再生圈串联作为再生圈的一部分。如果自绕线圈的话，可用英规39号漆包线在23公厘的圆筒上密绕128圈作L\(_{1}\)，头接栅漏电阻R3，尾接地，在距离L\(_{1}\)尾端下面2公厘处用同号线密绕65圈作L2，头接电容器C\(_{2}\)，尾接屏极（图2）。两线圈的绕线方向必须一致。绕好后在蜂腊里煮一下或涂一层万能胶以防松脱。
图中C\(_{1}\)是半调整补偿电容器，接入不同长度的天线时须稍加调整，使音量最大并波有夹音为度。

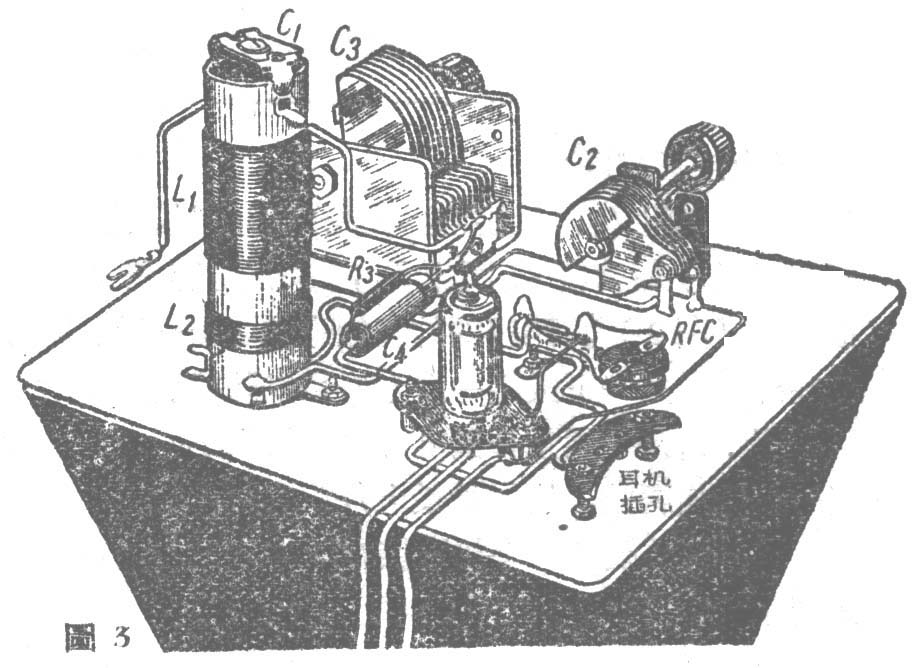

为了便于装置，全机可装在一块方木板上，零件排列和接线见图3。
机件装好后并检查接线无误时，可插入电子管试验。先不接天线，旋动电容器C\(_{2}\)，耳机内可闻“噗噗”声，证明已有再生，然后插入天线就可以收听电台。
在北京市接一根2公尺长的拖线，可以收听本市的4个电台（640、720、820和1030千周），互不干扰。接用的乙电压为7.5伏，用电表测试屏流仅45—60微安。如果接一根稍好的室外天线，可以收听河北台与天津台的节目。（黄日昇）
