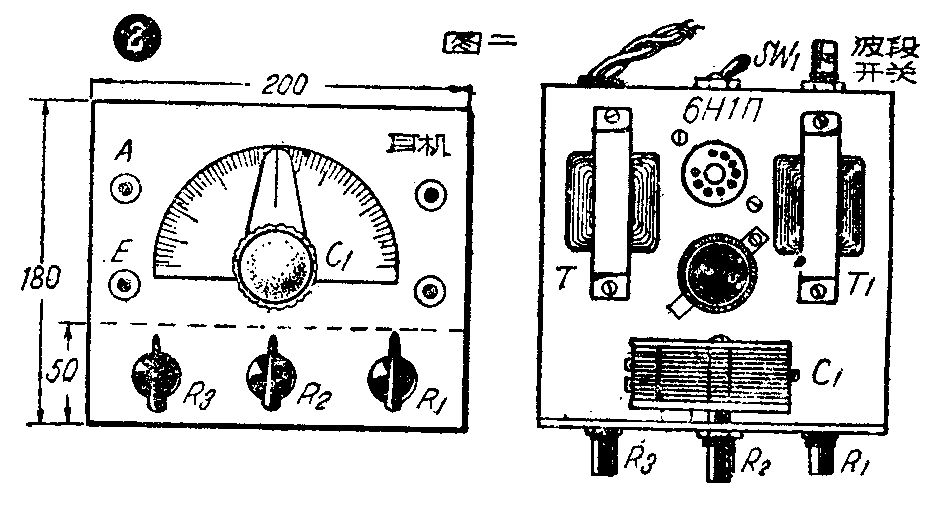

用一双三极管6Н1П制成单管振荡二用机,线路如图1,底板面板装置见图2。用6Н1П的一半三极部分作半波整流。另一半接成再生式单管机和低频振荡器。用一只四刀双掷波段开关来控制。结构简单,制作方便。除了单管机可以收音外,低频振荡器还可作各种测量和校验用。

图1
图1 🔍原图 (837×817)
图2
图2 🔍原图 (933×509)

把四刀双掷波段开关掷于“1”处时,本机便是一普通的再生式收音机。其中L\(_{1}\)、L2和L\(_{3}\)是普通再生式三回路线圈。再生用改变电阻R1的方法进行调节。

把四刀双掷波段开关掷于“2”处时,用作低频振荡器。用C\(_{1}\)和电位器R2控制振荡频率。R3是控制低频振荡电流的输出大小的。改变R1也可以控制振荡的大小。 C\(_{3}\)是交连电容器。 T1是低频变压器。

电源部份用\(\frac{1}{2}\)6Н1П作半波整流。电源变压器可用电铃变压器。

用作低频振荡器时把四刀双掷波段开关掷到“2”处, SW1闭合。把耳机PH接在低频输出端。接通电流后,把R\(_{3}\)旋到中间,然后调节C1和R\(_{2}\)使听得振荡声(如果不起振荡把低频变压器T1的初级或次级的线头反接一下)。

图3
图3 🔍原图 (326×144)
图4
图4 🔍原图 (390×502)
图5
图5 🔍原图 (829×515)

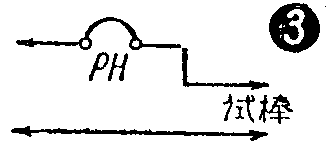

作低频振荡器时可作测量:1.测量线路有无短路或断路时可如图3所示的接法,靠耳机中有无振荡声来判定。用这种方法可以测量线圈是否断线、电容器是否良好(测定电容器时若无振荡声则表示电容器断路)。振荡声和短路时一样,则电容器已短路(正常的电容器容量愈大声音越响)。其他如电子管灯丝好坏,扬声的音圈、输出变压器、电源变压器等也可用同法测试。2.测试低放级和强放级的好坏,把低频输出端上端接音频放大级栅极另一头接收音机底板,调节低频输出可以判定音频放大级的好坏。3.把扬声器直接接入输出端,改变电容器C\(_{1}\)的容量和电位器R1,R\(_{2}\)和R3等使振荡器发生各种频率和大小的振荡电流,检查扬声器的各频率响应性是否良好,是否有怪叫声等。如用图4所示方法可测定低频变压器、电阻电容交连是否良好等。4.应用惠斯顿电桥和图5可测定电阻、电感和电容器的数值。电桥的电阻线可自行选择,接触片用紫铜片,接触片前锉成薄口。把电桥接入低频输出端,在A处接入已知数值R\(_{A}\)的电阻器,在x处接入未知数值的电阻器。滑动接触点K使耳机中无振荡声,依下式求得未知电阻的电阻值:Rx=\(\frac{R}{_{A}}\)·KMKN。电容和电感的数值也可用同法测出(测电容时应使振荡器产生较高的频率,测电感时使产生较低的频率)。(杨秉炎,杨绍胤)
