6И1П型三极七极管

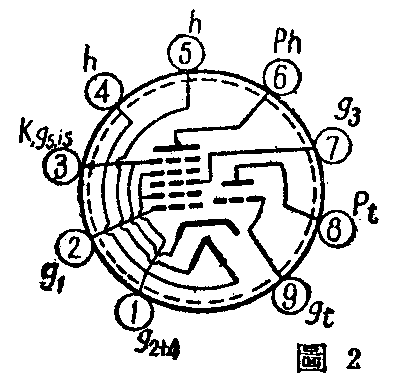

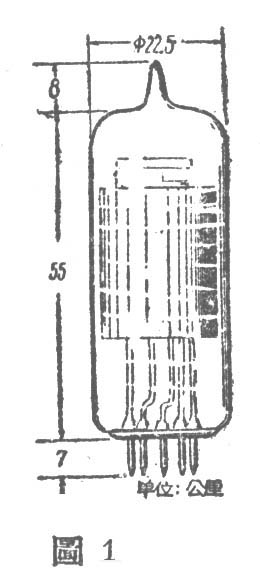

国产6И1П三极七极花生式复合管是根据苏联6И1П的技术资料，并结合德国以及其它国家ECH81的结构优点试制成功的。它的外形、外廓尺寸和管座接线如图1图2。两管分别装在管内上半部和下部，合用一个涂有氧化物的傍热式阴极。管的上半部是三极部分，约占阴极有效长度的三分之一；下半部足七极部分，它的第一栅是变节距绕制的，具有遥截止式的特性，并采用两块瓦形的阳（屏）极来降低极间电容。两管之间隔着一层云母片，防止了两管电子互窜的干扰现象。另外在管内外层装有两只半圆弧形的隔离片，把所有电极都罩在里面，这两只隔离片和七极管第五栅、芯柱隔离片以及阴极都连结在一起，因此使用时可不必另加屏蔽。

由特性数据来看，6И1П和6A2П的灯丝电压、电流相同，但6A2П是一个七极变频管（或称五栅变频管），它要完成混频和本地振荡两个作用，个别性能不甚理想。然而在6И1П管中，它已把混频和本地振荡两部分分开了，以三极部分作本地振荡器，七极部分作混频器，这样，可以充分把这两部分的特性加以改善，并且减少了两者之间的相互影响。下面举一些特性优劣的比较。

1．在6A2П管中，为了获得稳定的本地振荡，必需把第一栅、第二栅和阴极组成一个三极振荡管，而把外来信号加到第三栅上。但是七极变频管的第一栅是决定阳（屏）极特性的主要控制电极，要求振荡稳定，变频跨导不可能设计得很高，也就是说收音机的灵敏度受到限制。但是6И1П的振荡信号是由三极管产生并送到七极管的第三栅上，而外来信号直接加到第一栅上，因而获得较高的变频跨导（前者为0.45毫安／伏，后者为0.775毫安／伏），也就是提高了变频器的灵敏度。

2.6A2П管内阴极飞出的电子在越过第三栅时，遇到负的大信号会使电子折回，并有可能窜入振荡部分，影响振荡部分的频率稳定性，所以6A2П有着比较严重的频率漂移现象。但6И1П管已把三极部分与七极部分分开，并且两者之间还有分隔用云母片，防止了电子互窜的影响，频率的稳定性仅和极间电容和阴极引线电感有关，而6И1П的极间电容和阴极引线电感都非常小，影响不大，因此大大地提高了频率稳定性。

3．管内电子噪声和阳（屏）极电流、帘栅电流和跨导有关，尤其是跨导这一参数特别重要。一般电子管的等效噪声电阻大约与跨导成反比，显然6И1П的管内等效噪声电阻要比6A2П小得很多，所以在变频电路中工作时，信号杂声比大大地城小。

4．正因为6И1П的三极管和七极管是独立的部分，极间电容和引线电感甚小，并且有内屏蔽等等，这些措施不仅使6И1П能作变频管，也可把它作其它用途，例如三极部分可作高放和低放，七极部分可作中放或高放（将第三栅接地〕，因此它的用途非常广。

总之，对于灵敏度、频率稳定性和信号杂声比要求高的收音机来讲，6И1П电子管有着优良的效果。

本管特性类似苏式6И1П，欧式ECH81，美式6AJ8和捷式6CH40，这些电子管以后都可以用国产6И1П代用。

七极管部份接成五极管（第三栅极接至阴极）

时作高放式中放的数据:

阳极电压 250伏

第2、第4栅极降压电阻39千欧

第1栅极负偏压 -2伏

阳极电流 6.5毫安

第2、第4栅极电流 3.8毫安

跨导 2.4毫安／伏

内阻0.7兆欧

等效噪声电阻8.5千欧

极限运用数据：

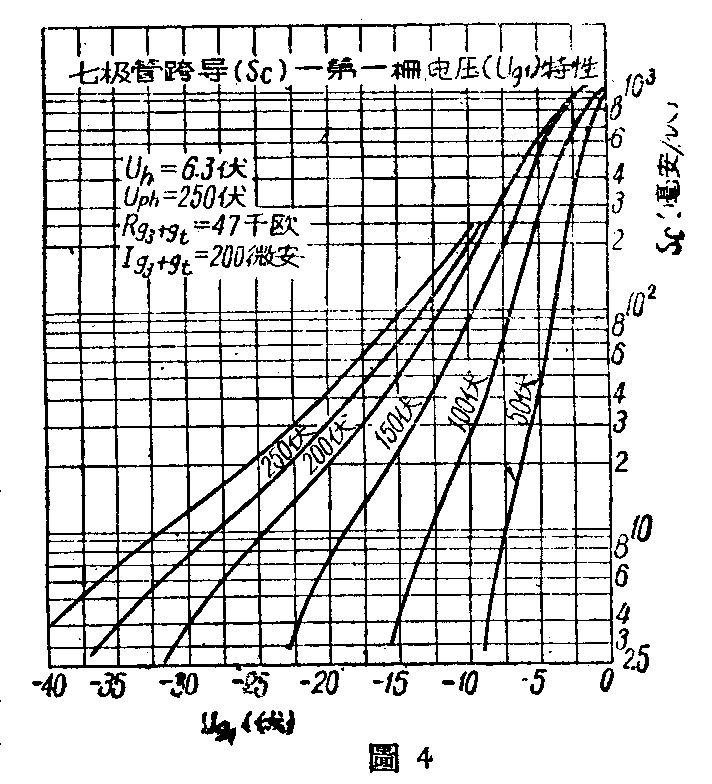

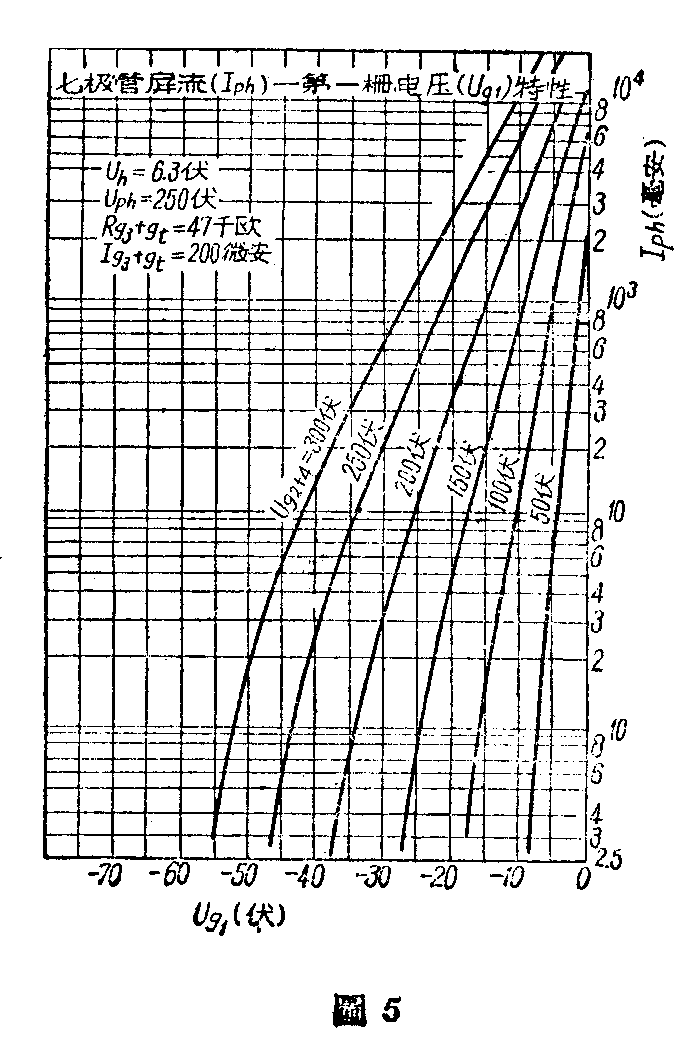

1．七极管部分

最大阳极电压 300伏

最大第2、第4栅极电压 300伏

最大阳极消耗功率 1.7瓦

最大第2、第4栅极消耗功率 1.0瓦

最大阴极电流 12.5毫安

最大第一栅极回路电阻 2.0兆欧

最大第3栅极回路电阻 3.0兆欧

最大阴极灯丝间电压 ±100伏

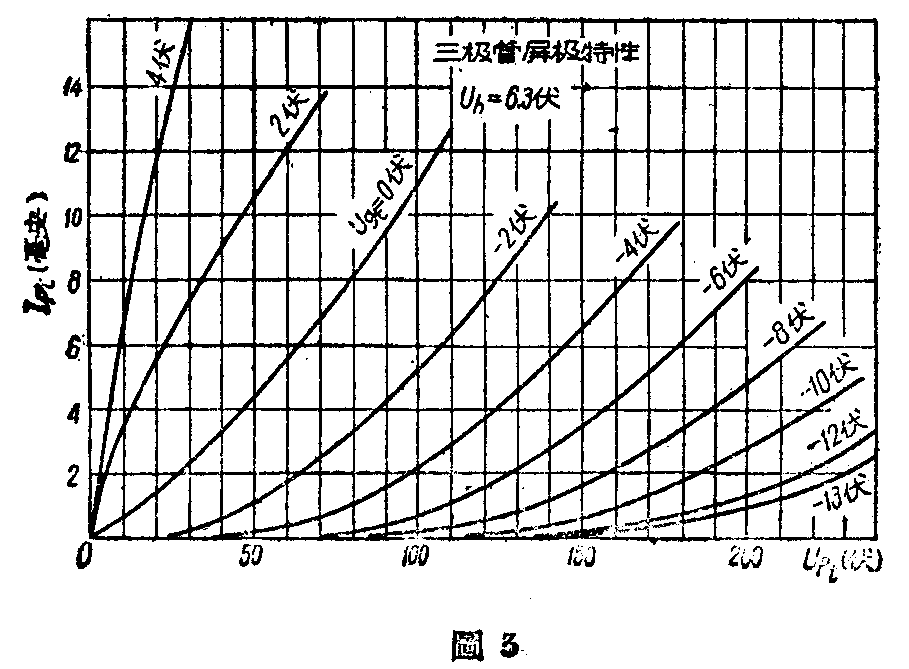

2．三极管部分

最大阳极电压 250伏

最大阳极消耗功率 0.8瓦

最大阴极电流 6.5毫安
