电视机安装使用维护讲话—1

自我国北京电视台开始试播后，随着工农业建设的大跃进，文化事业的大跃进，以后各个城市也将陆续出现电视台。因此电视机的数目将有很大的增加，这种机器在用户买了以后，自已进行经常维护，需要一定的基本知识，就是在每天使用电视机时也需要熟悉哪些钮子管什么，如何调整影象等常识。这里给读者介绍一些电视接收机的安装、使用和维护的常识。

一架电视接收机的接收效果良好与否，与下列的几个因素有关：1．接收地点信号强度的大小；2．接收机的灵敏度；3．所用的接收天线形式；4．所用馈送线形式；5．馈线与天线之间，与接收机的输入端之间阻抗匹配的程度；6．天线的高度；7．天线的定向是否合适；18．该处反射度的大小（是否由于附近有大楼，高山的阻挡而使电视信号有较强的反射）；9．接收地点干扰的大小。

由以上的几点可以看到电视接收机的装置对接收效果的影响是很重要的。下面简单的谈谈这方面的几个问题。

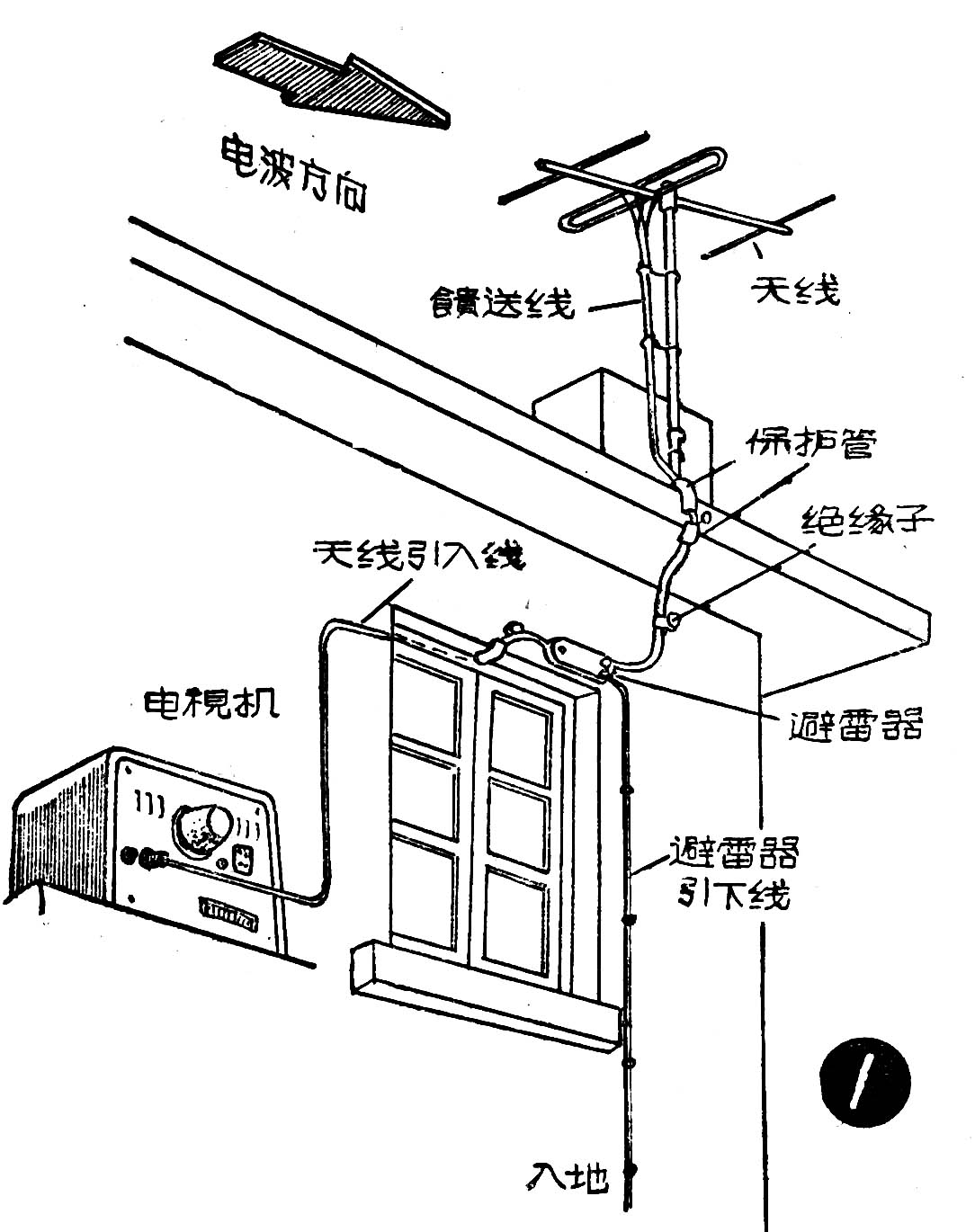

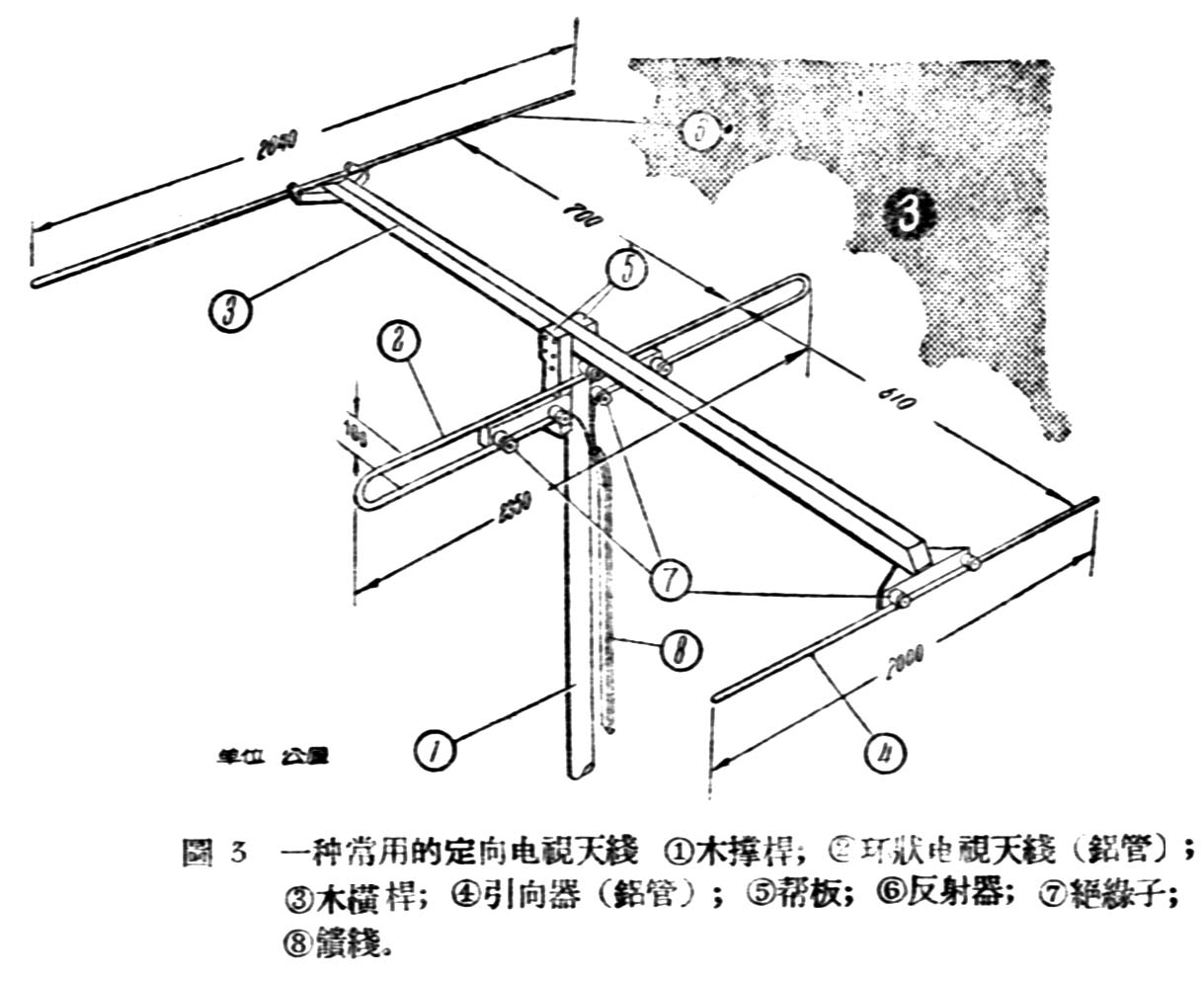

电视机的天线装设方法如图一所示。一种常用的电视天线结构方法如图3所示。

电视机的天线和收音机的天线不大一样。

普通收音机，天线的安装问题是很简单的，尤其是近代的超外差式收音机灵敏度很高，常常甚至不用户外天线，仅用一根数尺的垂线便可得到满意的效果。但是在电视接收机中情况就不大一样了。除离电视台较近而信号相当强的地区外，一般应用较好的户外天线。其原因主要是超短波信号通过任何墙壁时，差不多都要遭受很大损失，这种损失随频率增加而增加得十分快。另外，电视机的通频带很宽，因此内部杂音也较大，这就要求从天线上获得足够强度的信号馈送至接收机的输入端。所以，在电视接收的工作中，最主要的问题就是如何极力减少信号由天线到达高频放大器前的衰减和失真。

要正确装设电视机的天线，必须首先知道一些超短波天线方面的知识。

电视信号是借超短波传播的，由于电视台超短波天线辐射的特性（水平极化），接收机天线应置于水平方向，以便获得最大强度的感应信号电压。

天线自身谐振频率与发射台送来信号载波频率相同时可获得最大感应电压，天线自身谐振频率取决于其长度，普通一付最简单的电视天线就是二分之一波长的“振子”，相当于一个等效的串联谐振回路。每一付天线都有一定的阻抗。因此它有一定的Q值，这个Q值也就决定了天线的通频带宽度，当天线的直径较大时，Q值较低，因而通频带也较宽。

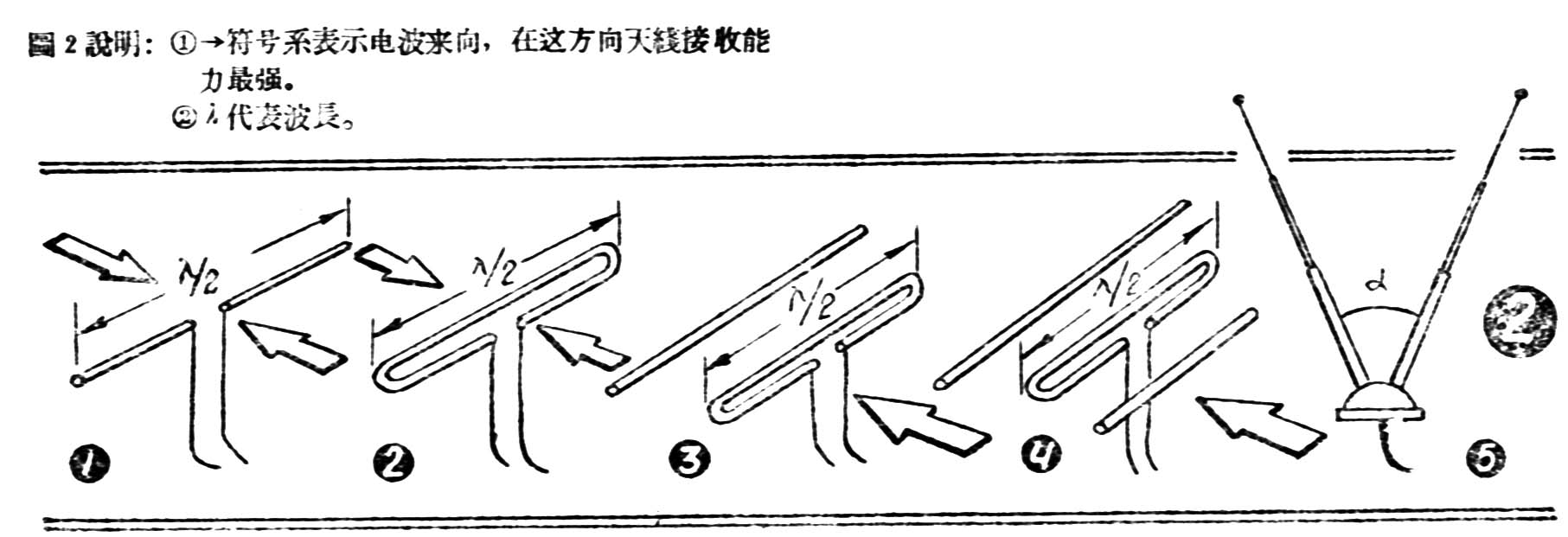

每付天线都有一定的方向性，某些方向对准电视发射天线时可获最强感应电压，而其他方向接收能力则较小，几种常见的电视天线的基本构造和方向性等可对照看图2和附表。图中以“电波来向”表示方向性。

所谓天线增益是用以表示某天线（在其接收能力最强方向）的接收能力比标准天线（一般是简单振子天线）高多少，一般以分贝表示。超短波传播是直线传播，它的有效接收距离是取决于发射天线和接收天线之间的直线可视距离，因此离电台较远的地方接收天线应愈高愈好。

在城市中，有时接收天线虽在可视距离以内，但仍难得好的效果，其原因是：

（1）中途有高大建筑物，尤其钢筋水泥大楼或高山等能阻止电波通过。解决的办法是：将天线架设得尽可能高，或转移天线装置方向，接收某处反射来的电波反而更加有利。

（2）图象出现重叠现象，即所谓“复影”，这是由于天线除了接收直达波外，还接收了某些地方反射过来的电波所致。解决办法是移动天线位置，调整天线方向，或换用有尖锐方向性的天线到获得最佳接收为止。在信号特别强时，还可以采取衰减天线信号办法，使复影减弱至不明显。

表中所列天线接收距离，接收机系以高灵敏度（输入电压小于200微伏）的接收机为准。发射台则以现在北京电视台为准。

在离电视发射台不远，接收机灵敏度在一般水平时（此处的讨论接收机系以灵敏度200微伏的接收机为准。发射台系指现在的北京电视台），信号极强，干扰和反射波极小地区（约距发射台5、6公里以内），可以应用简单的室内天线（只要没有显著的影象重迭现象就行）。较远时能用简罩的户外振子天线更好，在离电视发射台十公里以外，约20公里以内，可在振子上加一反射器就得较好效果，在距离很远的地方，就要选择有高增益，较复杂的定向天线。但有时在城市内某些地区，虽然离电台很近，由于被附近高大建筑物所包围，则信号很弱而且也多反射波，或者附近的干扰较大，这时就应使用有尖锐方向性天线，指向信号较强，反射波较少或干扰较少方向。

装置天线首先应考虑它应易于装设和维护，装置必须坚固，能抵抗风、雪、积冰的袭击。装设地点必须远离电力线以保安全。天线应能拾取足够的信号强度，要达到这目的，应将天线架得尽量高，一般最便利是架在屋顶（参阅图一），如更要高些时，可再用杆子架高，杆子长度如相当可观时，必须三边用铁丝拉紧，这些铁丝应截成短于半波长的小段，然后，用绝缘子连接起来，以免影响天线的方向性。馈送线的长度不要太大，以免使信号衰减到不能使用的界限。

天线应远离产生火花的器械如电机、电车、霓虹灯等，以减少干扰。天线还应远离大面积的金属物体和其他天线，可能时，最好能将天线高出附近的树木和建筑物。

最后，天线还应作定向试验后再固定，这时一人在电视机旁，一个人转动天线，直至电视接收机荧光屏上图象的质量最好，即最清晰，干扰及复影最少，声音亦佳时为止。

如果，改变天线的方向不能使复影或干扰减至最小时，可以将天线架得更高一些或移动天线架设的位置，必要时甚至需要换设有尖锐方向性的天线方能得到满意的效果。

室内天线比较简便，但要想获得最好图象，还要注意一些问题。

首先，室内天线放得越高越好，譬如放在楼上比楼下好。使用室内天线，首先把两根金属棒拉到适当长度，然后移动天线位置、方向和两金属棒的夹角直到获得最佳图象，继而调整两棒的长短以改进图象质量，这样可以反复进行数次，直至得到最佳效果为止。如有影象重迭现象，可以改进两棒的夹角，两棒放于水平方向时可以减轻这种作用。影象重迭还可能由于馈送线引起，要决定是否由于它的影响，可以改变馈送线的位置，观察图象情况是否有所改变。馈送线应放于适当位置，长度越短越好。如馈送线的影响不易消除，必要时可以用特殊的金属隔离馈送线。（黄锦源）（未完）
