国产Д-1、Д-9锗二极管

国产半导体点接触型锗二极管和面接触型锗三极管的诞生，给我国无线电事业发展中增添了新的内容，也给我们业余无线电爱好者开辟了新的园地。这里向大家介绍国产Д-1，Д-9二种锗二极管的结构工作性能及应用。

半导体二极管是由一个半导体的晶体和二个金属电极组域，依据整流触点构造之不同，二极管可分成点接触型和面接触型（结合型）二种。

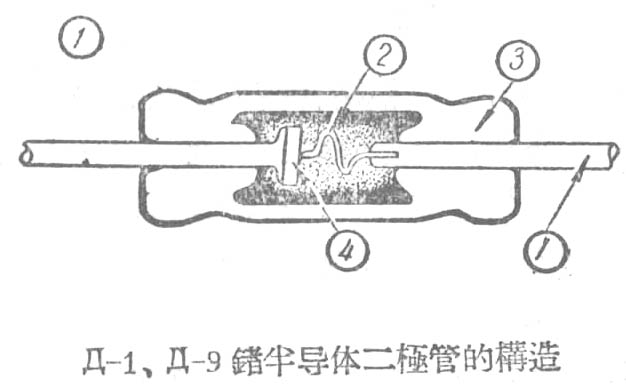

Д-1是钨键点接触型锗二极管。Д-9是金键点接触型锗二极管。每一型中又分A、Б、B、Г、Д、E、Ж等七类。这二种半导体锗二极管在外形给构上基本相同如图1：管子的结构是由金属导线1，触须2，玻壳3，半导体锗4组成。Д-1的触须是由钨丝制成称为钨键，它的整流作用产生在金属和半导体之间。Д-9型管的触须是由金丝制成称为金键，这二种管子在他们的特性参数上有显著的不同。Д-9型管的正向电流远超过于Д-1，目前生产的Д-9型管正向电流可达300毫安。

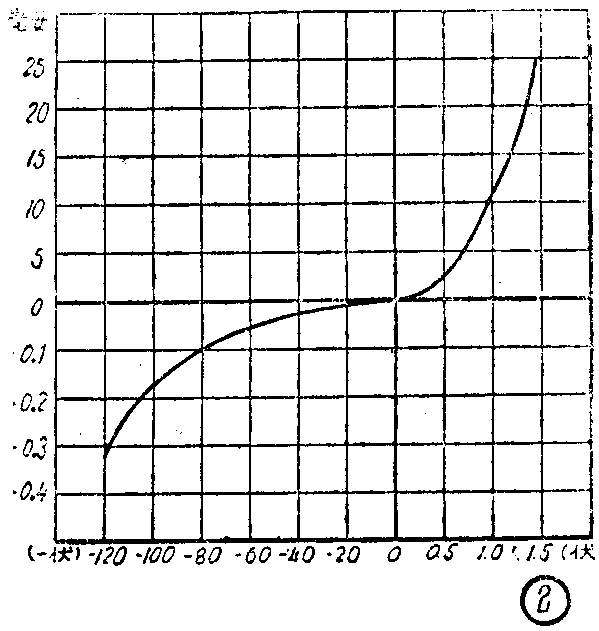

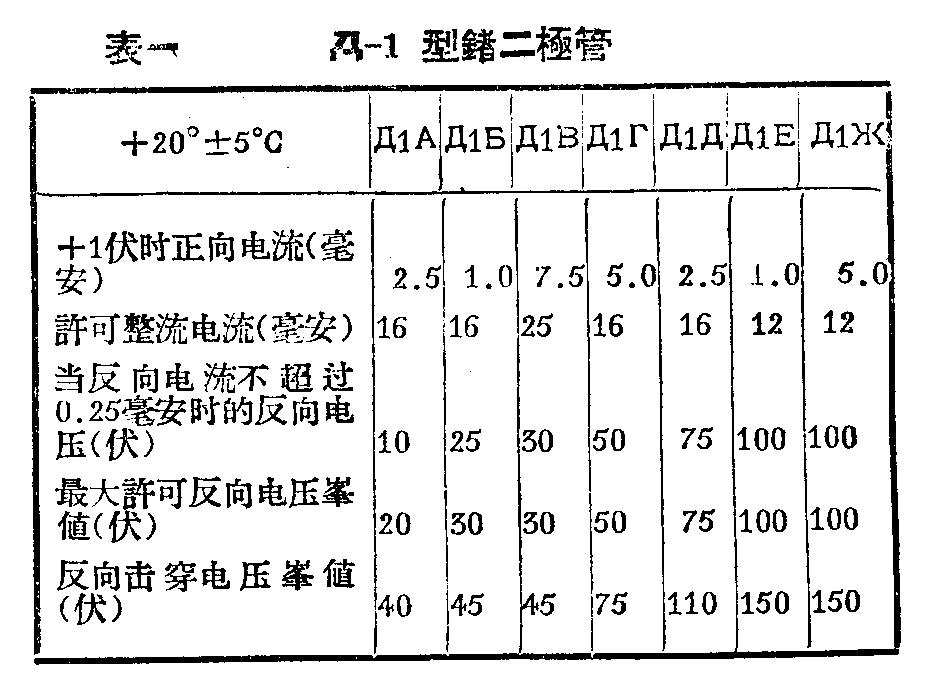

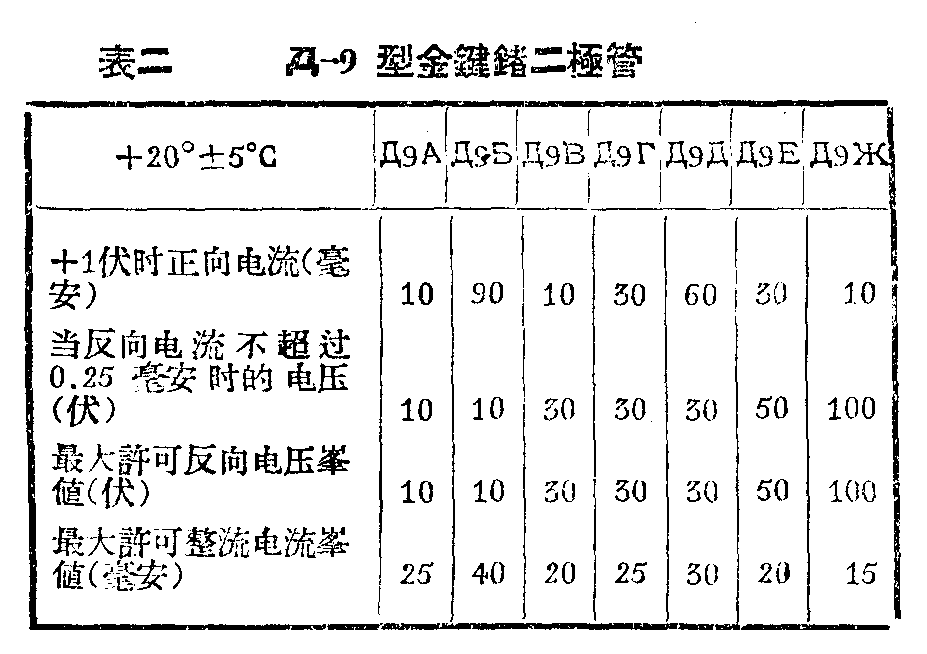

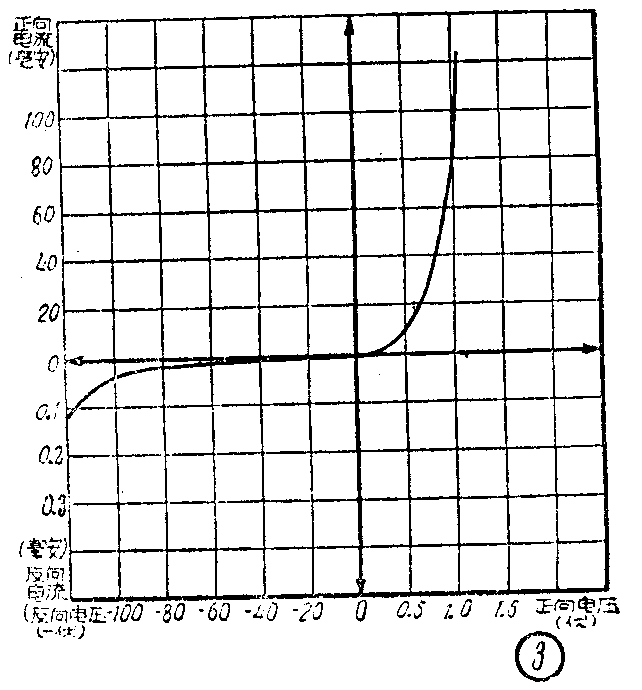

Д－1，Д－9这二种点接触锗二极管，在出厂时均需进行严格的电特性测试，及气候机械谐振等试验，其电参数均能符合表一，二上的技术要求。图2、3为Д-1，Д－9型锗二极管的典型伏安特性曲线。

从特性曲线里可明显地看出当导电较好的一边称为正向电流或正向电压。而另一个方向则称为逆向电流或逆向电压。锗二极管沿导电方向通过时电流很大，也就是在这一方向时电阻很小，当然其逆向电阻就很大。

从特性曲线里也可看出，锗二极管是一个非线性的电阻，利用这种非线性性质，可将它们用作无线电的检波器，变频器。倍频器等。

半导体的应用很广，在无线电技术、电子学、直流工程，及自动装置中占据了很重要的地位。

Д－1，Д－9是n型锗二极管，它可用来代替小功率真空管，能在频率为150兆周以下的各种无线电设备中正常工作。

Д－1，Д－9可用在电视接收机中，例如作显影管萤光屏亮度的栅偏压供给的整流元件，及鉴频器、影象检波器等用。

我们还可利用锗二极管来组成计数电路，用在原子放射能计数器中。

此外，由于锗二极管正向电阻和逆向电阻差别很大，因此可在将正弦由压变成脉冲电压的电路中作限流器用。

锗二极管因为输入电容体检波器的时间远小于电子管所以适宜用于超高频。

Д1、Д9锗二极管作检波器用时，可完成接收机输出端将高频信号变为中频的变频器的任务。除此还可用作视频脉冲检波器。

锗二极管的应用很广，具有许多优点如构造小巧，消耗功率小，且不需要加热的灯丝电流。此外锗二极管大量生产容易，体积小寿命长、即使在很强的振动下也不会损坏，便于携带。在许多场合下，因此在无线电技术中锗二极管完全有可能代替真空二极管。（时倩）
