无电源收音机

陈全京同志是广东省邮电管理局的技术员，过去他因工被火严重烧伤久未愈，病中刻苦钻研，利用旧器材制成了无电源收音机，成绩较好，用材料经济，特介绍给读者们参考。——编者。

我制成功了一种“无电源收音机”这种收音机实际上是一种金属检波的收音机，现将该机试制情况介绍如下，以供无线电爱好者的参考。

无电源收音机是利用大广播电台附近空间，强电磁场储藏的电能而工作的。

不用电的收音机就必须注意三个主要的部分：第一收音机的本身、第二天线、第三地线。为了要提高收音机本身的效率，尽量减少损失，就必须有良好的线路，零件配合和输出匹配，其中较主要的部分，可以分为下列几点：

收音机本身效率良好与否，与线圈的良好与否有很大的关系，我所制作的线圈有几种，绕制方法如下：

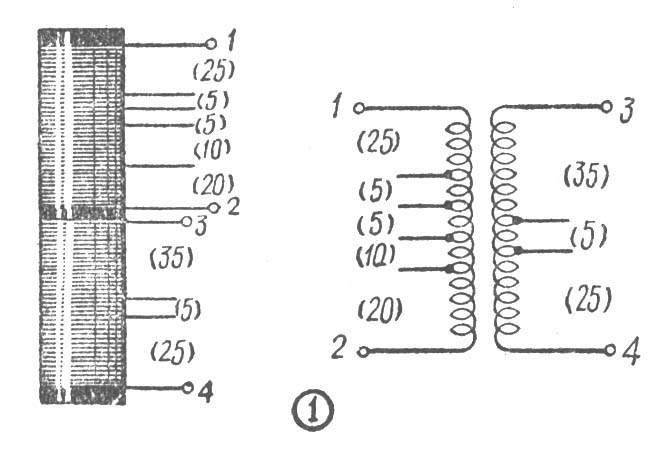

甲：在一个4.3公分直径的纸筒上，用30号漆包线密绕（紧交连）抽头方法和圈数，如图1所示。

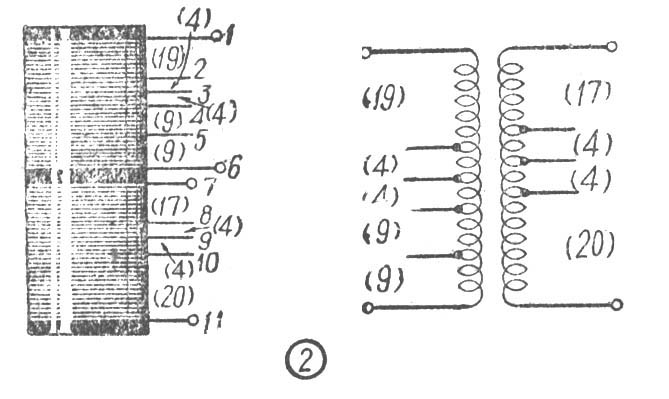

乙：在一个直径6.3公分的胶筒上，用19号漆包线密绕（紧交连），抽头方法及圈数如图2所示。

丙：在一个直径9.4公分的胶筒上，用20号漆包线间绕（即用双线绕好后，拆去一条）紧交连，抽头可用焊接法，圈数及绕法如图3所示。

上面三种线圈中，以丙种较好，因为它的筒径大，用线粗，且系间绕，因此Q值较大，损耗较小。但体积较大，不很美观。普通可采用乙种，因为乙种效率亦高，体积较小，制作也较容易。

检波器是无电源收音机线路中的一个重要关键，最初我采用的检波器系矿石，后来我采用仪器用金属整流器，和两个矿石混合分别使用。即是接收较大电力的电台时，使用金属整流器，而接收较小电力的电台或某一电台时专用一粒矿石，但为了减低成本和减少调节手续起见可单用一个金属整流器（接法，半波，全波，桥式均可，但一般接桥式全波整流比较好一点）。检波器除上述的以外，好的当然还有，例如晶体管，此外硒片也可作检波器灵敏度比一般矿石都高，但须细心加工改造方能使用。

这种收音机是没有放大作用的，它只靠天线上所输入的电能和尽量减少线路中的损耗，而提高效率，好好利用而已。但从天线输入的功率毕竟是极有限的，送到喇叭去的当然是更小了。因此在接收过程中的最后阶段，把电能转变为声能的效率问题，也就成为一个重要的问题了。

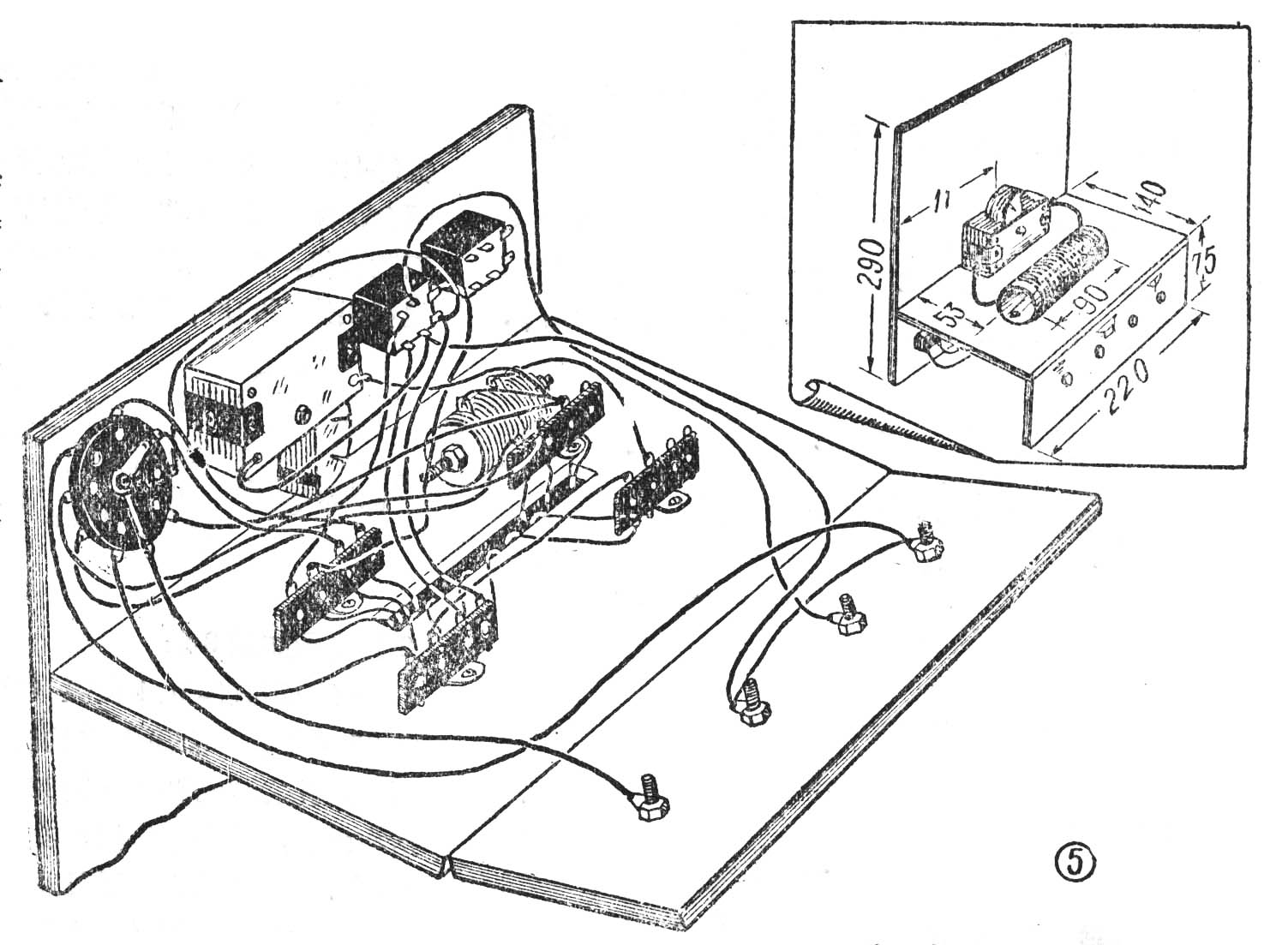

为了要解决这个问题，就必须注意到很好的输出配合，和采用高效率的喇叭。号筒式的喇叭，效率较高，但是不仅价格昂贵，且市面不易买到。为了减低成本和适合大众化起见，因此我就采用普通的舌簧式喇叭，以上海203号永磁式和广东省人民电台服务部出品的较好一点，其他市面出售的一般舌簧式喇叭，效率不高要加工修改。才能适用。本机线路如图4，当用线路图（1）的时候，输出变压器上，必须并联一个较大数值（约0.05-0.1微法）的固定电容器，但如采用线路图（2）的话，则该电容器，可以不用，或可随采用的喇叭按实际情况试验决定。

我采用的天线有二条，装成v形，即用二条26公尺的天线铜丝装成V形做水平部分。引入线是各约10公尺，高离瓦面约4公尺（愈高愈好）。使用时两条同用，如用单条亦可，但间有电台声音稍小一些。地线良好与否，对收音成绩也有极重要的关系。我的收音机地线是利用自来水管。

本机因为采用金属整流器检波，故效率很好，灵敏度甚高，（和晶体管检波差不多），在我住的地方，室内收音，当天气晴好的夜间，距离住房四十公尺还能听到声音，如将喇叭放到室外空地，则距喇叭五十公尺左右的地方，还能听到声音，白天收音，距喇叭20公尺左右，可以听清。本市（广州）四个电台均能收听。接收较大的电台时声音响亮，输出直流电压达11伏特，交流24伏特，（用一个舌簧式喇叭时测试情形）音量和日式四管交流再生式收音机不失真时的情形相似。（广东省邮电管理局无线电技木员 陈全京）
