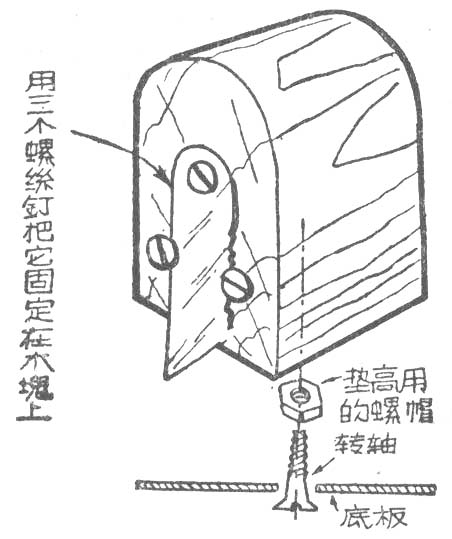

这里介绍一种简易自制的开孔刮具,用断处较尖的断钢锯片一段,长度在三公分左右,然后用三颗锥形螺丝钉或铁钉将它牢固地钉在预先找好了的木块上(这木块作转柄用),并让锯片的尖部高出木块三公厘左右,然后在距离锯尖等于要开孔半径的地方,打个记号。随后在底板上找出要开孔洞的圆心,用摇钻把它钻穿,再另用一颗锥形螺丝钉穿过这个孔和一粒垫高木块用的螺母或其他东西,然后对准在木块上所打的记号,把螺丝钉旋进木块里,作为转轴。

图1
图1 🔍原图 (452×539)

使用时,只需用力扭转木块,这时。锯片就可在底板上刮出一条圆槽来,最后只需用螺丝拔用力一顶,这块没用的金属圆块就可脱出来,然后再用锉把这新开的孔洞锉光。(唯力)
