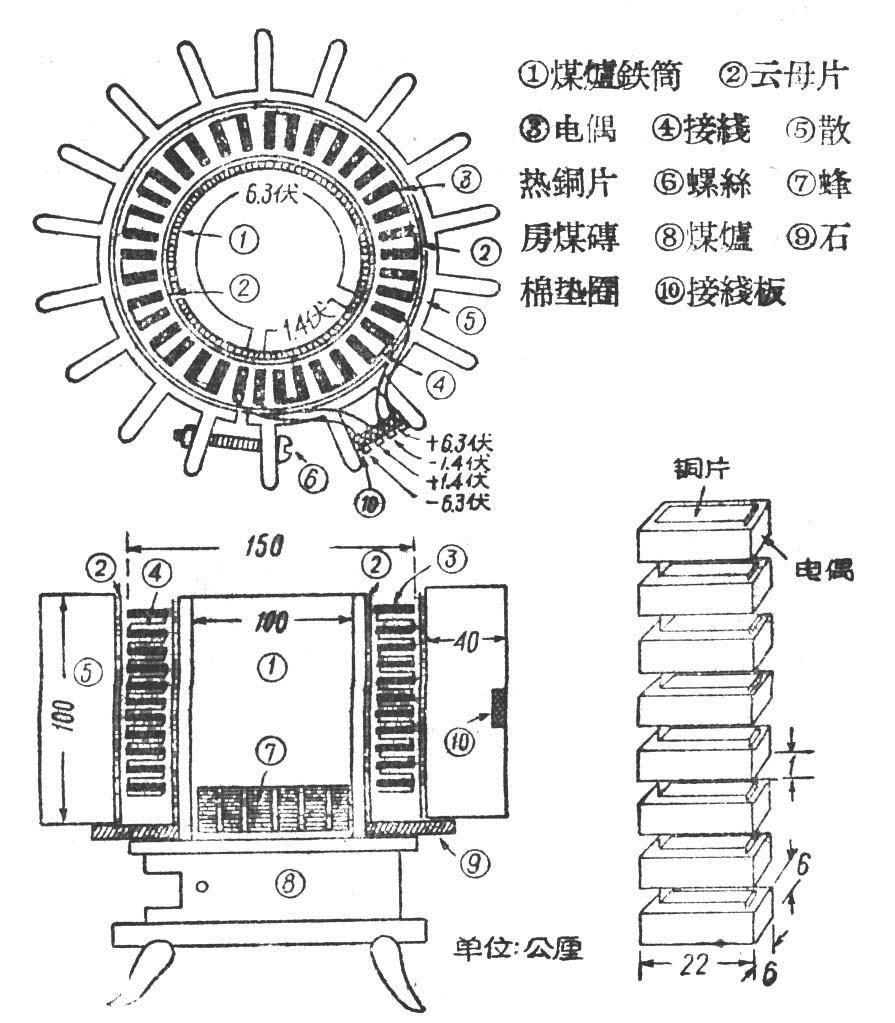

这里介绍一种采用蜂窝式煤炉做热源的温差发电机，从炉中排出的热量沿炉筒放射，加热于电偶内端，电偶的外端，装有铜质散热片，以空气冷却。这种煤炉火力均匀，燃料供应普遍，可长期不熄，日夜仅燃煤数斤，极为经济。这种装置，将电偶内端，加热约420℃，此时外端，还不到70℃，能维持温差350℃。每对电偶的电动势，在温差1℃时，约0.0001伏，在这里温差350℃，每对电偶，就能产生0.035伏，我们一般需用1.4伏灯丝电源，和6.3伏振动子电源时，就可用40对电偶和180对电偶来串联。
电偶的体积为 6×6×22公厘，工作电流约1安，如需较大电流，可作适当并联，此机电偶总数计220对，分为37行，每行6对，约长100公厘。电偶采用锑锌合金来铸制，锑、锌是极易购得的廉价金属。铸锑时，掺入定量杂质锌25％，可以增强电偶的电动势。关于联接方面，因此机所用电偶，是同种类型，所以要里端和外端，各个相串联，也就是热端和另一个冷端相联接。
联接片用0.3公厘厚紫铜皮制成，宽约3公厘，长32公厘，距两端6公厘处折成Ⅰ形，预先放入电偶模型内，浇铸在电偶上，铜片与电偶之间，均各自衬入云母片绝缘，各行之间，可将电偶外端的接线片,适当焊接，然后，再将两组的头尾，分别引出，接到固定在散热片上的接线板上。 (张劲霞)
