我和每一个无线电爱好者一样，为了能得到一点有益的收获，总喜欢把自己的收音机装上拆下东弄西弄，结果弄得没有一架收音机是完整的。最近我又把自己的五灯机拆装了几次，最后增加不多几个零件，照图1示的线路装成了一架8灯收音机，效果很好。现介绍出来，供业余爱好者们参考。
一．线路的设计
1．电源部分：选用了六七灯机用的电源变压器，为了防止附近电气用具对收音机的干扰，市电经滤波装置A接入电源变压器。灯丝接线是把12.6伏与6.3伏的两线圈公共点接地，灯丝分两部分由两个线圈来担负，这样变压器不易发热。本机采用固定栅负压，6SK7等管的栅偏压为2-3伏，串联电阻约在30欧。
这样的电阻可用一个6-8伏的小电珠代替，它的电阻约25欧，得到的栅偏压约2.3伏。6.3伏的小电珠因为电阻小，栅负压不够，不能应用。采用固定栅偏压的好处，可以减少很多阴极电阻及旁路电容器，使装置简单。为了同样的目的，本机帘栅电压从高压上抽取适当电压集体供给。
2．低频放大部分：为了补偿放大器所产生的失真和适合收听高低音调的意愿，装有音调控制双刀开关（SB\(_{1}\)2），这是采用RC滤波器和负回授相结合的线路，配接20公分口径的永磁扬声器，高低音调很丰富，特别是低音更为显著。
3．准确调谐指示器：利用电眼（6E5）可以正确而方便的调谐收音机，并且还可根据扇形萤光面张开角度的大小来校正中频变压器。但是6E5有它的缺点，即在接收广波段电台时，因为信号强，AVC电压大，使屏上发光扇面的两边缘互相重叠，不易决定是否已达到了正确的调谐；如果把6E5的阴极接得比栅极负（即栅极为正），那么即使在强大信号下，扇面两边也不会重叠，但是在短波段，由于信号弱，电眼收缩又嫌太微，所以照线路图所示加一开关，在广波段时阴极比栅极为负，短波段时阴极和栅极在同一电位，以达到正确调谐的要求。开关是利用波段开关中的一刀，使用时很方便。
4．中频放大部分：用两只6SK7管的增益已经足够，第二只6SK7管也可用6K7代替（6K7增益比6SK7小，但栅极在管顶上，不易发生寄生振荡）。中频变压器用的是美通1490号。三只中频变压器，有六个调谐回路，选择性已经足够，为了防止中频通频带太窄，降低音质，在前两只IFT\(_{1}\)、IFT2上加上两只小电容器C\(_{15}\)、C16（不能太大），可提高音质。AVC电压由中放管V\(_{4}\)屏极用小电容器C19接至6SQ7小屏进行延迟式检波而得，这样不会降低收音机对微弱信号的灵敏度。
5．变频部分：用6K8混频和本地振荡，在短波段效率较高，但有本身杂音大，混频增益小的缺点，能改用其它电子管为65SA7、6BE6等作混频，再用另一管担任本地振荡，效率更高。线圈用美通610K、620K、630K三波段线圈。
6．高频放大部分：装上一级调整高放，不仅减小了像频干扰及杂声水平，对灵敏度也有所提高，同时AVC的作用也加强了。6SK7做高放效率很高，为了使高放级与变频级能很好的同步，机内装有微调电容器，在收听时可看电眼扇形的大小，随时调到同步的地位。L\(_{A}\)、CA是为了阻止465千周左右电码信号对收音机的干扰而设计的。可拆用旧中频变压的线圈与电容串联应用。
二．制作及安装

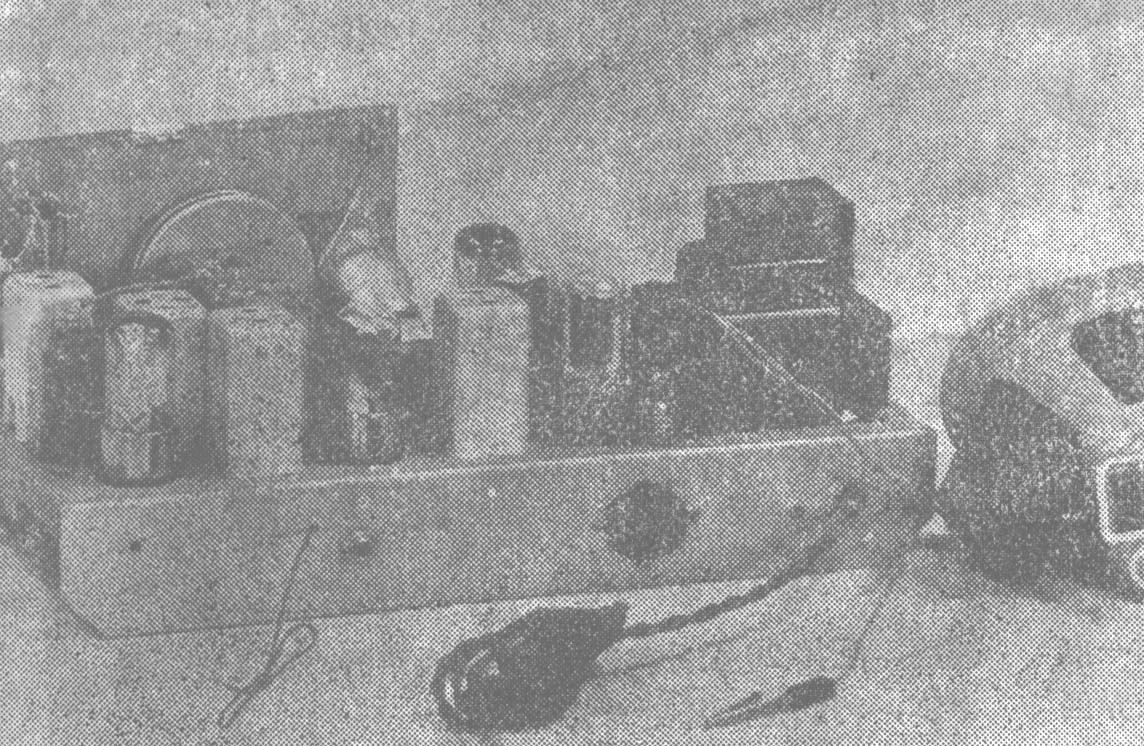

1．管座的排列：市售的底板大都是5灯机用的，因此还要加钻V\(_{1}\)、V6的两个管孔。钻孔方法可根据本刊1957年第9期收音机制作讲座所介绍进行，各管排列的次序务使接线越短越好，照片2、3可供参考。
2．接线：地线用一根粗铜丝渡锡后，焊牢在底板上，高压线、帘栅极接线和灯丝接线不要临空焊接，可用骑马钉夹牢固定于地绕两旁或底板角里。波段开关上的接线最多，焊接时要小心，注意屏栅极的接线，不能接得平行或靠得很近。但上一级电子管的屏极接线与下一级电子管的栅极接线是应靠得很近的。屏栅极退交连电容器、电阻（如R\(_{3}\)C14等）要接在靠近线圈的一端，这样不会由于接线太长，而和其它零件发生电感交连。
3．线圈位置：天线线圈与振荡线圈装在底板下面，高放线圈装在底板上面，线圈与线圈应相互远离垂直，并应很好的隔离。音频部分接线也不应太长。
4．电眼的装法：在木箱面板上开一大小合适的圆孔，电眼就水平装在底板上面，头部嵌入孔内，这样在面板前可以看到萤光扇形面大小的变化。
5．加宽中频通频带的两只小电容器C\(_{15}\)、C16及高放级交连的小电容器（C\(_{41}\)、C42）；可用两小段绝缘线互相绞合而成。
6．电源滤波设备所用高频扼流圈（RFC）的直流电阻不能太大，旧的中频变压器线圈及天线调谐线圈虽说线细，载流量很小，但实验证明还勉强可用。装扼流圈和电容器的金属匣A应与底板绝缘并直接接地，接地线越短越好，否则效率极微。
三．校验与使用
1．如果零件排列及接线不适当，那么上下级电子管就可能发生寄生振荡，使得无法收音。如果是音频放大部分发生振荡，这时电眼不会随着“拍拍”的叫声而变动扇形面积，如果是高频部分发生振荡，那么由于产生强大的AVC电压，而使电眼完全闭合，这时可断路高放管的阴极，如振荡仍不停止，则发生在中放级，这样逐级确定出振荡发生在那一级后，就可根据一般方法检查出振荡的原因，加以改进（防止寄生振荡的方法见本刊1957年第10期15页及第6期16页）。
2．校验中放级及变频级时，可先把高放管阴极断路，天线接至高放管屏极，然后照一般校验五灯机的方法加以校验（校验时可利用机内的电眼），校好后再校高放级。高放级因为有微调电容器，所以略与变频级不同步，也无多大关系，校验时把微调电容器旋在正中，接收几个电台，看电眼扇形收缩得比旋入旋出时都小，那么微调电容器容量适当。L\(_{A}\)CA的校验，可旋动C\(_{A}\)使扬声器中收到的电报声音最小为至。
3．固定栅偏压及帘栅电压，可根据电表读数作适当修正，如漏放电流太大（R\(_{2}\)0R21的阻值太小），会影响栅偏压随着增大。
4．使用时，可看电眼的收缩来调谐收音机，调谐到所须要的电台时，再旋动微调电容器到电眼收缩到最小为至。如果要改变播音音调，可旋动开关 SB\(_{1}\)2，旋向位置1时，音质清晰，旋向3时，低音好。(路民峰)
