“北京牌”电视接收机是我国自制的第一批电视机，这些电视机是标志我国无线电工业从此跨入了新的领域的一个信号，也最预示我国无线电工业用不到十五年赶上英国的前奏。
“北京牌”电视机是我国天津无线电厂的技术人员学习苏联先进经验的结晶，这种电视机基本上是仿照苏联的“旗帜牌”和“宝石牌”两种电视机,并根据我国的具体条件加以修改而制成的。这种电视机是台式17灯多频道的电视机。屏幕尺寸为340×255公厘（按对角线算是430公厘），用国产43ЛК3Б形70°偏转静电聚焦显影管。本机可接收五个电视频道的黑白电视节目，影象载频为： Ⅰ.49.75兆周， Ⅱ.57.75兆周，Ⅲ．77.25兆周，Ⅳ．85.25兆周， Ⅴ．93.25兆周，伴音载频为：Ⅰ．56.25兆周，Ⅱ.64.25兆周，Ⅲ．83.75兆周，Ⅳ．91.75兆周， Ⅴ．99.75兆周。另外还可接收三个波段的调频广播节目，频率范围为：Ⅰ．61.0—67.5兆周，Ⅱ．67—70.5兆周，Ⅲ．70-73.5兆周。
“北京牌”电视机的灵敏度为200微伏，可用室内外天线。用室外天线时可在距电视台40—50公里的半径范围内接收节目。鉴别力高，影像清晰，伴音放音质量在一般水平之上，并有足够音量供室内收音。

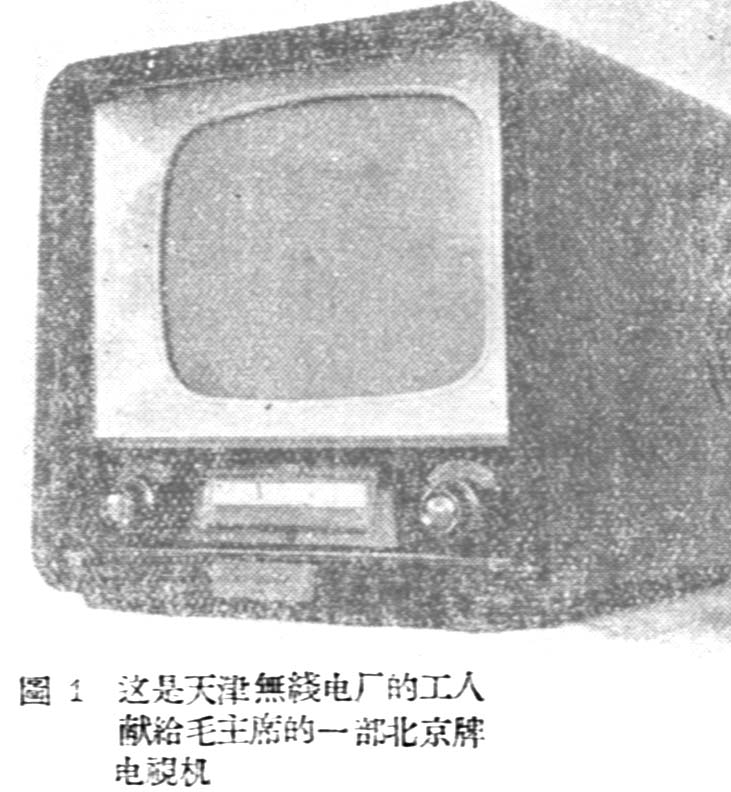

本机外壳是木质的，面板前有显影管屏幕、主调节钮和辅助调节钮（见图1）。波道及节目选择开关及频率微调钮在机侧壁上。扬声器装在侧壁内。底座后面装有天线插孔、保险丝盘和电源电压换接插头。
主调节钮左右各一个，为大小钮同轴。左边小钮为电源开关和音量调节；大钮为音质调节。右边小钮为对比度调节，大钮为亮度调节（以上旋钮用途本刊上期“怎样使用电视机？”一文误将大小颠倒，请读者注意）。机壳前面板上有盖小盒内有补助旋钮四个顺次为：水平同步钮，垂直线性钮，垂直幅度钮、垂直同步钮。后盖板右下角处还有一个水平幅度调节钮。
本机使用电源电压为110,200伏，可由机座后的变换插头换接。本机用电较省，接收电视时不超过130瓦，接收调频广播时不超过65瓦。

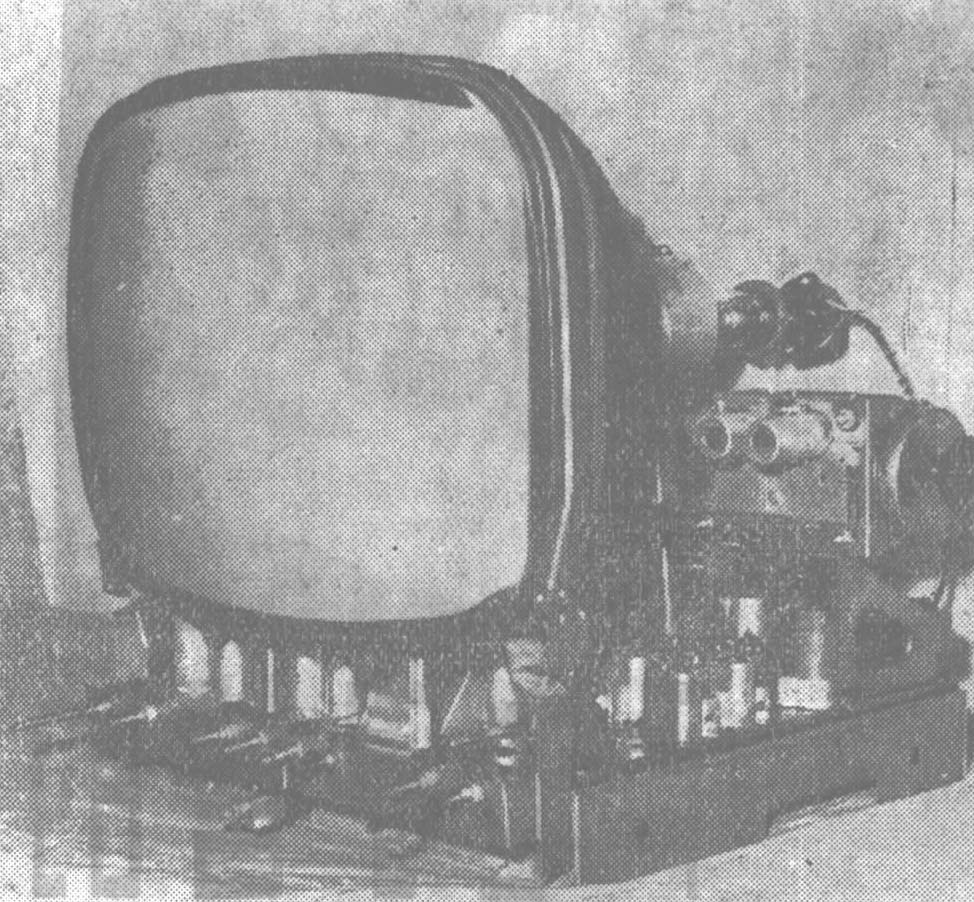

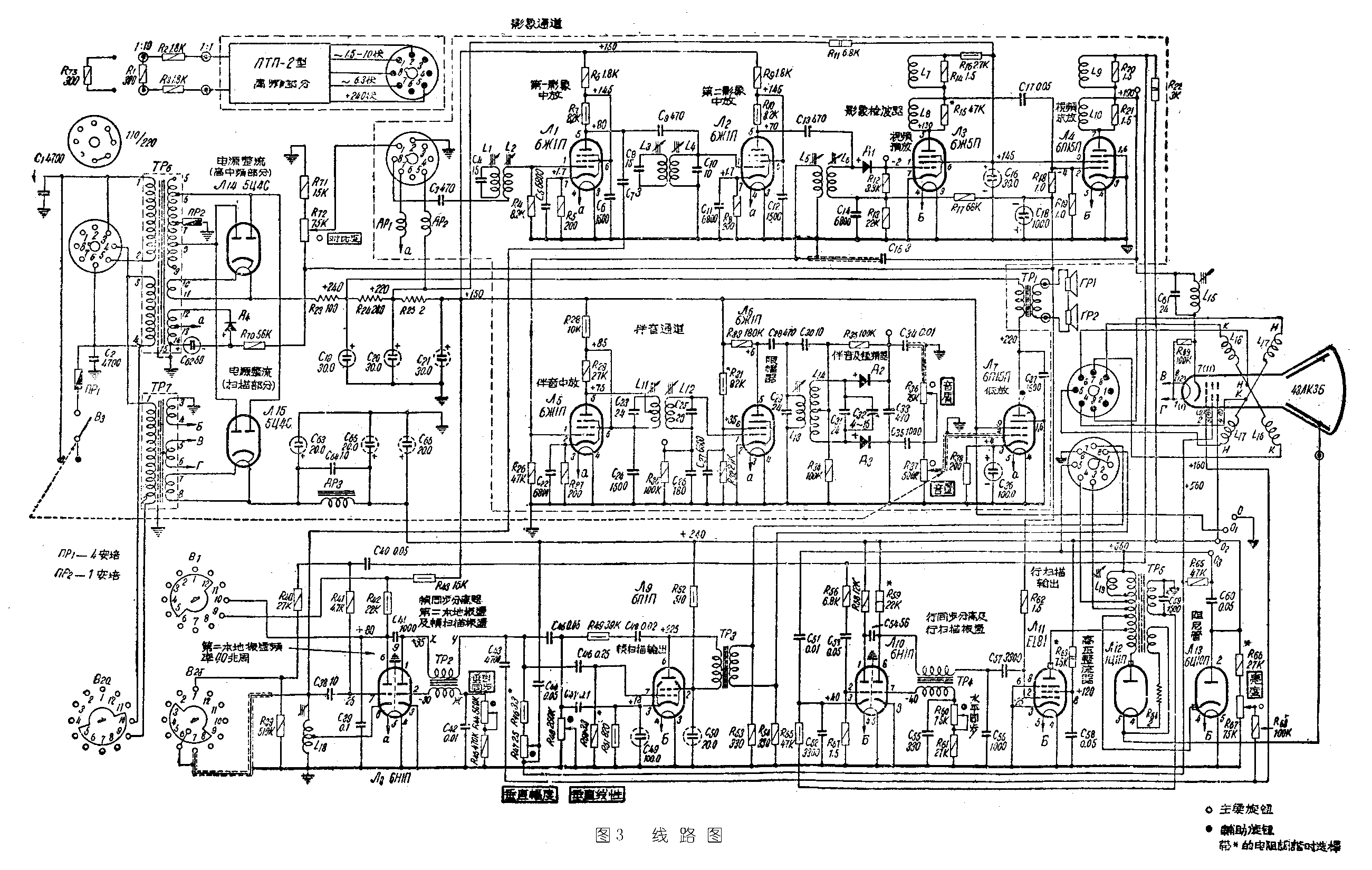

“北京牌”电视机采用“超外差式内载波”线路。这种线路的特点是使影像信号和伴音信号共用一套高频放大级、混频级、本机振荡级、中频放大级和视频放大级。影象信号和伴音信号经过影象末级放大后才分开。这样能使图象稳定而清晰。全机约可分为三个主要部分组成：1．高频部分（ПТП－2型），2．影象通道及伴音通道，3．同步、扫描及电源部分（参阅图2、3、4）。

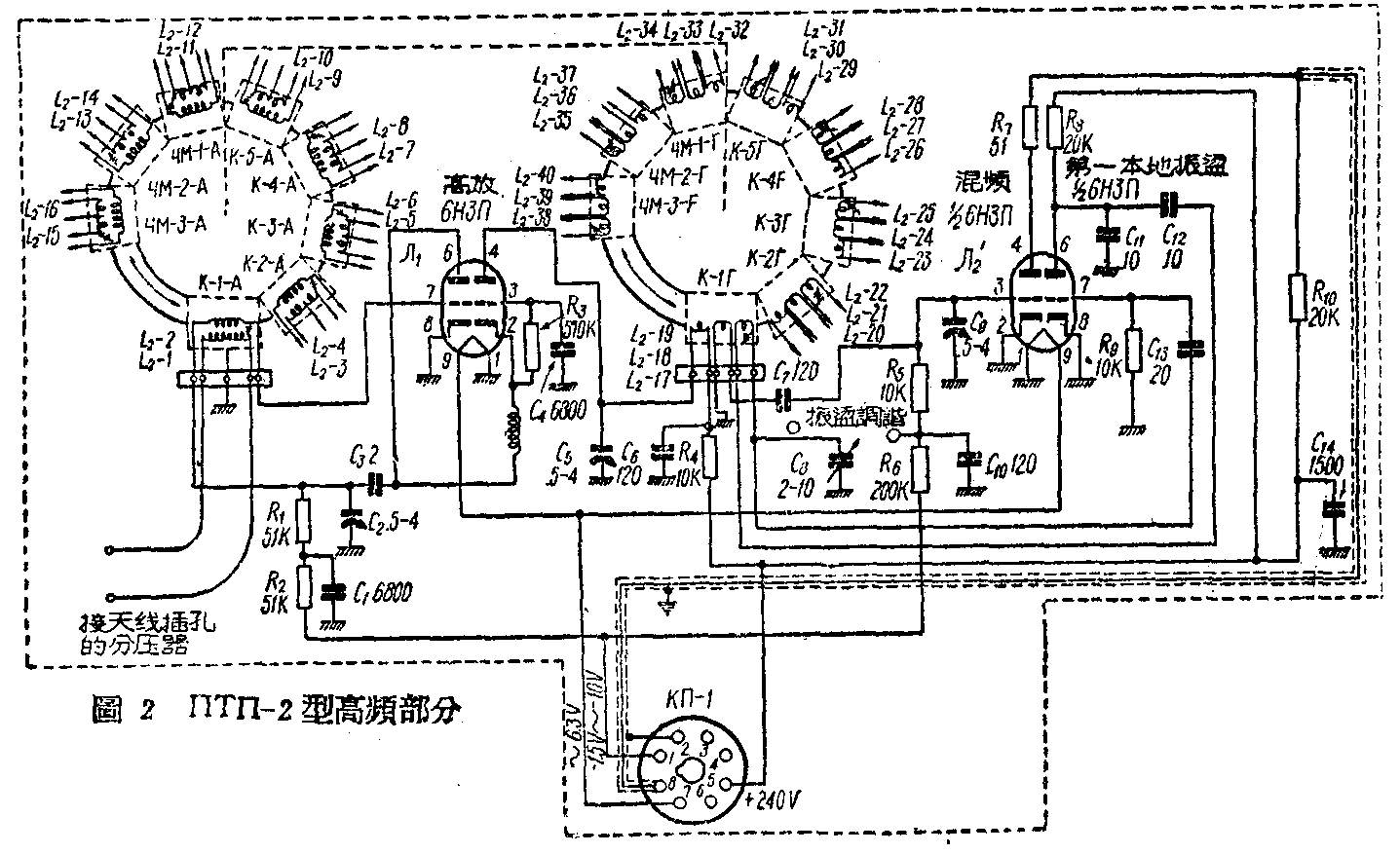

高频部分由一只6H3П(Л\(_{1}\)′)作高频放大，这一级是采用阴极接地-栅极接地式级连线路。用另一只6H3П(Л2′)的一半作单栅混频,得到一个34.25兆周的中频，另一半作第一本地振荡，采用了电容反馈三点式振荡线路。这一部分制成一个单独部分，并带有鼓形的波道选择开关。输入级为电感交连。
由高频部分出来的中频信号，进入影象通道，先由两只6Ж1П(Л\(_{1}\)、Л2)作中频放大，然后用一个半导体二极管Д\(_{1}\)检波，并使中载频差拍而产生6.5兆周的伴音中频。检波后的视频信号用6Ж5П(Л3）及 6П15П（Л\(_{4}\)）作视频放大，放大后的视频信号加在显彩管的阴极上。
6.5兆周的中频信号由L\(_{5}\)引出加在6Ж1П(Л5）栅极上作中频放大，经过一级6Ж1П(Л\(_{6}\)）限幅和两个半导体二极管Д2、Д\(_{3}\)鉴频，然后加到6П15П（Д7）的栅极作低频放大、输出由两个5寸扬声器放音。低放级输入电路中有两个电位器分别作音质及音量调节。
在同步扫描部分中，用两个6H1П(Л\(_{8}\)Л10）组成选择器分开影象信号中的帧同步脉冲和行同步脉冲。帧扫描同步脉冲由6H1П(Л\(_{8}\)）左\(\frac{1}{2}\)分离后加到右1;2(帧间歇振荡器）的屏极，用6П1П(Л9)经变压器TP3输出到显影管的帧偏转线圈KK上。垂直方向上的影象尺寸（幅度）用R\(_{47}\)调节，垂直方向上影象的直线性（均匀性）用R8调节。垂直同步用R\(_{44}\)调节。
行扫描脉冲由6H1П(Л\(_{1}\)0)的左\(\frac{1}{2}\)分离出，加到右1;2（行间歇振荡器）的屏极，用EL81（Л\(_{11}\))经变压器TP5输出加到显影管的行偏转线圈HH,水平同步用电位器R\(_{co}\)调节。二极管6Д10П（Л13)为阻尼管，用来消除自耦变压器TP\(_{5}\)中的振荡。
显影管43ЛК3Б的阳极高压是用行扫描脉冲，经过1Д11П（Л\(_{12}\))整流后得到，电压高达14000伏。
全机电源由两个变压器及两个5Д4C，一个半导体二极管整流供给，分高、中频及扫描两部分。由变压器TP\(_{6}\)、TP7分别供给两组6.3伏电子管（灯丝一端标有a和Б的）的丝压，并供给显影管的灯丝电压。由5Д4C（Л\(_{14}\))整流供给高频、中频、低频部分的高压，由5Д4C（Д15)供给扫描部分各管的高压。由半导体二极管Д\(_{4}\)供给高频部分的偏压。用电位器R75作对比度调节。
收听调频广播节目时，扫描电路、显影管、视频放大部分电源都被切断。
全机外壳尺寸为510×480×480公厘,重35公斤。
本机设计供接收半帧交替变化频率为每秒50周的625行扫描线电视图象和伴音及超短波调频广播。 （本文材料、图片由国营天津无线电厂供给）
