编者按:

这种收音机在使用材料上是很节约的,但因系直接由市电电源取高压,而机壳又采用金属壳,在制作时应特别应注意零件绝缘,以保人身安全。如有条件时,可用木壳或胶木制的外壳,这样在制作使用上将更方便。

最近我利用北京牌电子管制成了一架交流二管再生式收音机,灵敏度很高,体积很小,用一只铝制饭盒作外壳,零件用得不多。

图1
图1 🔍原图 (1122×578)

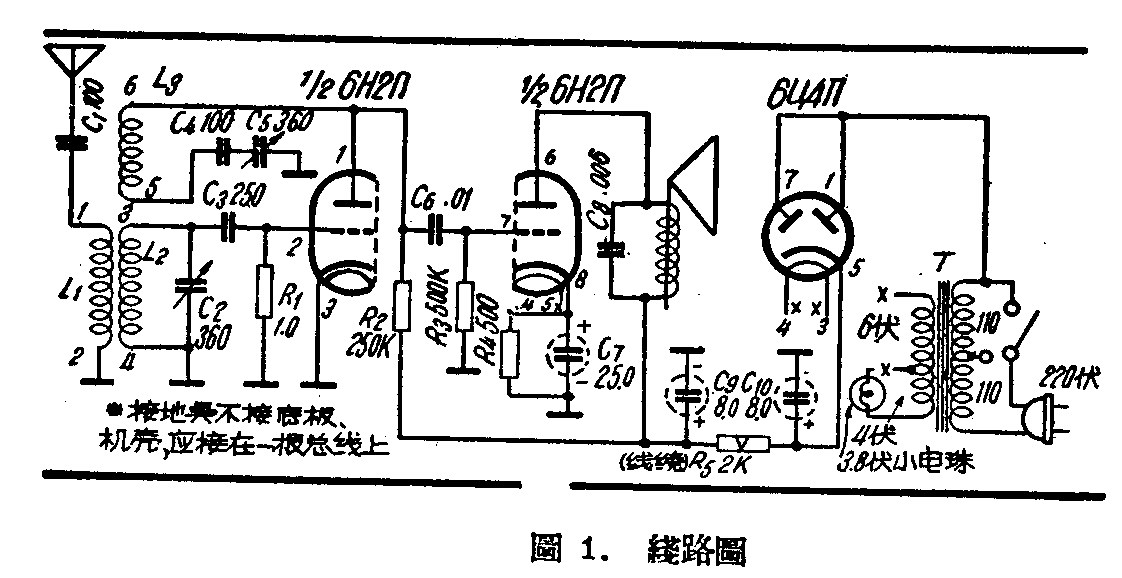

此机用6H2Π双三极管作再生检波和低周率放大,6Ц4Π作半波整流,消耗电力在5瓦以下。因要采用较小的机壳,所以要用较小的零件,除了整流滤波部份所用零件较大而外,其余都可用小的,电阻可用1/2或1/4瓦的,检波和放大都采用三极管,使机内零件减至最少,接线也较简单。

线圈用美通336式的三回路再生线圈,如当地有强力电台时则初级圈数嫌多,接上较长天线时,干扰利害,最好另绕一个初级圈放在此线圈管中,圈数约在10—15圈,可按实验决定。如果利用原来的初级圈,可用半公尺的短天线。

C\(_{2}\)、C5可用固质可变电容器。这样,C\(_{5}\)调节再生时,电容量嫌太大,可用一个0.0001微法(即100微微法)的云母固定电容器串连。

输出用阻抗1,100欧4寸舌簧喇叭,声音能令人满意,用听筒则震耳。

电源变压器用电铃变压器,6伏供给灯丝,4伏供给指示灯,配用3.8伏的小电珠。不过电铃变压器低压线圈用线较细,供给电子管0.9A的灯丝电流勉强可以,使用时微微有点发热。

通常再生式收音机,检波管的输出要在屏极串连一只高频扼流圈再输入次级,也可用10千欧的电阻代替。在这个线路里,再生线圈与乙电是并联线路,高频电流只经L\(_{3}\)而不窜入次级,这个零件可以省去。

图2
图2 🔍原图 (930×648)
图3
图3 🔍原图 (1357×986)
图4
图4 🔍原图 (872×582)

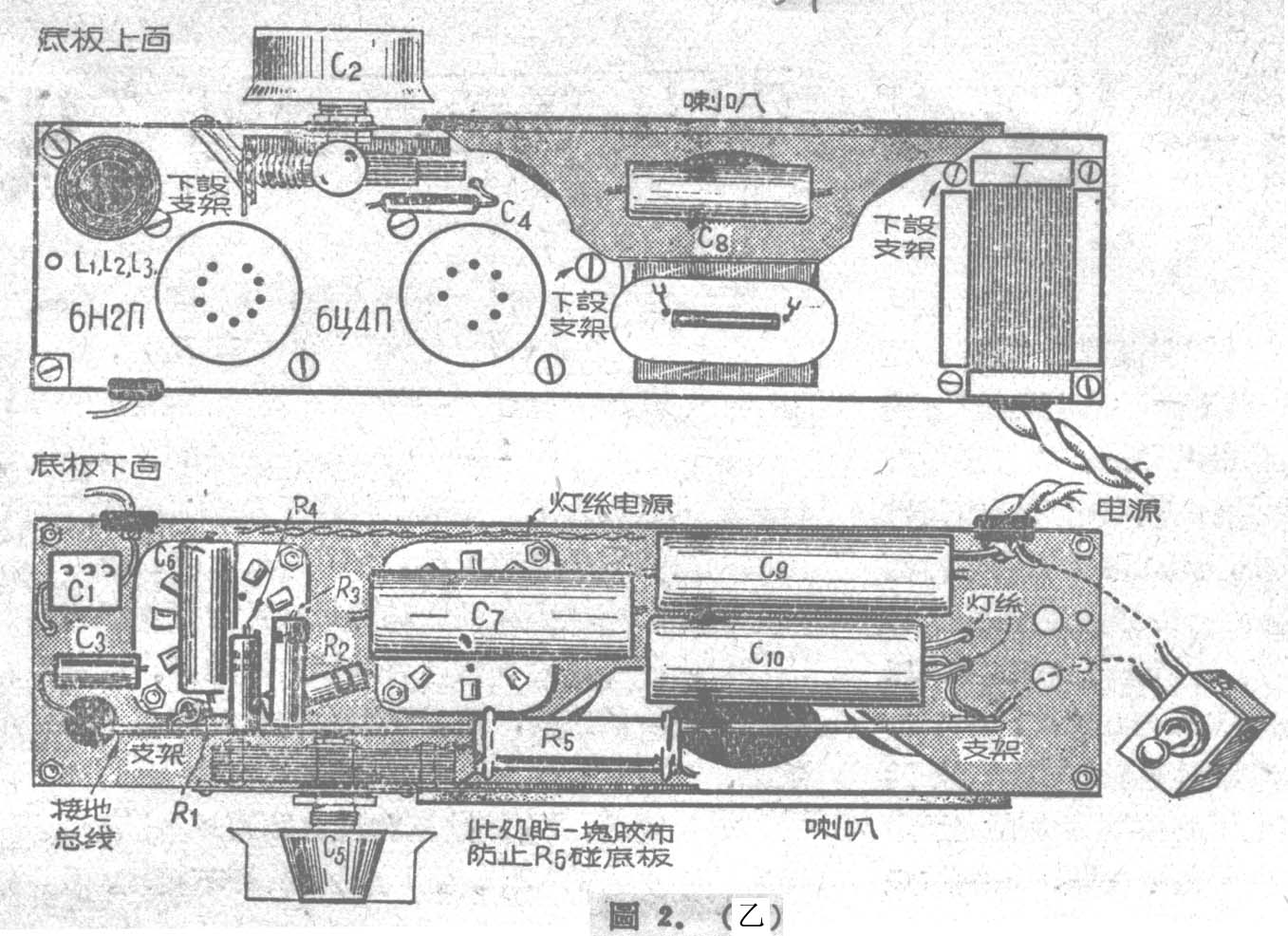

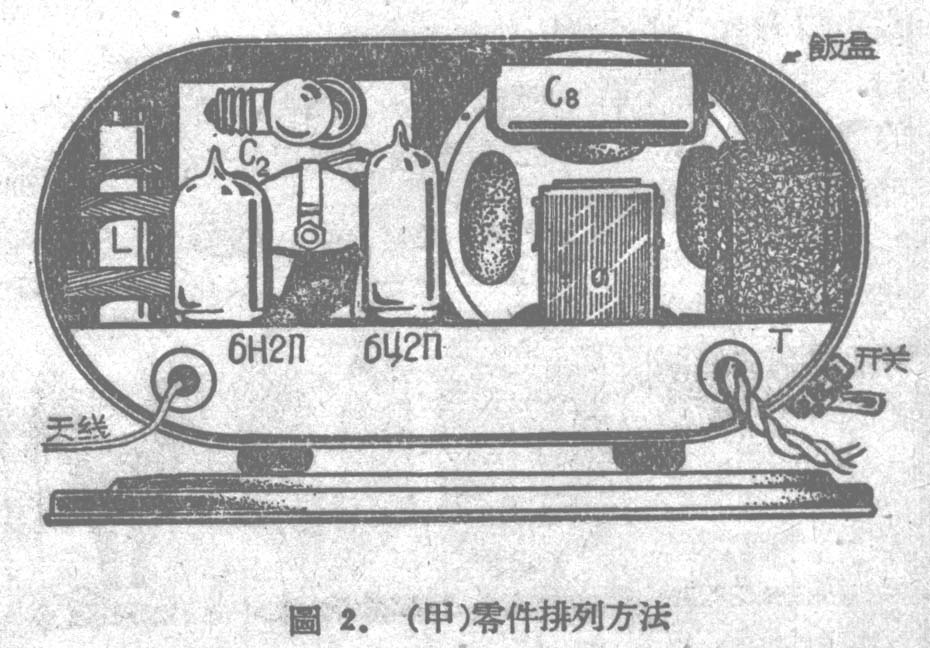

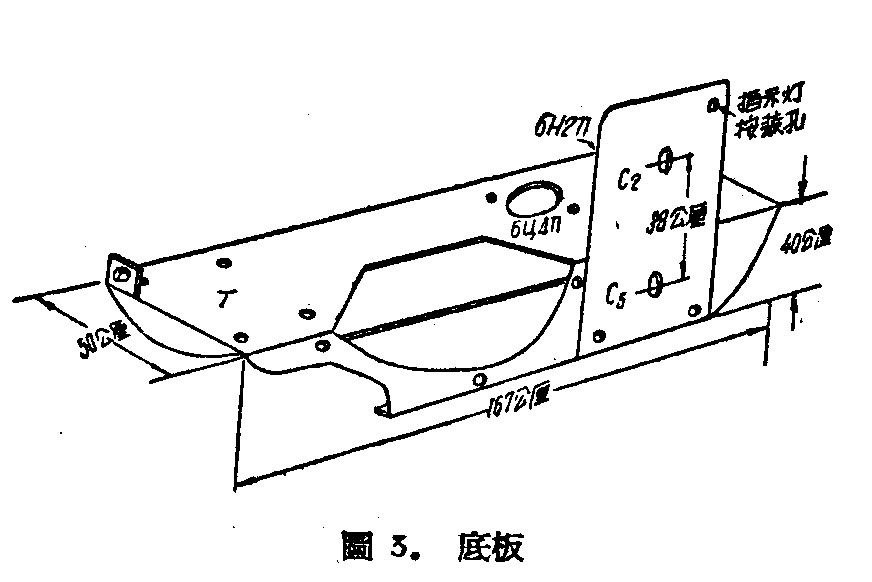

零件排列如图2,底板可用铁皮或铝板自制(见图3),机壳用大号饭盒改装。因为变压器没有高压次级线圈,直接接市电整流,所以全部接地点都不能接底板,要接在一根总线上,以免触电。C\(_{2}\)、C5旋轴固定的地方也要垫以橡皮垫圈,机壳旋扭开洞的前后也要垫以云母片绝缘。因底板小,零件多,接线要尽量紧凑,电阻及电容器的引出线应充分利用,多余的应剪去,接线应全用绝缘套管绝缘。焊接的步骤可由整流,低放到检波,先接灯丝电源,检查后再接其他零件。低放级和整流部份的阴极电容器、滤波电容器等因体积较大,可后一步接上。接线完毕后要仔细检查接线间有无短路之处,如有应包里二层橡皮膏绝缘。较常遇到的是可变电容器定片的螺丝易与底板短路,低放级旁路电容器易与乙+相碰,整流扼流电阻易与底板相碰,造成乙电短路,甚至烧坏整流管,线圈上的接线柱易于和机壳短路等,这些地方都要特别注意。电源插头在插入时,应使带开关的一根线接灯线的火线(可用测电笔试,并在插头上作好插入方向记号)。

图5
图5 🔍原图 (928×866)

自制的收音机,因为各人所接线方法不同,采用零件规格不同,都能影响收音机的调谐回路的电感和电容,很不容易选择到一只完全合用的刻度盘。在利用标准线路、零件大量生产的收音机,往往用一只补偿电容器与天线振荡槽路并联,来校正接线的误差。本机要求零件少所以不用,调谐电容器系固质直线电容式的,很难买到合适的刻度盘,需要自制。方法是先将一张圆纸片的半周画上以5°为限的刻度线(度数太大不准确,太小了不必要),贴在收音机上,把收到的电台位置在纸上作记号,用另一张纸作一坐标,在横轴上写上度数,纵轴上写周率,将接受到的电台在度数及周率的位置上描一个点,最后把这些点联结起来画成一根平滑的曲线(图4)。利用坐标上的曲线,就可作出按周率指示的刻度盘了。用同样方法,也可作出按波长指示的度盘,在测定时,必须注意C\(_{2}\)在装上旋扭前每次要旋在电容量最大或最小的位置上,旋扭的安装也要保持准确。

因为电源直接接自市电,机壳是金属的,虽然有各种绝缘保护,但偶一不慎,机壳也可能因电容器旋轴,地线等与机壳接触而带电,所以在首次使用时应用试电笔试验C\(_{2}\)的旋轴是否有高压交流,若电笔亮了应将电源插头拔出转一个方向再插入再试,若电笔不亮,就在插头和插座上都作好记号,每次都按此方向插入。此收音机不要在机外接地线,也不要与任何收音机共用天线。

此机一般用一根半公尺长短天线就够了,选择性非常尖锐。开始试听时应将C\(_{5}\)旋在较大处,当听到再生叫声时慢慢旋出。用0.5公尺的天线拖线可以收到山东、辽宁、河北等地电台及一些外国电台。若用较大的天线时,可用一个小补偿电容器串联,减少本地强力电台的干扰。(世尧)
