（四）滤波器制造方法
上面所说三种滤波器的电感和电容数值都要求非常准确。电容是用纸质电容器并联起来凑成的，譬如0.176微法电容器，可用0.1，0.02，0.05和0.006微法的四只电容器并联起来。可是一般纸质电容器都有±20％的误差，用在滤波器里太不准确，必须一组组地测量，过大过小要适当增减。

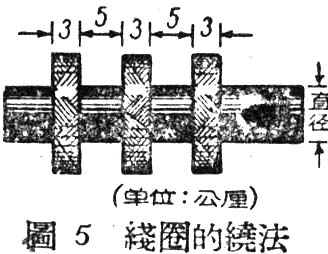

所有滤波器里的电感线圈都是用0.15公厘直径的丝漆包线绕成蜂房式的。自感量小的绕成一单段，容量较大则分段绕制，每段线圈间的距离为5公厘，线圈的宽度为3公厘，如图5。各种线圈的圈数、段数、直径等列表如下，表中并注明线圈直流欧姆数，以便计算需用铜线的长度和重量，也可用来检查线圈内部是否有短路碰线等现象。
线圈绕法表：
线圈自感量 圈数 分绕段数 线圈管直径（公厘） 直流电阻（欧）
0.382 127 1段 15 5.4
0.42 137 1段 15 7.5
0.63 211 2段 15 8.7
0.764 232 2段 15 9.5
1.06 320 3段 15 17
4.77 546 2段 15 33
5.3 665 3段 15 41
7.9 848 4段 16 57
9.54 940 4段 16 64
13.2 1070 4段 16 75
以上各线圈的圈数仅是参考数字，因所用铜线绝缘厚薄有差别，绕线松紧程度也各不相同，线圈平均直径变化很大，必须照下节所述方法实际测量，适当增减圈数以达到所要求的自感量。

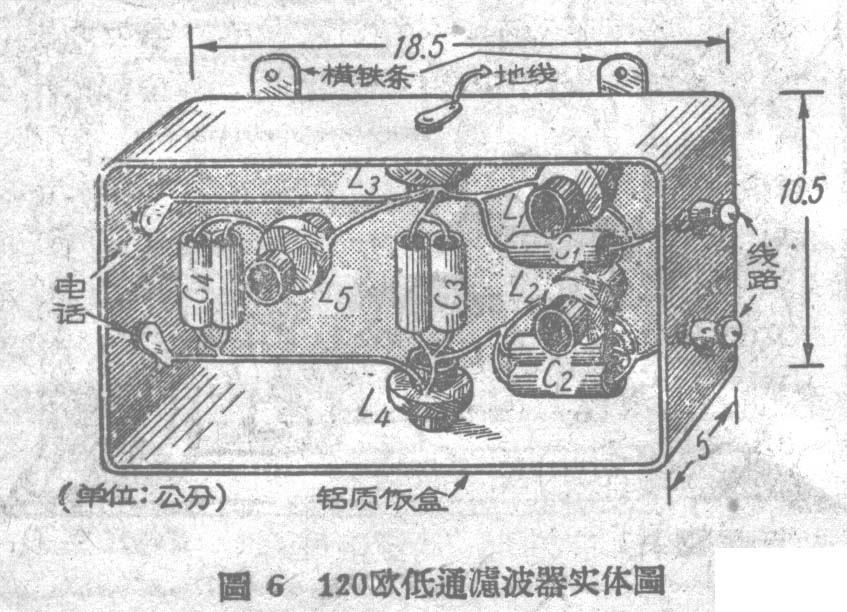

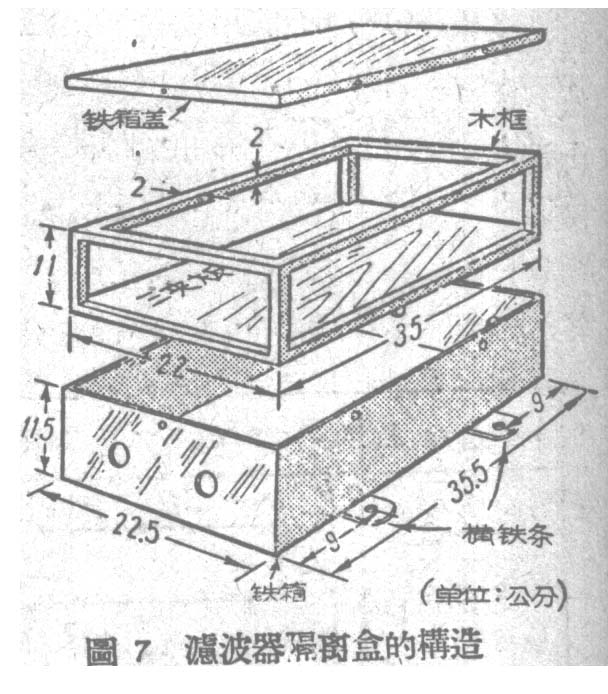

滤波器全部零件需装在金属隔离盒里，外壳接地，以免检拾外界杂散磁场。但线圈不宜距离金属外壳太近或互相靠拢，以免影响自感量。上述120欧低通滤波器可装在一只铝质大号饭盒里（尺寸是18.5×10.5×5公分）如图6，装好后，把盖盖紧，既经济，又美观。在饭盒的底部铆两条横铁条，以便于装钉在板架上。其它类型的滤波器因零件较多，饭盒装不下，可用白铁皮做成宽22.5公分长35.5公分，高11.5公分的隔离盒，另做一木框放在盒内，如图7。各零件先装在木框底部的三夹板上，待焊接好以后，再放入铁盒内，并接上接线柱。
滤波器的两端不能互掉，不然会影响效果，增大载波的衰耗。因此接线柱最好能用颜色来分别，可把接电话线路的一端（在线路图中标明“线路”）用红色，而接电话机或载波机的一端用黑色接线柱。滤波器的铁壳须接地线。
（五）测量自感量、电容量和发送机载频的方法
测量自感量和电容量的简单方法是并联谐振法。可用图8的装置，用一已知的标准电容量CS和欲测的未知自感量L\(_{x}\)并联，仔细调节音频振荡器的频率，使电子管电压表里的指数最低，表明振荡器的频率与LxC\(_{s}\)的并联电路谐振了，这时就可根据一般的谐振公式计算出未知的自感量来。我们做这试验时所用的音频振荡器是上海新建电仪工业社的515型音频振荡器，是用文氏桥振荡电路，波形和准确度都还好。电子管电压表是上海电讯电器工业公司的ЛB-9型，最大可量300伏，最低档的满刻度电压是10毫伏，用起来非常方便。串联电阻R是一只600欧的固定电阻，但也可采用其他数值。这电阻的作用是与LxC\(_{s}\)并联电路相串联，而用电子管电压表测量R上的音频电压降，当LxC\(_{s}\)成并联谐振时，阻抗最大，流过R的电流最小，因此电压表的指数也最小。Cs可选择容量比较大些的，这样一来可使蜂房线圈本身潜布电容量所引起的误差减小（因为潜电容量和C\(_{s}\)对比起来小得更很多了）。我们是选择只比较准确的0.02微法纸质电容器作标准，为了大批计算时方便些，光用基本谐振公式f=\(\frac{1}{2π}\)\(\sqrt{LC}\)推导出一个比较简单的公式如下：
f=35.6\(\sqrt{L}\)，
f的单位是千周，L单位是毫亨。譬如我们需要绕一只4毫亨的蜂房线圈，则按上面公式算出f=35.6\(\sqrt{4}\)=17.8千周，照图8接法与0.02的标准电容量C\(_{s}\)并联谐振的频率就应当是17.8千周。如果测出的谐振频率过高，就表示自感量不够，需要增加圈数。如果测得频率过低，又是圈数太多，应拆去几圈，直到谐振频率恰巧是17.8千周，就是所需要的4毫亨自感量了。
测量电容量的方法也是和图8一样，但把L\(_{x}\)换成一只标准的自感量Ls，而电容量是未知的C\(_{x}\)。标准自感量可先用上面的方法利用0.02微法的标准电容量测出一只整数易算的作为标准，以后用起来就非常方便。

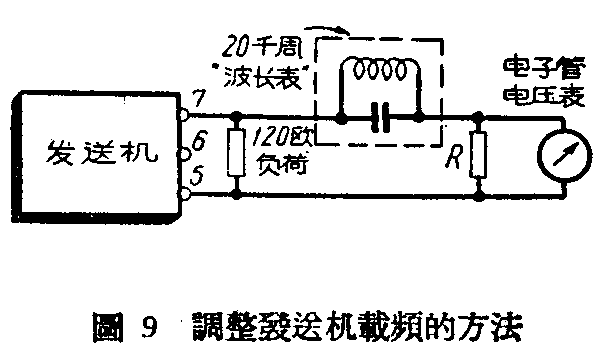

现在要谈到测量发送机载频的方法了。由于我们所采用的发送频率非常低（20千周／秒），一般的波长表都没有这样低的频率范围，必须自制一只波长表。做法非常简单，随便绕一只大约一、二毫亨的蜂房线圈，和一只纸质固定电容器并联起来，放在图8里L\(_{x}\)、Cs的位置，来测量它们的谐振频率。改变纸质电容器的电容量（随便并联几只）使谐振频率刚好凑成20千周，再把这只线圈和电容器组合固定焊牢在一起，就成为一只20千周的波长表了。测量发送视频率时的接法如图9，和图8差不多，只是用发送机的输出（5、7两端）代替音频振荡器，先调节发送机里的C\(_{1}\)使电压表指数最小，发送频率就恰好是20千周。在调整发送机时必须有负荷电阻（图9中的120欧负荷电阻），免得放大级的高频电压过高。以上图8和图9里的电子管电压表也可以用普通万能表放在交流电压档内代用。
（六）试验结果
我们用上面所说的载波机会进行过两种实地试验。一种是用1500欧高阻滤波器在农村2.5公厘双铁线上试验的，线路长32公里，发送机输出电压为15伏，在接收端的载波强度极强，约有160毫伏，接收机的输入电位器R\(_{1}\)只要开到全阻力的\(\frac{1}{4}\)位置时电眼就完全合拢了，估计距离再增加两倍也没有什么问题。另一种试验是利用市内电话电缆试的，用阻抗120欧的滤波器，送了22公里以后声音仍然很响，也非常清楚。以上两次试验中广播机里都听不到电话的声音，电话机里也听不到广播声。可是在试120欧电缆电路时，会听到自动电话的拨号声，大概是因为接触点火花所生的干扰频带过宽的缘故。不过声音并不很大，也不是经常有的，对广播还没有大妨碍。（罗鹏搏）
