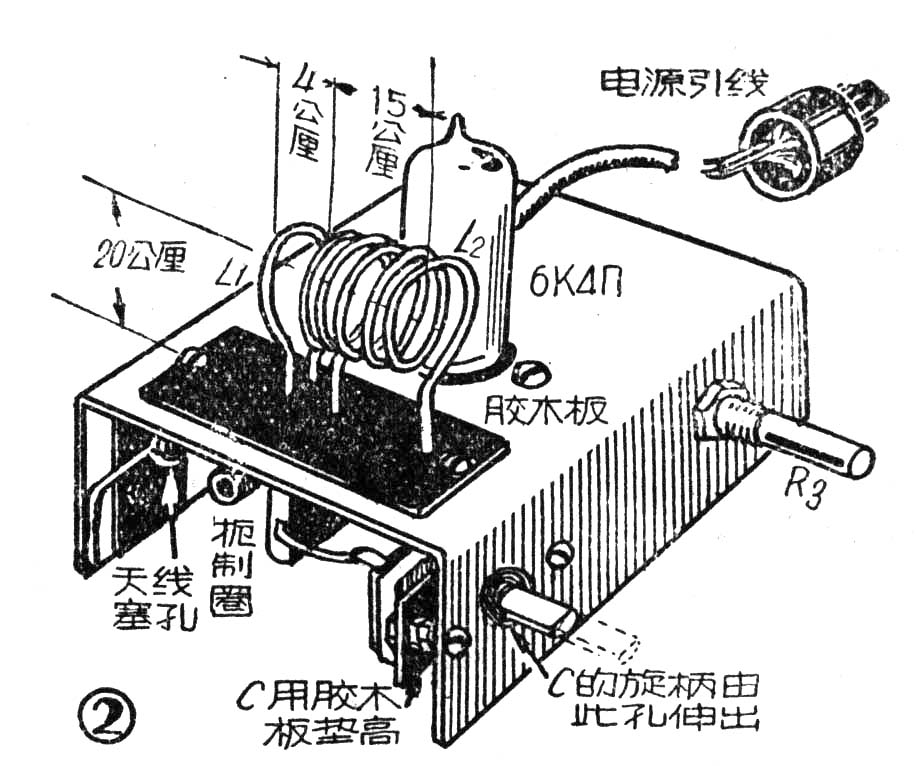

为了能使大多数无线电爱好者能收到电视台的伴音，这里介绍一个超再生接收机，接收机只用一只6K4П，全机体积很小，用电很省，收听结果很好。线路如图1。L\(_{1}\)用18号光铜线（可在电线中剥取）绕3／4圈，L2用同号线绕5圈，线圈都在6K4П管壁上绕。绕成后拿出将L\(_{2}\)拉长至15公厘。可变电容器C可用旧中周上拆出的空气半可调电容器，最大容量约30微法。只是这种电容器不易找到，也可把市上买的再生电容器改制。云母补偿电容器也可用，不过效力较差。扼流圈可用32号线绕在烧坏的1瓦的炭膜电阻上，用砂纸把导电层磨去，共绕70圈，把流圈的两头就焊在电阻的两出头上。C1用云母电容器，此电容器和整个机器成绩有很大关系，要求质量很高，如能用陶瓷的更好。C\(_{2}\)是普通纸介的。C3要用云母电容器，因用普通卷法制的纸介电容器有较大的自感对超高频阻抗很大。C\(_{4}\)是0.1微法600伏纸介电容器。R1和整个机器质量也有很大关系，我用的是RFT\(\frac{1}{4}\)瓦10兆欧。R\(_{2}\)是50千欧1瓦，R3是100千欧电位器。底板上零件排列如图2。
装接时机中的超高频回路接线一定要直且短。底板如图3。机中的可变电容器C动片有很高的电位，要用胶板架起。半可调电容器的轴一般都很短，要在轴的开口处焊一铁片，再用长约50公厘的胶木条锯开一条缝夹在铁片上用化学胶粘好，这样保证了安全又避免了人体感应。如无胶木条用干燥的竹筷也可以。线图绕好后要留出一部分线头来，在胶木板上钻几个小洞将线圈头穿过。线圈中心和胶板要有20公厘的距离，在穿口处用胶粘好，线圈就固定了。L\(_{1}\)靠近L2的一头当地线，另一头当天线，这样能减少天线上的人体感应。电子管座也要质量高的。电源线和指示灯从一个洞中引出来，电源用三根线。一头焊在机内另一头接在一个坏管腰的脚上，用时拔下机内某一不用级的电子管，插上管腰就成了，当然管腰上的接线应使插入后能一根接到收音机底板，一根接200伏乙+，一根接6.3伏。装好后，检查一下回路，在加电源前要注意乙+回路是否短路，尤其是可变电容的动片是否和铁壳相碰，L\(_{1}\)和L2是否短路，检查无误后方可接入电源。此机输出用话筒塞孔，接出线要用隔离线。校验时先不加天地线，把电位器R\(_{3}\)旋到八成，加电源后就可以听到连续的超再生噪声、沙沙声，试把R3旋动看有无控制作用，如有就表示线路对了。再把天地线接上，旋动可变电容器，当收到讯号时沙沙声就会消失。再旋动R\(_{3}\)使声音更加清楚，不过要注意旋动电位器会影响电台在可变电容器的刻度，所以要细心反复的调节，才能得到最满意的声音。有时超再生噪声只在电容器旋出时才有，或旋出时夹有强烈的叫声，不能用电位器去掉时，那就要改变电容器C1。有时同样的电容器接上后，效果就有很大区别，所以要多试几个，以便挑选最好的。可变电容器C的容量较大时，要均匀的产生超再生也是比较困难的。L\(_{1}\)和L2的耦合也影响起再生的产生，因此L\(_{1}\)和L2之间要有合适的距离，一般是4—5公厘。因使用不同的可变电容器，所以频率范围不一定合适，这可以拆去或增加L\(_{2}\)的圈数来得到合适的频率范围，拉长或压短L2的长度也可以改变频率范围，不过效果较小。本机装成后试用效果很好，只用一根两公尺长的拖线。用户外短天线接收效果也很好，只是调节起来比较麻烦。
本机输出较小要播在收音机的拾音器插口内放大。所以也可说是普通收音机接收伴音的附加器。输出端直接接耳机听，声音也还好。为了用耳机听声音大，可在超再生后加一级低放，线路如图5，利用复合管6H2П，此机效果很好，超高频部分注意之点和上机相同，用耳机听是很合适的。如嫌音量太大可把R\(_{5}\)改成1兆欧或500千欧电位器来调节音量。音频输出和V1的栅极不要靠得太近，以免振荡。此机屏流很小，只不过7—8毫安，用任何收音机的整流器，供电都是不成问题的。(朱赞星)
