苏联半导体专家高留诺夫制出一部用低压电池供电的示波器。这个示波器是用七只半导体三极管和直径5公分的阴极射线管5Л038组成。电源只用两个3.5—4.5伏的干电池供电，一只电池供给阴极射线管灯丝电源，另一只电池供给各晶体管电源。阴极射线管阳极高压（约600伏）是应用电压变换器供给，半导体三极管П3Б和一个变压器组成普通的间歇振荡器，它产生脉冲电压。变压器的升压圈升高脉冲电压送到两只半导体整流器整流，用电容器滤除高频脉冲后供给阴极射线管和扫波电路直流高压。用分压电阻分配供给阴极射线管各电极的电压。间歇振荡的频率和输出直流电压数值，可利用一个电阻变化半导体三极管工作状态来调节。

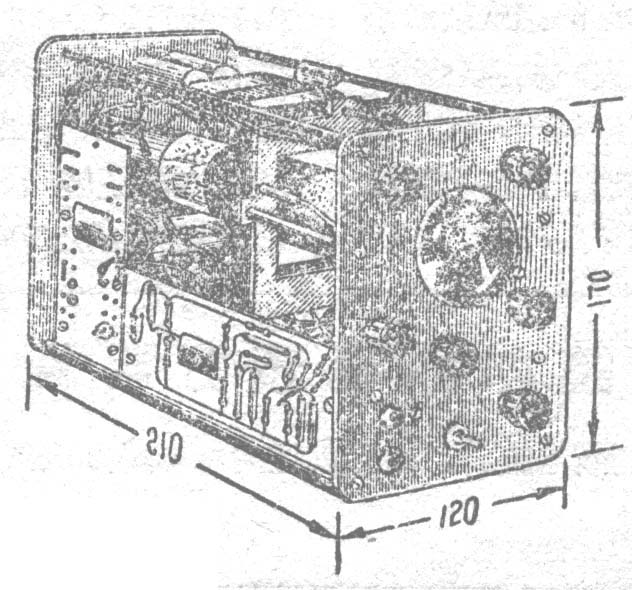

这个示波器，用垂直放大器，灵敏度0.05伏/公厘，频率特性由50周至20千周不低于±3分贝。在高频信号直接接到偏向屏时，灵敏度不超过4伏/公厘。扫描频率范围为25周至12千周。由于应用晶体管，就使示波器的体积和重量都不大。它的体积为120×170×210立方公厘，重量约2公斤，很便于任野外携带应用。它的零件若进一步紧密安排，则体积还能显著缩小。（尚药生）
