直流收音机的外接耳机插孔往往接在末级低放输出变压器的喇叭音圈上，这样在使用耳机收听时末级仍然要消耗电能。但一般的直流5灯收音机中，末级放大所消耗的电力约占收音机总耗电量的三分之一，这是一个不小的浪费。如果按照附图的接法，那么就可以避免这种浪费。

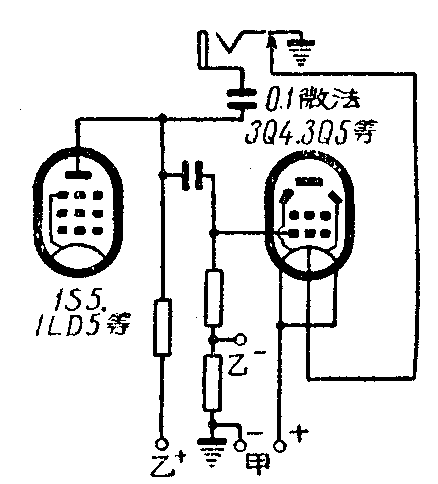

从附图的接法中可以看出，当耳机插入以后，可以从第一低放级的屏极得到音频电压。同时在耳机插入以后又把末级放大管的灯丝回路切断，因此可以使末级放大管不工作。
装置时应该注意的地方，是要把插孔的固定螺丝与收音机的金属壳绝缘，否则耳机就会听不到声音。（张大鋆）
省电的接耳机方法
直流收音机的外接耳机插孔往往接在末级低放输出变压器的喇叭音圈上，这样在使用耳机收听时末级仍然要消耗电能。但一般的直流5灯收音机中，末级放大所消耗的电力约占收音机总耗电量的三分之一，这是一个不小的浪费。如果按照附图的接法，那么就可以避免这种浪费。
从附图的接法中可以看出，当耳机插入以后，可以从第一低放级的屏极得到音频电压。同时在耳机插入以后又把末级放大管的灯丝回路切断，因此可以使末级放大管不工作。
装置时应该注意的地方，是要把插孔的固定螺丝与收音机的金属壳绝缘，否则耳机就会听不到声音。（张大鋆）
