这是一架用七极变频管作检波的再生式收音机。利用电子管第一栅加接适当的正电压后，可以消除管内灯丝附近空间电荷的原理，乙电用15伏就可工作。因此有条件把机件做得非常小巧，包括电池在内，体积只有158×108×34公厘，可以放在口袋里。线路和零件数据见图1。
零件选择 由于体积小，零件排列较挤，所以要选用小型的零件。例如可变电容器可用塑料介质绝缘的，电位器用华北无线电器材厂的，固定电阻用市上出售的小型日本货，电阻用1/4瓦或1/2瓦的，三回路线圈用美通或长江336号，电子管就用国产1A2П作检波，2П2П低放。

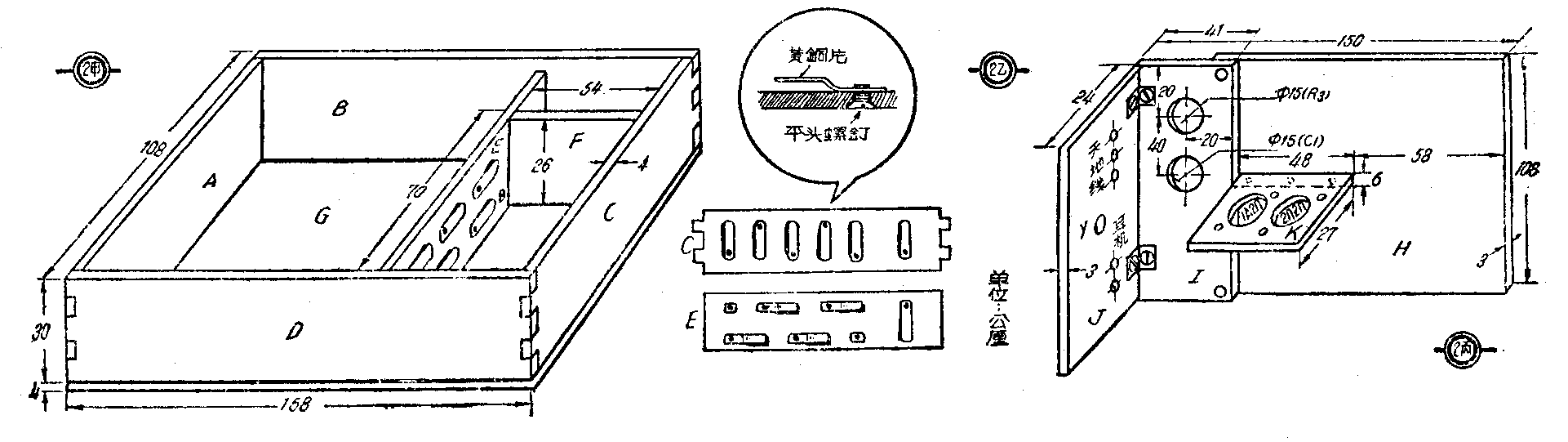

木盒制作 木盒分底板与面板两部分，底板兼电池盒，面板兼收音机底座。底板用六块厚4公厘的木板（图2甲中A、B、C、D、E、F）和一块三层胶合板G组成；木板E把木盒分成两格，一格容纳机件，一格放电池，电池格又用木板F分成两格，一格放甲电，一格放乙电。木板按图中尺寸截好后，在C、E两板上如图2乙装好连接甲、乙电池的黄铜片，然后用胶胶合，将四角锉平磨光上漆。
面板用胶木板制的，共4块。见图2内，H（木盒盖）与I（机件面板）用3只I/S英寸螺钉连接，K（灯座板）板上边缘用螺丝攻做3个I/S英寸螺牙，再用螺钉与H板垂直旋紧，I和J（天地线和耳机插座板）用2只直角铜片相连。面板放入底板后，用平头螺钉由A 板中央小孔穿入，旋牢于J板小孔Y中，把面板固定住。各板具体尺寸和开洞位置均在图中已有注明。

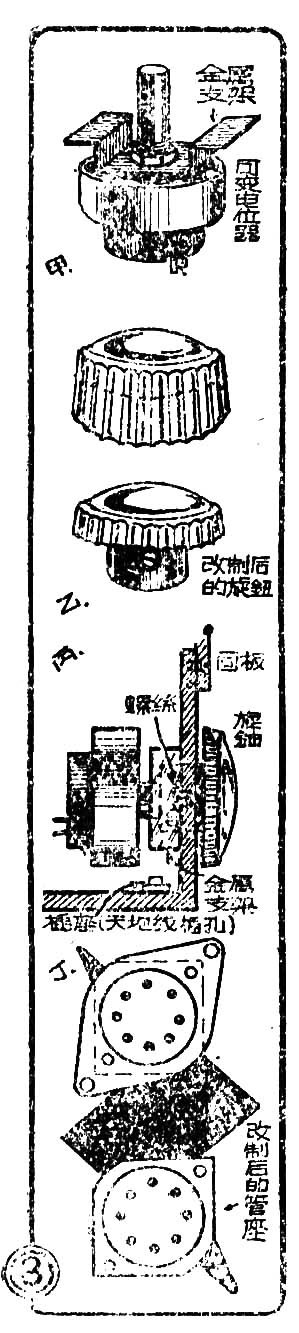

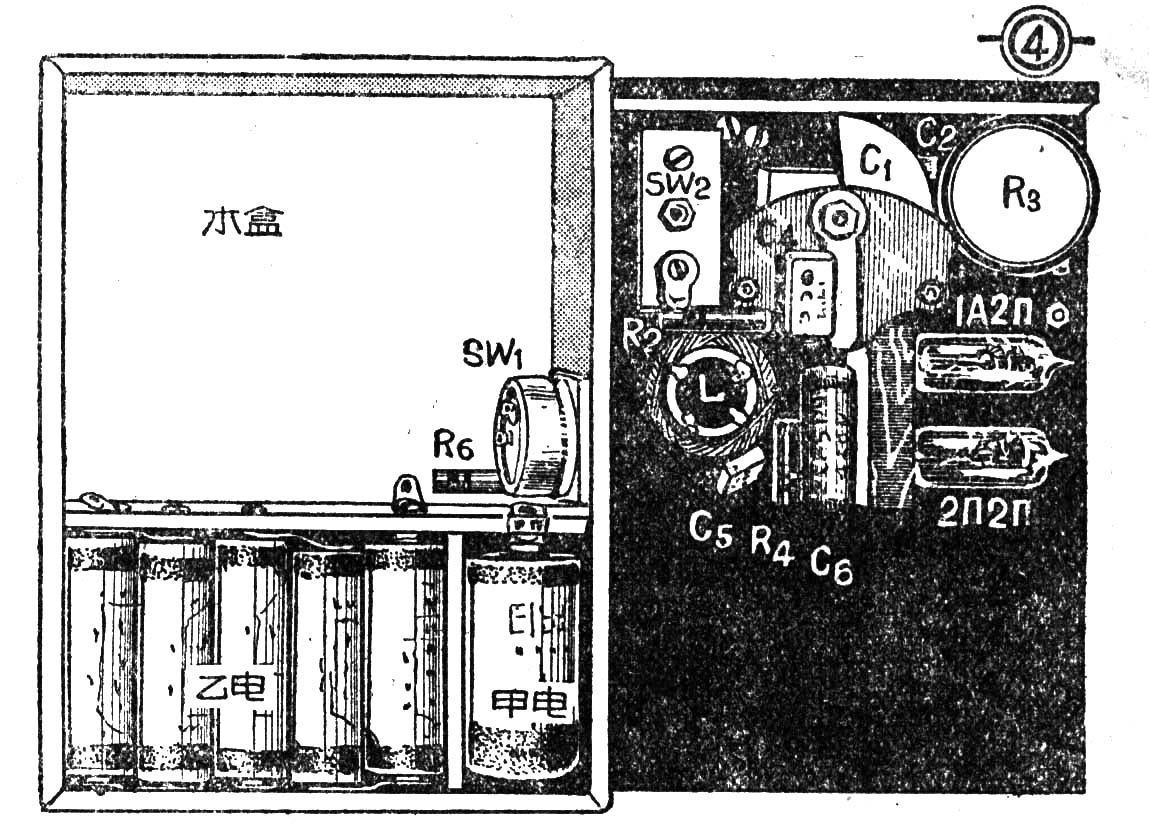

零件排列与装置 为了便于携带，可变电容器C\(_{1}\)和电位器R3的旋钮不要过份地突出到面板外面，可先把这两样零件装在一个用金属片折成像图3甲那样的支架上，再把支架装到面板I上。旋钮也要按图3乙改制，使旋钮的大部分伸入到面板里面，外面只留3—4公厘的厚度，和H板在同一平面上，见图3丙。装电子管的K板很小，要把管座边缘像图3丁那样截去，才能装得下。主要零件的排列见图4，图4中的线圈是和面板垂直的，要把线圈管截短才装得下，改动麻烦，建议把SW\(_{2}\)部分省去（与收音无关），腾出地位足够把线圈横放。如果电位器上附有开关的，图中的开关可省去，不过要注意电位器加上开关后的厚度，木盒的厚度是否容纳得下。
线圈制作 用美通或长江336号线圈1只，把再生圈末端拆出（即5处的线头用烙铁荡开），接上粗细相仿的绝缘导线（接头处要用锡焊牢），照原来的绕法加绕20多圈，如照原来的绕法绕不好，乱绕亦可，不过绕的方向要和原来的一致。加绕的线圈乱绕时要多绕几圈，绕好后把尾仍焊回到5处，最后在上面封一层腊，以免加绕的线圈松开。
安装与收音 焊接前应先将电阻与电容器在面板下具体的排列一下，确定每一个零件在面板下的位置，然后由里到外逐一焊接。焊接时不要把烙铁在焊接处放得过久，因为电阻与电容器的接线都很短，容易传热，烙铁在上面放久了，有把这些零件烧坏的可能。接线最好用胶质绝缘的细接线。甲、乙电的接法可参考图4，甲电是一节2号电池（手电筒用的），乙电是10节钢笔电池，5个一层，分2层嵌入乙电池格内，利用黄铜片的弹力把它们固定住。电池嵌入时要注意它们的极性，不可弄错。例如面上一层靠近甲电的第一节电池，按图4位置，上端为负极，接R\(_{6}\)，下端为正极，由黄铜片和下层第一节电池负极相连，下层第一节电池上端正极又由黄铜片和下层第二节电池上端负极相连；第二节电池下端正极再由黄铜片和上层第二节下端负极相连，这样把10节电池正负极交叉颠倒的嵌入后，就串联成15伏的乙电了。
电阻R\(_{6}\)是用来防止乙电短路和保护电子管的，因为机内零件排列较挤，乙电碰线短路和误接的可能性较大，在乙电负极接上一只限流电阻R6和甲电正极相连，使甲+和乙+通路时通过电阻R\(_{6}\)的电流不超过电子管灯丝的总电流，这样，即使乙电正极的接线误碰遍地处或灯丝的负极，都不致使乙电短路或烧毁电子管灯丝。R6的阻值可由下列公式求出，即
R=乙电电压÷灯丝总电流。
本机在杭州收听本地电台，只要在A\(_{1}\)处接一根1公尺左右的天线，声音很响。用普通室外天线时可用舌簧喇叭放音，处地电台用耳机收听也很响亮。在本地电台播音时收听外地电台，不接地线白天可收到北京、上海等地电台；晚上，本地电台停止播音后，可以收到12个以上的外地电台，声音也很清晰。但一接地线，选择性变劣，只能听到本地电台宏亮的播音声而收不到外地电台。由于机件体积小巧，可以放在口袋里，携带方便，装上一根长70公分左右的鞭状天线，可以一面走一面听本地电台的广播。天线加长到2公尺以上就可收到外地电台，适合于到郊区旅行之用。对于一个初学的无线电爱好者来说，这架机件的成绩是令人满意的。
后记 线路图中的R\(_{4}\)据作者经验，它的阻值只能在50到100千欧之间，太大了会产生再生不足的现象。C4、C\(_{6}\)可以用0.01或0.02微法的，不过用0.05时较响。检波管用lR5较好，用新的甲电时，1R5与1A2П并无区别，但用了一段时间甲电电压降低了一些后，1A2П就没有1R5灵敏度高，再生啸叫也没有lR5那样尖锐。低放管用2П2П最好，用1L4、1T4也可以，不过放音要比用2П2П轻得多。如果用1A2П或1R5做低放，则乙电可以改低到9伏，放音略轻，线路无需变动，仅仅是把2П2П的管座接法改成lR5的接法：把1R5的第一栅（4脚）和乙+之间像检波级一样接一只250千欧的电阻，和地之间接一0.01—0.05微法的固定电容器，帘栅（3脚）与乙+通接就行了。（朱鸿影）
