给广播网工作者：用载波传送有线广播的试验（一）

在长途通信电路里，利用载波可以在一对线上通多路电话，互不干扰，大大节省线路。目前我国各地的有线广播，多与县内电话同杆同线，广播时不能通电话，紫急通话时又需停止广播，很不方便。利用载波传送节目，不但可以避免上述缺点，还可提高线路利用率，延长广播时间。

农村有线广播所用的载波设备，最好是结构简单，价钱便宜，管理维护容易。

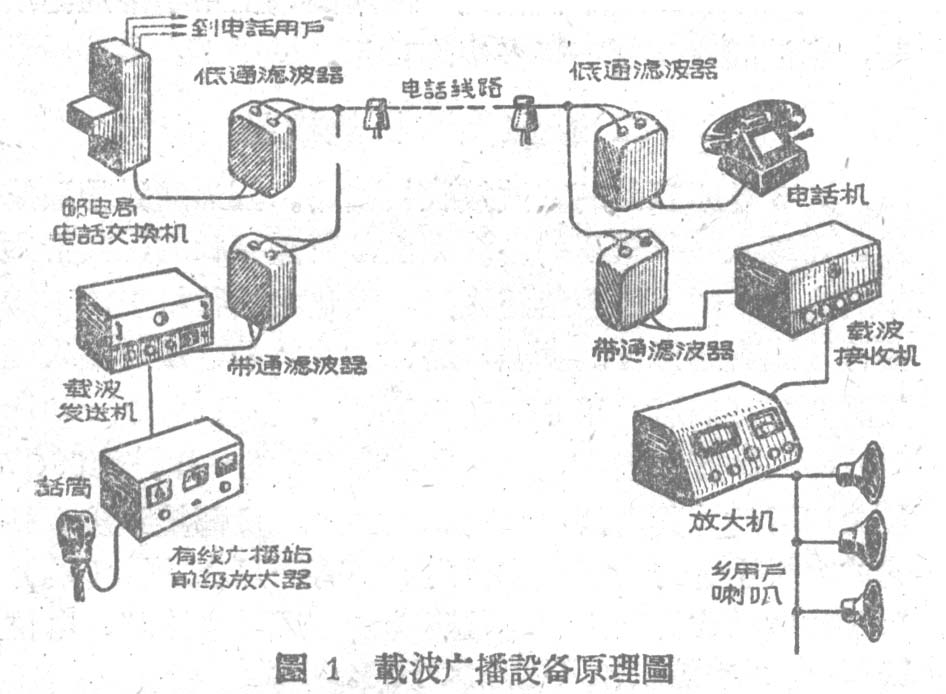

现介绍一套正在试验、效果已逐步令人满意的有线广播载波设备，这种设备系统的工作原理简图如图1。把有线广播站前级放大器输出的音频电流送入载波发送机，变成较高频率的调幅波，再通过带通滤波器送入城乡电话线路，传送到乡放大站。电话交换机的外线端接一只低通滤波器，以免广播电流干扰通话。为了同样目的在乡电话机的外线端也接一付低通滤波器。载波电流则经带通滤波器进入载波接收机。经检波后还原成原来的音频电流，送入放大器放大，再将放大后的音频电流送入用户喇叭。

为什么用带通滤波器而不用高通滤波器呢？这是因为我们试制的载波机用了双边带，载波频率也未加以抑止，与长途电信上所用的载波很不相同。倘在发送端不用带通滤波器而用高通滤波器，发送机输出的高次谐波会送到线路上去，以线路作天线向外辐射，干扰附近的无线电收音机；同样，若接收端不用带通滤波器，那么线路上感应来的无线电广播信号也会送入载波接收机，发生干扰。

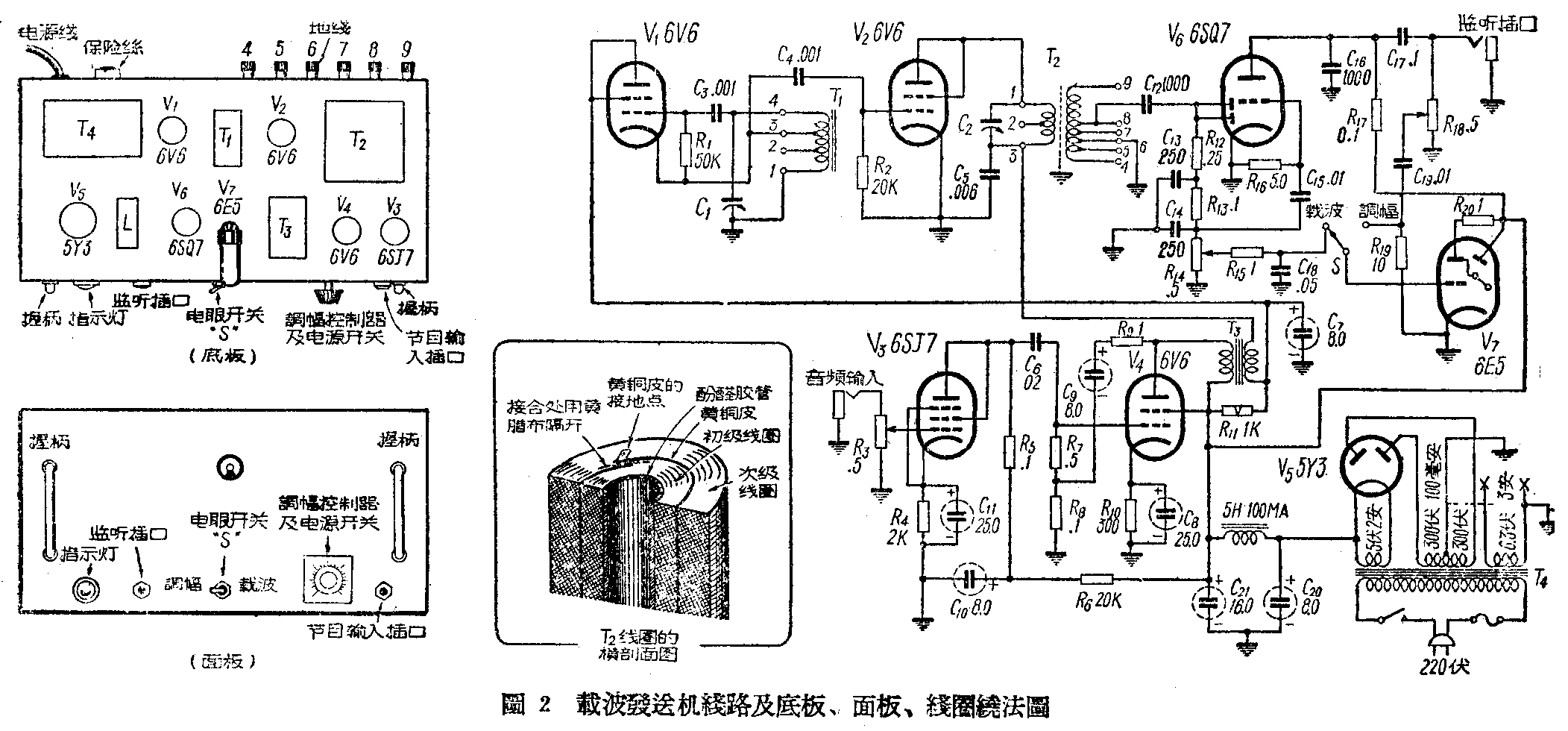

载波发送机的线路如图2，载波频率用20千周，用20千周的原因是频率低，线路损耗小。V\(_{1}\)（6V6）是振荡管，振荡电路是哈脱莱式，振荡线圈T1用硅钢片做铁心，它的横截面积是1/2"×1/2"，用0.35公厘径的漆包线绕450圈，每隔150圈抽一抽头，如图中所标的1、2、3、4。为了防止跳火，每层漆包线间全用黄蜡绸绝缘。铁心上用了0.7公厘的空气隙，用厚纸片垫住，这是为了使铁心不致饱和损害振荡波形。V\(_{2}\)是载波放大兼调幅管，用6V6一只接成三极管，由于频率低不需要中和。V2的屏槽路线圈T\(_{2}\)是空气心的，这样可以保证调幅的直线性，不致失真。T2绕在一根9公分长，直径12.7公厘的胶纸管上，绕线的宽度是3公分，两端各留出3公分以便装置线圈支架。初级用0.2公厘径漆包线绕3000圈，绕的方法与绕普通变压器一样，每层间垫黄蜡绸绝缘。次级的4—8接头间用36号漆包线绕600圈，每隔150圈做一抽头，即5，6，7三接头。8—9接头间用38号漆包线绕450圈。次级的接头6是接地线的，5—7的载波输出电压约10伏，4—6约20伏，9—6约30伏。

调幅变压器T\(_{3}\)的铁心用Ш19硅钢片叠厚19公厘（横断面积19×19公厘），初次级分别用38号漆包线绕2000及2400圈。硅钢片系对插，也可加垫一层薄玻璃纸。接线时要注意使初次级的直流磁化力互相抵消，免得自感量减低。

振荡级的槽路电容器C\(_{1}\)是0.0015微法左右，另并联一只收音机里常用的垫整电容器（最大电容量600微微法）作为精细调整振荡频率之用。

输出变压器T\(_{2}\)须装在隔离盒里，免得它的磁场干扰广播站里的收音机。

图2里的电眼是指示载波或调幅的强度的。从T\(_{2}\)次级第8端上产生的已调幅载波电压通过电容器C12加到V\(_{6}\)（6SQ7）的小屏上进行半波检波，检波后成为含有音频变化的直流脉动电压。这直流电压经R15和C\(_{18}\)的平滑作用变成稳定的直流电压，接到电眼开关“S”上注有“载波”的一方，这电压是和载波的强度成正比的。当开关扳向这边时，电眼便指示出载波的强度来。电位器R14装在发送机内部，是在校准时用来调节电眼上的直流电压的，日常工作中可不再改变它，经6SQ7小屏检波后所得的音频成份经电容器C\(_{15}\)接到6SQ7的栅极，被放大后再经电容器C17加在电位器R\(_{18}\)上，又经电位器上的抽头和电容器C19而接到电眼上去，指示调幅的程度。电位器R\(_{18}\)也是装在发送机内部的，须用起子校准。校准时可用音频振荡器送一稳定音频讯号到发送机里去，先把R3调节到100％调幅（用示波器观测），然后再调节R\(_{18}\)使电眼（开关扳在“调幅”位置）刚好合拢。以后在播音时，看到电眼合拢就知道是100％调幅了。工作时可把电眼开关经常放在“调幅”的位置，以便随时检查调幅的大小。监听插口里可插入一只耳机或簧舌式喇叭来监听发送机的音质，但插入耳机或喇叭以后，R18上的音频电压要降低，电眼不能完全合拢，只作轻微的闪动，因此当需要检查调幅程度时，必需临时把监听器拔出。

经按上述设计装妥以后，曾用400周和1000周测试输出波形，情况良好。而有线广播所用频率远较1000周为高，心须测试整个音频频带的响应特性。测试频带响应特性时，发现在1500周以上便开始衰减，5000周以上几乎不起调幅作用。自然这样设计是有毛病的，经详细检查，发现V\(_{2}\)（6V6）的屏路用3槽路，Q值比较高，谐振曲线很陡，20千周两边超出1500周，振幅便急剧下降，因此将C2烫掉不用。C\(_{2}\)既烫掉不用，T2上原用的静电隔离自然也就可以不用。

C\(_{2}\)烫掉以后频带响应的问题便解决了。即用5000周调幅，衰减仍不大，音质得到了保证。

V\(_{2}\)的输出有若干谐波，但因线路上用了带通滤波器，副波问题便起不了多少坏作用。

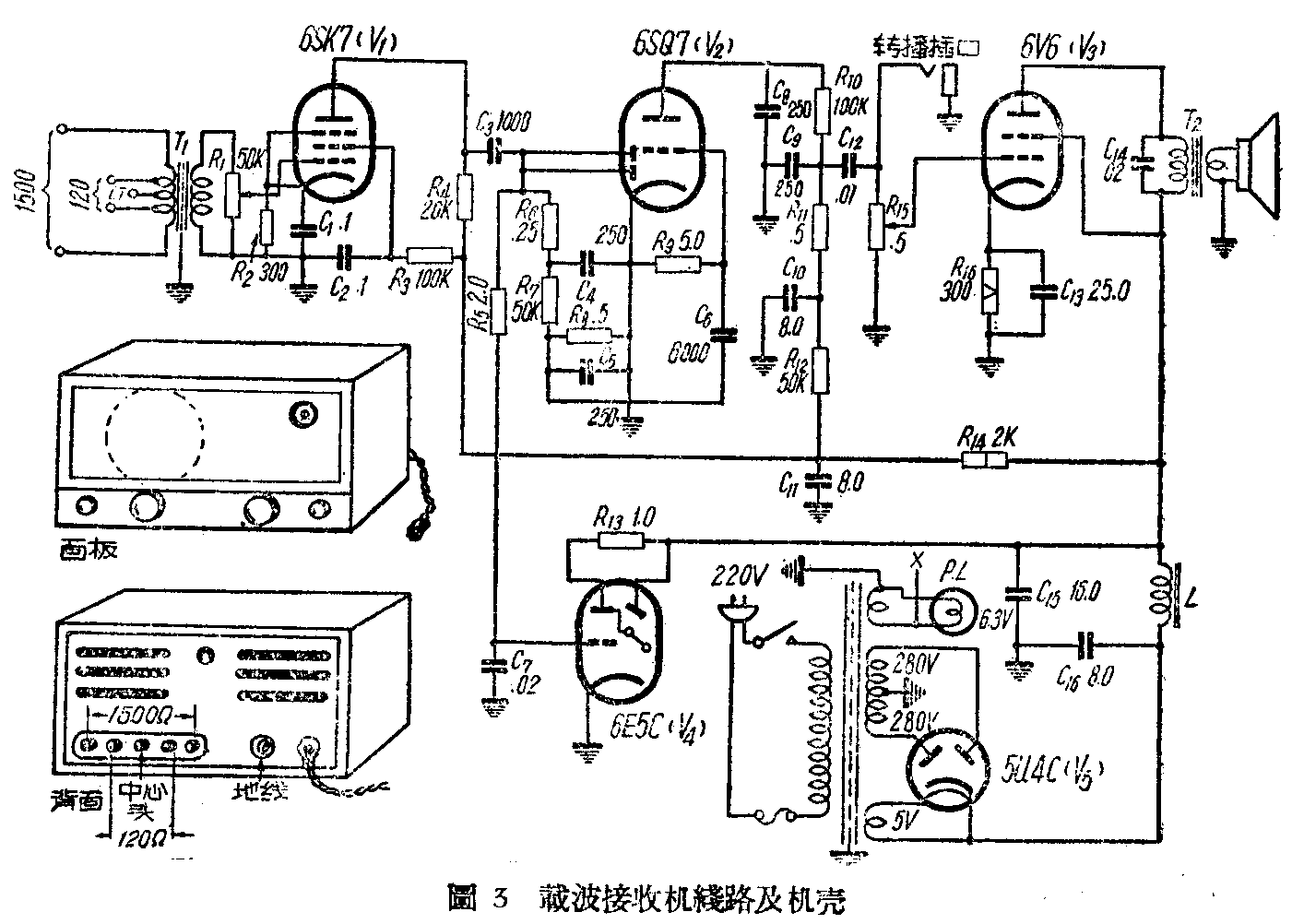

图3是原设计的载波接收机线路。因为通过带通滤波器而进入接收机里的电波完全是所需接收的，其他频率的电波不能通过带通滤波器，因此在接收机里就不需要再装置有选择性的调谐电路。载波讯号电压经输入变压器T\(_{1}\)升高以后，用6SK7（V1）放大，再经6SQ7（V\(_{2}\)）作半波检波和音频放大，作用和一般收音机一样。经6SQ7放大以后的音频电压接到转播插口上，可转接到放大站的扩大机上进行转播。在机内另装有一只强放管（V3）和水磁喇叭作监听之用。监听音量用R\(_{15}\)来控制。电位器R1是用来控制输入电压大小的。

输入变压器T\(_{1}\)是用Ш15型硅钢片叠厚15公厘（横截面积15×15公厘），次级用40号漆包线绕2000圈，初级阻抗分120欧和1500欧两种，以配合城市电话电缆或乡村双铁线的阻抗。用1500欧时，用36号漆包线绕35O圈，中心抽头备接成平衡输入。另在中心抽头的前后各50圈处作一抽头，作为120欧的输入接线端。

照图3的设计装好以后，发现高频响应也不好，检查结果，原来是检波器电路元件的数值有问题，R\(_{6}\)数值太大，C4、C\(_{5}\)在频率高时阻抗小，因此使高频削弱了。初步解决的办法是将R6换用2万欧的电阻，等于使电源内阻减低，音频响应特性就改好了。若将R\(_{4}\)、C3、R\(_{6}\)全去掉改用变压器交连，音频就更好，我们用的变压器是\(\frac{1}{2}\)"×1;2"硅钢片作铁心，初次级各用40号漆包线绕1000圈。将图2的R12改成2万欧，也使监听音质好。

6SQ7（V\(_{2}\)）屏路的C8、C\(_{9}\)和R10设计时是想滤去载波成分的，对高频衰减也很大，以去掉为宜。

此外，R\(_{8}\)上的电压太高，对电眼指示影响很坏，可将R8改为电位器，以便任意调节音频电压的大小。

滤波器在载波设备里要算是最主要的部份，若设计得不好就会造成串话、声音模糊、音弱等现象。各零件数值也要求准确，才能达到预期的效果。在我们试制的这套载波设备里共使用三种滤波器：（1）15千周低通滤波器，它的截止频率选取15千周，能让15千周以下的电波通过去，对高于15千周的频率则衰耗很大。是用来串接在电话电路、使电话频率能通过，而载波则过不去。（2）15—25千周带通滤波器，只能允许15—25千周的电波通过，而其他频率则被衰耗。用来连接在电话线路与载波发送机或载波接收机之间。（3）15千周高通滤波器，只能让15千周以上的较高频率通过，所以20千周的载波或其谐波、无线电波都能够通过，它对载波的衰耗比带通滤波器小，可以用在载波电路中途跳越电话交换机的地方，减少衰耗。但不能用在起端或终端，因为它没有阻止高频电波干扰的作用。以上三种滤波器都分成1500欧高阻抗线路用和120欧低阻抗线路用两种，下面分别加以说明：

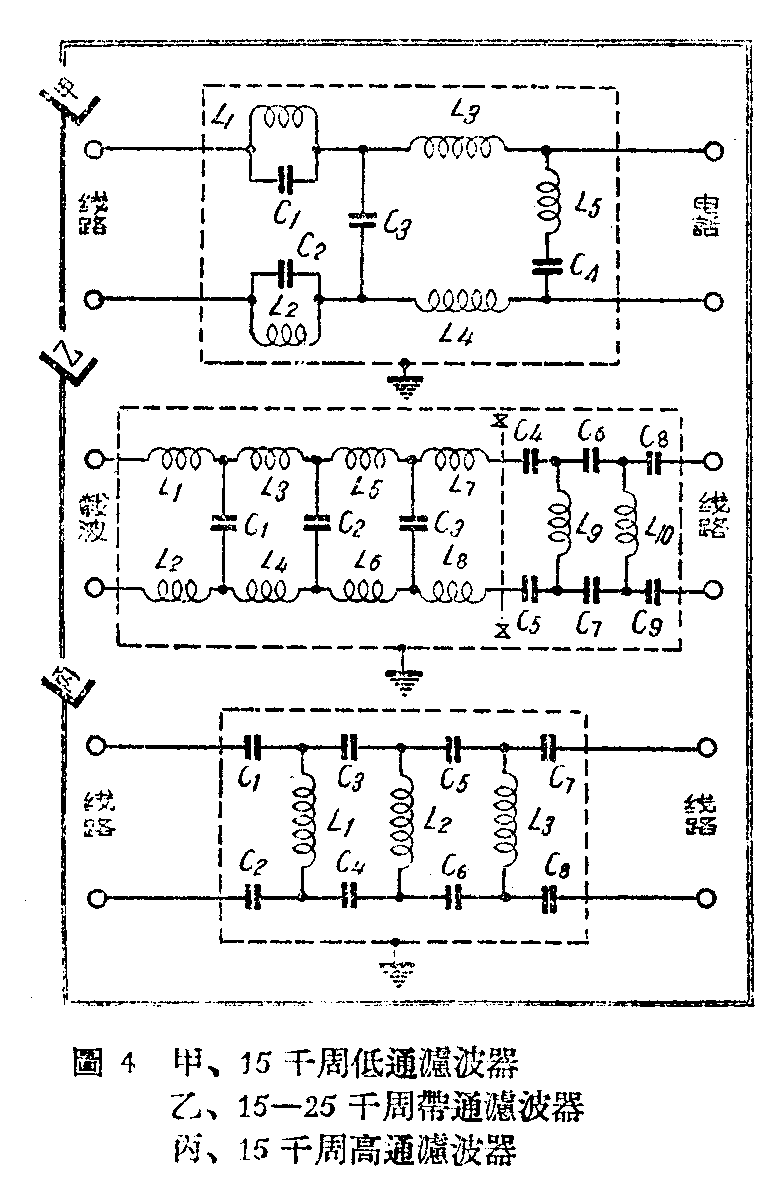

（1）15千周低通滤波器 线路如图4甲，左端是接电话线路的，该端对20千周载波阻抗最大，具有并联谐振特性，因此不消耗载波。右端接到电话机或交换机去，该端对20千周载波的阻抗最小，能把从左方串过来的少许残剩载波短路掉，不使进入电话机。

低通滤波器各零件数值列表于下：

（2）15—25千周带通滤波器 线路如图4乙，实际上是由一组只让25千周以下频率通过的低通滤波器和另一组只让15千周以上频率通过的高通滤波器组成的，结合起来就只能让15—25千周的频带通过了。在图4乙中X—X线的左方是25千周低通滤波器，X—X线的右方是15千周高通滤波器。高通的一侧是接到电话线路的，低通的一侧接到载波发送机或接收机。

下面是这种带通滤波器各零件的数值表：

（3）15千周高通滤波器 线路见图4丙，结构基本上是和图4乙的右端一样的，是专备作跳越中途交换机或加装中途放大器用的。各零件的数值如下表：

（罗鹏搏）（待续）
