超外差式收音机里普遍采用的二极管检波，由于这部分电路简单，往往被误认为无关重要。事实上，检波器元件应用不当，会引起严重的失真。通常对于一个检波器的设计，为了减少失真，是根据下面两个要求进行的： 1、检波器输入电压不小于10伏； 2、没有显著的交流并联现象。对于第一个要求很容易满足，因为超外差式收音机在接收本地电台时，输入到检波级的电压一般可达10—20伏；对于第2个要求就较困难。本文仅就交流并联现象的产生和避免加以说明。
交流并联现象的产生是由于受到：1、电压放大管的栅极电阻；2、自动音量控制系统和3、调谐指示管的影响。事实上，要完全消除交流并联的影响是不可能的，我们能做的仅仅是尽量减少这种影响。
电压放大管栅极电阻的影响

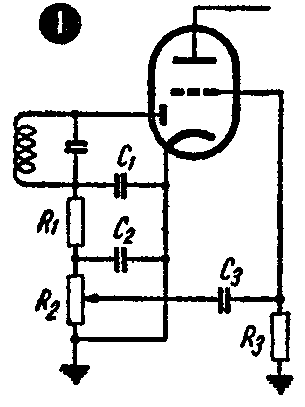

图1是一个最常见的二极管检波电路，它的直流负荷是R\(_{1}\)和R2的串联值。但是对音频电压而言，电压放大管的栅极电阻R\(_{3}\)是和R2并联着的，因为C\(_{3}\)的容抗在音频时可忽略不计。当R2（音量控制电位器）向上转到最大值时，R\(_{3}\)的并联作用最为显著。现在让我们看一下交流并联是怎样产生失真的。图2中的横坐标是检波电压的直流分量U=，纵坐标是检波电流的直流分量I\(_{=}\)，Um是输入信号电压的振幅。从图中可以看出，当无R3并联影响时，检波电压1的波形和输入电压相同；当有R\(_{3}\)并联影响时，检波器的负荷就是R1加上R\(_{2}\)和R3的并联值，负荷电阻减少。于是检波电压的波形就像图2中的2那样顶部被削平了，产生严重的失真。这种失真被称为“截断波幅畸变”。
按照理论计算，当R\(_{A}\)C=（0.8-0.9）RDC时可无截断波幅畸变，式中R\(_{A}\)C是交流负荷电阻，即图1中R1加R\(_{2}\)和R3的并联值；R\(_{D}\)C是直流负荷电阻，即R1加R\(_{2}\)之和。通常R1为50千欧，R\(_{2}\)为500千欧，R3不大于1兆欧，因此R\(_{2}\)转到接近最大值时，R3的并联作用显著，失真严重。
减少栅极电阻的影响，有下面两种方法：
1．采用高放大系数的电子管应用栅漏偏压，R\(_{3}\)可用到10兆欧，于是R3的并联作用就相对地减小了。
2．将低频放大部分的放大倍数设计得高一些，这样可使R\(_{2}\)转在较小的位置而减少并联的影响。当R2转到最大位置的1/5处，这种失真是可以忽略的。
自动音量控制系统的影响

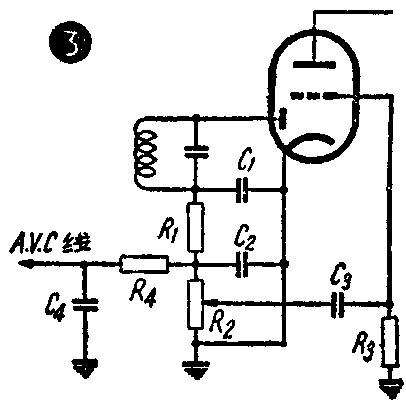

图3是一个最简单的自动音量控制电路，较图1的电路多了一个R\(_{4}\)和C4。由于C\(_{4}\)的容量很大，对音频的容抗很小可以忽略，于是在音频时和R2并联的不仅是R\(_{3}\)还有R4，而且R\(_{2}\)不论转到何处，R4的并联作用始终很显著，它对失真的影响较R\(_{3}\)的影响更大。测试证明，当R2为500千欧，R\(_{4}\)为1兆欧时，输入电压在音频400周100%调幅时，失真达23%，这个数值还只是R4单独的影响，若把R\(_{3}\)的影响考虑进去，失真更大。由此可见，检波器的失真问题是不容忽视的。
在应用双二极管作检波时，可将一个两极管作检波，另一个二检管作自动音量控制电压整流，将这一个二检管的屏极接到中频变压器的初级如图4，这样的接法可使自动音量控制系统的元件不对R\(_{2}\)发生并联作用，从而减少失真。当然R4和R\(_{5}\)还会从初级反射到次级，但这个影响很小，可以忽略。不过注意，这样接时C5的绝缘必须良好，否则有损坏电子管之虞。图4的电路和一般延迟式自动音量控制电路相仿，不过延迟电压为零。
调谐指示管的影响
在电路里接入调谐指示管（电眼），也将产生交流并联现象使失真增大。如果“电眼”管的栅极接在R\(_{1}\)的上端，必须串联一个2兆欧的电阻，以减少失真，或者将栅极接在R4的自动音量控制负压上。但要注意，采用延迟式自动音量控制时，就不能这样接法，因为当输入信号电压小于延迟电压时，没有自动音量控制负压，电眼不发生作用。（穆千圻编写）
