本刊1957年第5期上介绍了印刷电路在工业生产条件下的几种制造方法。本文介绍的则是在业余条件下的一种变相的印刷电路，今暂名为“描绘电路”。

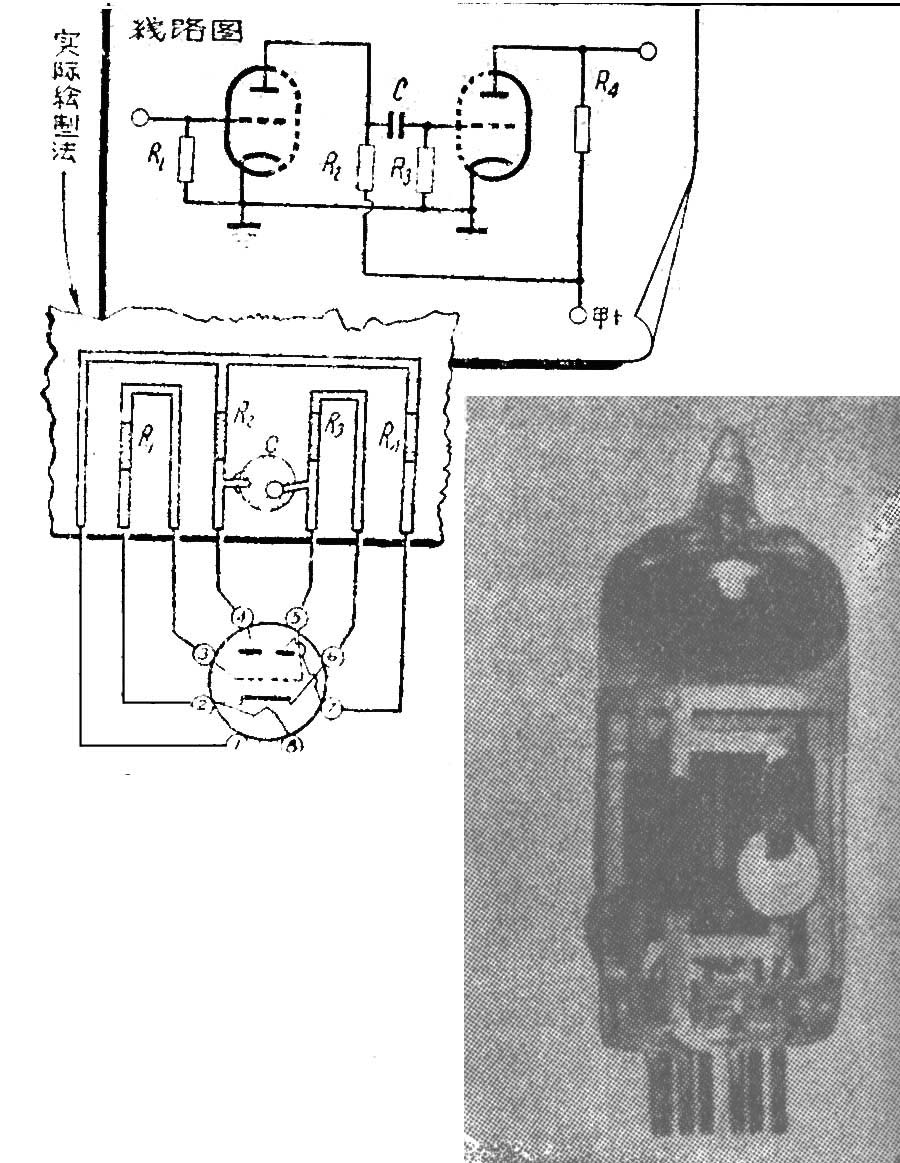

描绘电路特别适合于制作小型低功率的无线电机件，例如收音机，助听器及低功率的发射机等。用描绘电路制做成的机件，它的体积通常只有用焊接法做的同型机件的1/6-1/10大。图1是一个描绘电路的例子——画在电子管上的两级音频放大器。
制作描绘电路所需要的工具并不复杂，最主要的包括几瓶电导率高的“颜料”，和比阻不同的做电阻的颜料，一瓶绝缘度较好的清漆（俗名脑克），一瓶稀释溶液。这些颜料，自己制备很容易，用这套颜料可以画制电路中的导线，各种阻值的电阻，射频线圈及准确性稳定性要求不高的小容量电容器（例如100微微法以下），电路可以画在一块绝缘板上，或者画在一些本身绝缘的零件上，例如电子管玻璃泡上，电容器外壳上等等。第一步先根据电路结构设计出电路草图（零件排列位置图），然后再绘制（如图2）。胶板应选用绝缘度好，不吸收液体，同时不致被稀释液所溶化的。有些胶板或玻璃片上，颜料很难附着，颜料干后往往就会脱落，此时可在画之前先在玻璃上刷一层清漆，待漆干后再画在漆上。当我们设计不好时，时常会碰到两线需要交叉通过的情形，此时可以有两种解决办法，一种是光画一条线，待它干燥后在交叉点上涂上一层清漆，待清漆干后再在清漆上画另一条线；另外的方法是可以在胶板上铆上两个用铜焊片，使两条交叉的接线中的一条由胶板背面绕过。在画制电阻以前，必须先根据“颜料”特性长度宽度不同的电阻值测定出一张图表来，然后根据图表及电阻数值画出应有的宽度及长度。如果某一个电阻数值必须十分精确，则可以先将电阻数值画小些（也就是画得略宽一些），待颜料干燥后，再用针尖刮去一部份颜料以达到应有的数值。当然这种修正工作必须十分小心谨慎。一些小容量而又要求不高的图1画在电子管上的两级音频放大器。
电容器也可以自制，方法是先用“颜料”画一层作为一个极片，然后涂—层清漆作为介质，在清漆上再涂一层“颜料”作为另一极片。各种一端接地的旁路电容器，则制作上更为简单，仅须在金属底板上涂一层清漆作介质，然后在清漆上再涂一层颜料作为极片接到旁路点即成。电路全部绘成后，必须充分干燥，干燥时可以用一个60瓦的灯泡烘烤一两小时就够了，温度不得超过华氏150度，否则颜料就会起泡泡。
下面谈谈颜料的制备方法：
①导体颜料（画接线用的），用银或铜在细油石上磨（通常磨工具的油石有粗细两面，采用细的一面），磨的时候沾水，磨成浆后，刮下来放在玻璃杯里，待磨了三分之一杯左右后，可只在杯中加清水，然后激烈的搅动杯中的液体，搅的时候不要作圆周运动以免形成漩涡，然后沉淀半分钟倒去上面的水，杯底沉积的就是银粉或铜粉。当然这里面不可避免的掺杂着矽化炭粉末，但只要数量不太多是没有很大关系的。粉末风干后倒入清漆溶液中（以丙酮作为溶剂，浓度是1％一3% ），粉末与溶液的体积比是1：1左右。两个旧银元就可从做成半墨水瓶颜料，用银颜料比铜颜料的稳定性好，而电阻也比较小。铜颜料绘制的电路，搁置日久，电阻会增加，效率降低。普通颜料店里卖的“金粉”也可以用。
②电阻“颜料”的制备方法大致与染体“颜料”相同，只不过是在染体“颜料”中加入适量的绝缘粉末，例如石膏粉、已经凝结过的水泥粉等。
③绝缘材料（清漆）俗名脑克，可以在油漆店里买到（原来是喷漆时用的），有糊状及片状固体两种都可以，买回后放在丙酮中，制成溶液，浓度约为5% 。
④稀释溶液，最好是用化学纯度的丙酮（俗名亚西通）。
描绘电路事实上不仅适合业余爱好者，对于小产量的生产单位，实验室都很适用，采用描绘电路及超小型零件，可以做出许多种特小型的电子仪器。（沈铭宏）
