纸管线圈的防潮方法

🏠 首页 《无线电》杂志 1958年 🔗 第4期 🔗 第14页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 简政 🔗

一般采用纸管线圈的长短波收音机,往往由于气候变化,线圈纸管吸收空气中的水份,影响了线圈的Q值,减低了收听短波的灵敏度。这里介绍一个防止线圈受潮的方法。无线电爱好者不妨一试。

找一根废日光灯管,先用锉尖(或用砂轮碎片的棱角)根据所需尺寸,在废灯管上划一条细痕(如图1)。在划细痕的部位,绕1.5分厘粗的纱绳1、2圈。用吸管把火滴滴在纱绳上,使纱绳吸足火酒。将纱绳上的火酒燃着,使灯管局部受热顺着划过细痕的地方爆裂。将裂下来的玻璃管段的两端,用细金刚砂的砂布将锐口研磨成钝口。把磨去锐口的玻璃管段,擦去内壁的发光剂(注意,这是一种有毒的物质,不要用手去碰触)竖立在桌面上(如图2),并衬一张纸。

在管内浇铸绝缘腊,高约1公分,冷后将多余的纸边剪去(可以利用已坏的电容器两端封头的绝缘腊)。再找一个扁平的软木塞(一般药片瓶内往往有这种软木塞)。其大小以恰能塞入玻璃管,不松不紧为度。

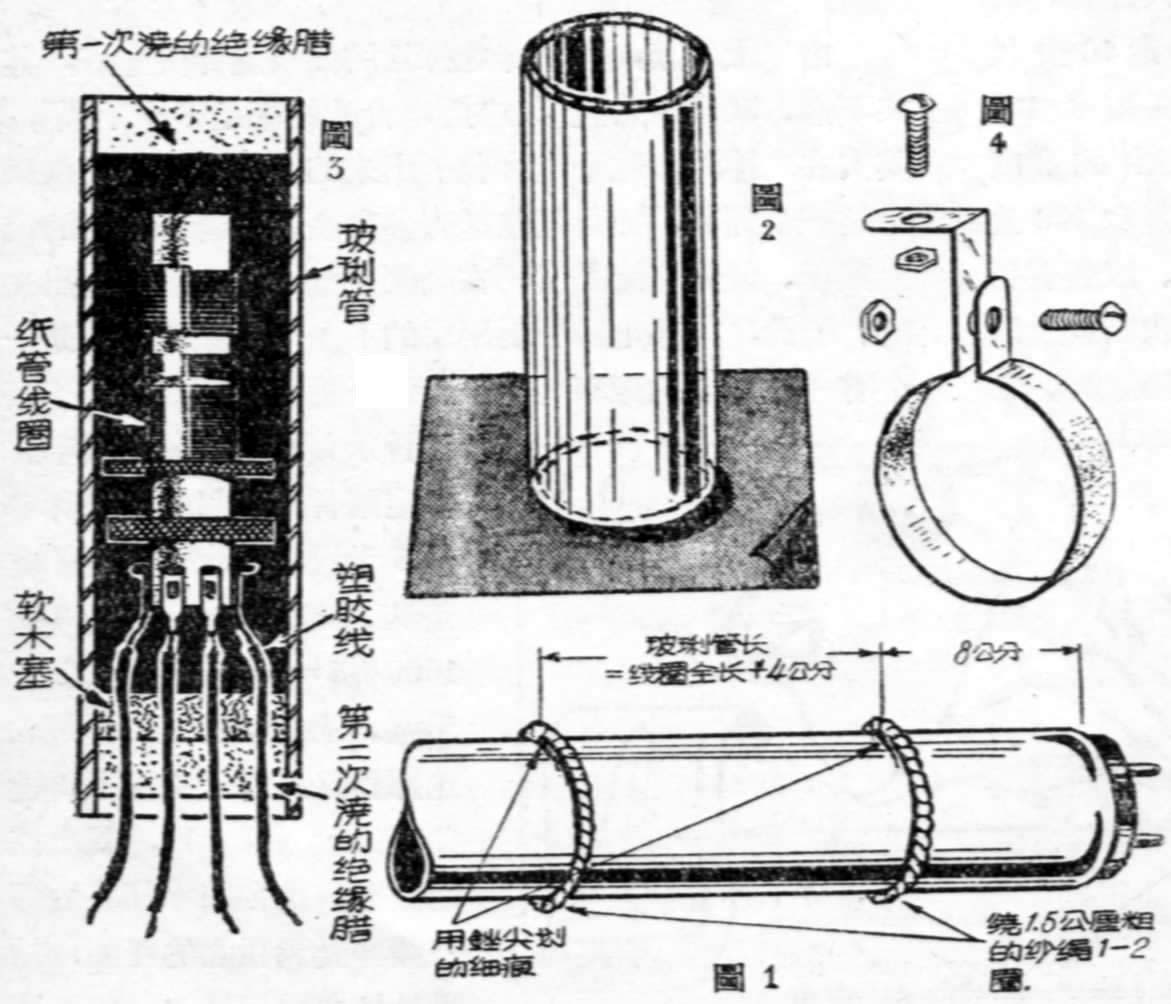

图1
图1 🔍原图 (1171×1004)

将线圈各接线脚全部焊接上适当长度的塑胶绝缘线(最好用不同色彩的塑胶绝缘线)。将这些已焊牢的接线,顺序穿过扁平软木塞(注意,应从软木塞的小头向大头穿。事前可以用洋钉在软木塞上适当部位穿孔)。然后将线圈放入上面所准备的玻璃管内(线圈脚如果碍事,可剪去),并小心地把穿好线的软木塞塞入玻璃管约6至1)公厘(图3)。

最后用绝缘腊浇铸封口。找两条厚约0.5公厘,宽约6-8公厘的铁皮或稍厚一点的铝皮,根据玻璃管的大小,按照(图4)的形状制成两只夹子,用小罗丝夹在已“封闭”完毕的玻璃管两端。再用小罗丝固定在底盘上。即可进行接线。

“封闭”的操作,最好在气候干燥的时候进行。如果在管内放置一点吸潮剂(如吸水矽胶等)效果将更好。(简政)
