这里介绍业余无线电爱好者一架不用双连电容器的简单超外差机。

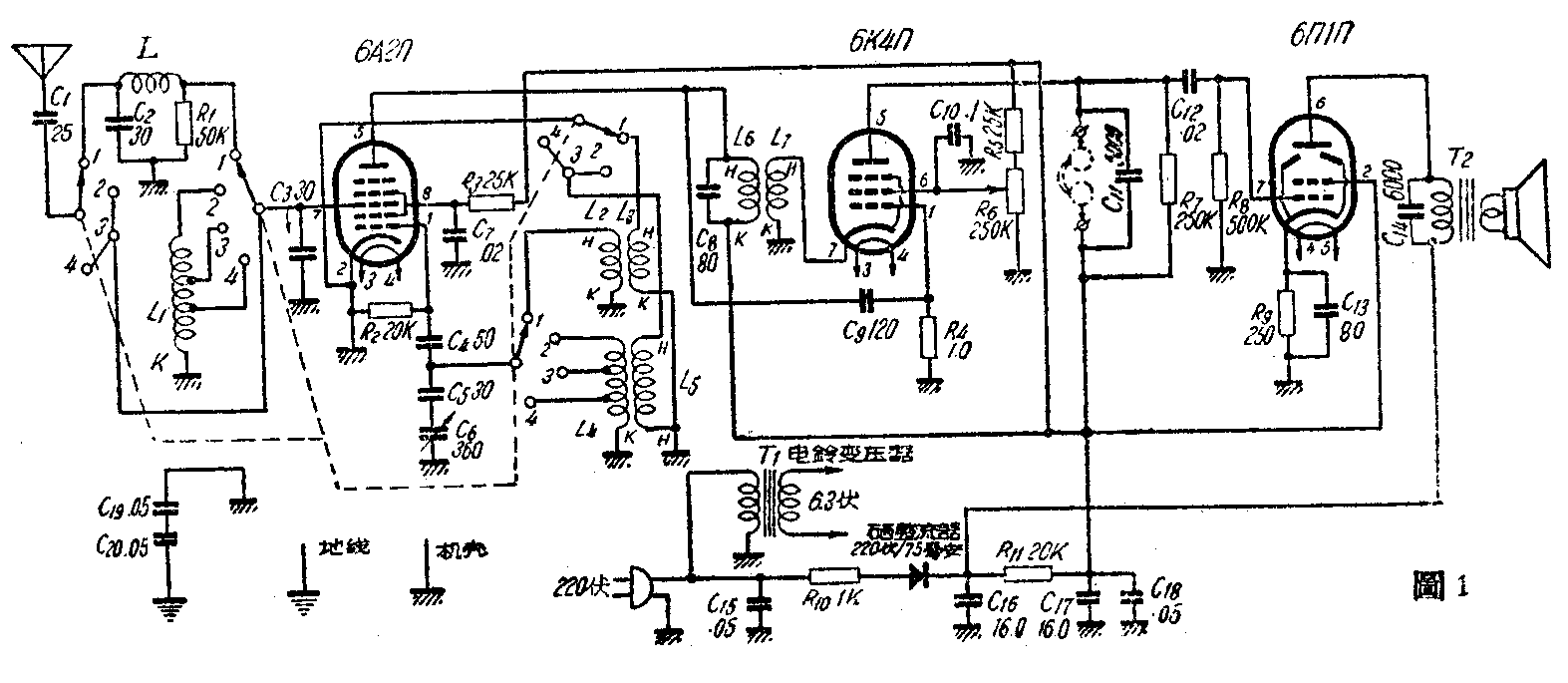

此机的电路图如图1所示，从图中就可知道这是一架不调谐输入的全波外差机，只有一个调谐回路用于改变本地振荡频率而达到选择电台的目的。
自天线进入的高频信号电流经过由C\(_{2}\) 、高频扼流圈L及C3组成的低通滤波器后（在短波波段则不经过此滤波器），直接加至6A2Π变频管的信号栅上。这里的本机振荡和一般的外差机短波段的电路并无异处故不再介绍。经过变频后的中频信号加到由线圈L\(_{6}\)及电容器C8所组成的并联谐振回路上。然后经交连电容器C\(_{9}\)输至第二检波管6K4Π的栅极上。这里的6K4Π是作栅极再生检波，再生是借阴极电流流过线圈L7而回输至L\(_{8}\)而产生的，再生力的强弱则用帘栅极降压电位器R6来控制。至于短波段则分为三个分波段，输入信号不经过滤波器而直接加至调谐回路上。此三个调谐回路分别调至三个分波段的中间，故在各波段内的信号差不多都可通过，但对波段外的假象信号的衰减则很厉害。
此机的另一特点是采用非常高的中频（一般外差机中都用465千周，此机用1900千周，即1.9兆周），所以再在输入回路中用一个固定的低通滤波器就可与一般用双连电容器有调谐输入回路的外差机的性能相比媲美。
因为一般不调谐输入的外差机的主要缺点是象频干扰及混合。但这里由于采用了很高的中频及低通滤波器，故基本上可消除这一缺点。因为一般中波广播在500-1600千周（即0.5-1.6兆周）范围内，而现在2倍中频等于2×1.9=3.8兆周，就是说象频范围为5+3.8=4.3兆周至1.6十3.8=5.4兆周。故若使低通滤波器的截止频率采用1.6兆周的话，那么象频就根本进不来，而信号频率（．5－1.6兆周）则仍畅通无阻，这样就克服了不用调谐输入回路的主要缺点。至于短波段的象频，在上节中已讲过，它虽没低通滤波器，但由于有波段很窄的输入回路故亦可防止。
在图1中的C\(_{l}\)、C2、R\(_{1}\)、R2及高扼圈L所组成的网络就是避免假象信号用的。其中C\(_{1}\)为天线交连电容器，而C2、高扼圈L及C\(_{3}\)则组成Π形低通滤波器。其中R1很重要，定有两种作用：1．作为变频管6A2Π的栅漏；2．作为滤波器的匹配负荷。
由于采取了很高的中频，故本地振荡频率亦相应提高（自0.5＋1.9=2.4兆周到1.6＋1.9=3.5兆周）。在这样窄的频带里，可变电容器本来可用得小一些，但为了适合目前一般可变电容器的容量，故仍采用360微法左右的。这时在中波段它的调谐范围就可约自2.05兆周至3.5兆周，也就是说可收2.05-1.9=0.15兆周至3.5-1.9=1.6兆周的信号，即是说它不但可收中波还可收长波，这一点对东北地区的同志是非常合适的。
由于中频的提高及输入调谐槽路的取消，不但可不采用双连可变电容器，同时还可省去统调（跟踪）的手续，这样在装配一架外差机时就方便得多了。因为我刚知道统调工作若没有精密仪器或熟练的经验是不易做好的。其次由于提高中频，故中频变压器的圈数亦大大减小，可使我们很容易地自己动手绕制。
不调谐输入的另一缺点是选择性及灵敏度较差，但这些问题在此机中也很巧妙地解决了。
此机的第二检波是采用五极管栅极再生检波。由于采用栅检波及再生，故它的灵敏度及选择性可大大提高，以补助不调谐输入的不足。采用再生时还有自动调节选择性的好处。我们知道，再生愈强，灵敏度愈高，选择性亦愈好，传通频带就愈窄；再生愈弱，灵敏度愈差，选择性亦愈差，而这正是我们所希望的。因为当我们接收本地电台时，一般是不要灵敏度而亦不怕干扰的；而在接收远地电台时则要求灵敏度高而选择性好，只有这样才不致有严重干扰。
在理论上说，不调谐输入可能使信号杂音比稍小一些，但在实际应用上是听不出来的。
第二检波是用6K4Π，如上面所说它是采用栅检波，阴极再生，用改变帘栅压来控制再生的强弱。
电源供给可采用一般二、三管收音机的电源部分，为经济及耐用，采用了电铃变压器及国产硒整流器。

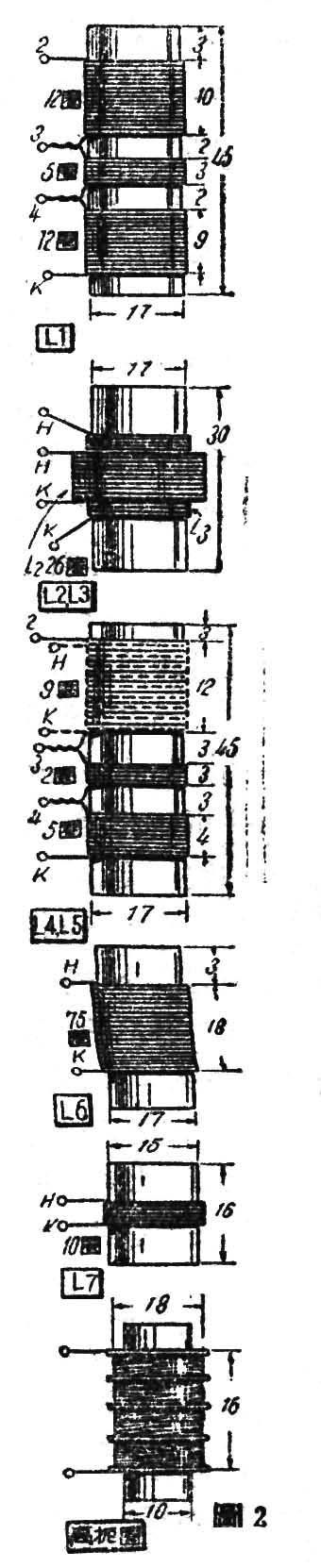

各线圈及中频变压器的绕法见图2。
听耳机时，可如图中虚线所示接入耳机及C\(_{11}\)，若要放喇叭的话，可再加一级6Π1Π放大，这时耳机及C11即可取去，前面电路及整流电路可毫不变动。
在装置时，中频虽然比一般的高了很多，但因它没有中放级，不致引起振荡，故装置亦很容易。应该注意的是高频扼流圈L与L\(_{1}\)虽都可放在底盘的上面，但必须离远些，且应互相垂直。
I\(_{4}\)、L5 、L\(_{2}\) 及L3可放在一处（在底盘下面），但应与L\(_{6}\)及L7远离，亦应互相垂直。L\(_{7}\)放在置应使当R6约旋至中间处再生开始振荡时，然后固定L\(_{7}\)的位置。若不起再生，可将L7 倒一个头放入。
此机由于中频较高，故各电台在刻度盘中较挤，但这可用较大的拉线缓动度盘来解决。（沈成衡）
