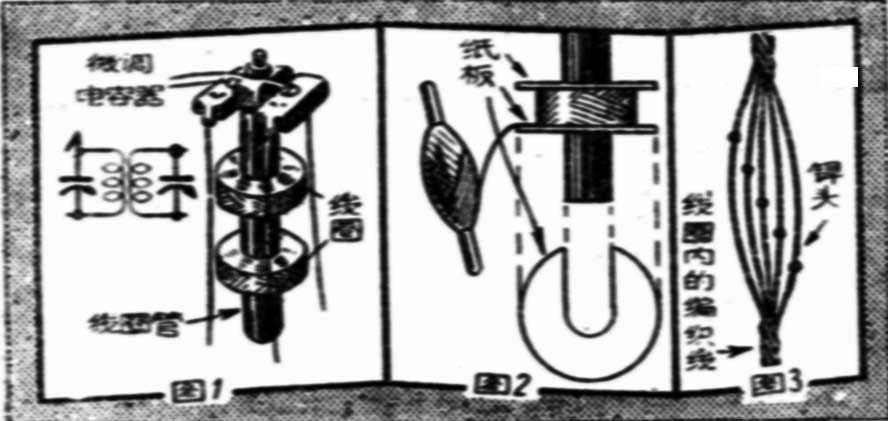

中频变压器内部有两个蜂房式线圈，各与一个微调电容器并联（图1），线圈是由几股极细的漆包或丝包线绕成的，股数愈多，变压器的质量就愈好。线圈断掉几股或全部断线，是中频变压器最常见的故障。这种情况又多是发生在雨季时霉断的。霉断的线圈霉点大多在外部的几层上分布着，可以将导线小心地拆开，一直到最后一个断头，用欧姆表或听筒导通器试过，证明再没有断头，就可以将线端焊到原来的焊片上，重装在收音机里，虽然拆去一些线对它的电感量有些影响，但由于微调电容器的作用，经过调谐后仍可应用。
如果断头在线圈内部，也需要将线拆开，一直到断头处把线接好，这时剪两块厚圆纸板（图2）嵌在线圈梗上（开口一个向左，一个向右），将拆出的线用乱叠绕的方法重行绕上，在蜜腊里煎煮十余分钟取出，待大半凝固时，将纸板抽去（或仍旧留着亦可），将线端焊回焊片上，即已修好。
焊接这种多股编织线的断头时，要参差地逐根焊接（图3）。这样，在绞合时接口就不会互碰，重绕时不需绝缘物，也不会短路。
线圈没有全断的中频变压器，用听筒导通器是测试不出来的，因为只要它仅剩下一股线未断，导通器也仍有声响；测量多股线内有没有个别断线时，要用比较精密的低欧表。
下面再谈谈废中频变压器的利用。对于仅剩下一个完好线圈的中频变压器，可以作如下用途：

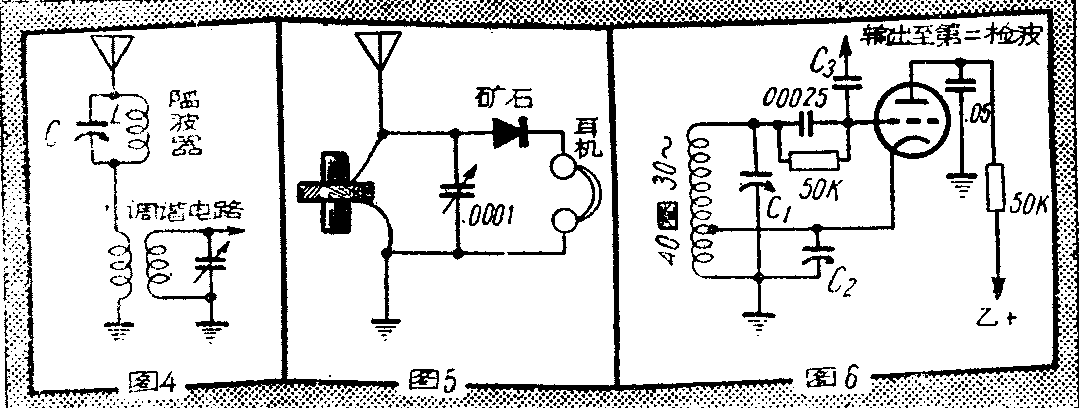

1.超外差式收音机有时会受到江（海）岸电台电报声的干扰，因为它们的频率接近500千周，会直接窜入中频电路，用中频变压器的一个线圈和它的微调电容器作为输入回路的陷波器可以避免干扰，办法是把隔离罩及坏的那组线圈及电容器取去，把好线圈的两条引出线跨接在天线与收音机输入端间（图4）。调节C，使干扰的电报声最小即可。
2．未断线的那组线圈还可利用作高频扼流圈，当然中频变压器线圈的电感是太小了，但在要求不严格的场合仍可用。
3．利用未坏的那组线圈作单回路矿石机的线圈（与其并联的微调电容器应拆去），与100微微法的可变电容器并联，能接收广播段内的电台（图5）。
4．我们知道外差机是不能接收等幅电报的，要接收电报必须加一个差拍振荡器。中频变压器的一个线圈可利用来做差拍振荡器的振荡线圈。此时可把中频线圈拆下30—40圈抽一个头出来，然后把线再乱绕上，即改成哈脱莱式的振荡线圈，可照图6连接成为差拍振荡器，其中L\(_{1}\)、C2是原来的微调电容器，调C\(_{2}\)可略变差拍出来的频率，即改变接收电报声的音调。C3乃输出电容器，电容量只要很小，约1—5微微法左右，实际上可用一条绝缘线在检波管的输入电路的线上绕几圈即可。
5．把两个微调电容器并联起来，作外差机变频器上广播波段的垫整电容器，拆开来分别用时，可作调谐线圈的补偿电容器。
6．隔离罩可作装高放级的隔离高放线圈之用，也可作为花生管，GT管的隔离罩，这时可在罩上钻几个小孔，以便散热。
7．如是铁粉心的中频变压器，其铁粉心亦可拆下加以利用，把它放在自制的调谐线圈中，灵敏度可增进不少。（冯报本 冯炜然）
