国产钟声牌“631A”型磁带录音机故障检修

🏠 首页 《无线电》杂志 1958年 🔗 第3期 🔗 第17页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 陈觉民 🔗

国产钟声牌“631A”型磁带录音机是公私合营上海钟声录音器材厂出品,全国各地人民电台,有线广播站及其他单位都普遍使用。今将检修“631A”型磁带录音机的一些经验简述如下,以作参考。

一般构造

一、电路全机共用七只电子管,其中V\(_{1}\)、V2、V\(_{3}\)和V4等四只电子管组成录音、放音双用音频扩大机;V\(_{5}\)担任超音频振荡器,能产生35—40千周左右频率之振荡电压供给抹音及录音偏磁电流之用,为了使磁带有均匀的磁感应而获得良好的频率响应,所以用恒电流录音方式录音,为了减少失真度起见,在放音时利用了负回输;V7担任录音输入电平指示器,V\(_{6}\)担任整流,电源整流部分与扩大机分开装置以减低交流声。(线路图见本期25页)

二、传动结构传动结构主要由一只四极四线圈之罩极式电动机(俗称马达)为动力,飞轮、卷带盘、供带盘的转动力都由电动机供给,在录音、放音时的磁带直线速度为每秒19.05公分,倒带速度为放音、录音带速十倍左右,电动机装在机械传动部下面。本机外形前面左方红色长方形罩内为高导磁合金片制成的磁头,左面一只为抹音磁头,右面一只为录音、放音两用磁头,磁头外面并用特制合金材料制成罩子,来隔离交流声。

故障检修

“631A”磁带录音机分三大部分,一、机械传动部分,二、音频扩大机部分,三、磁头部分。所以在故障方面也分三部分来讨论。

一、机械传动部分故障

(一)电动机(马达)发高热 电动机发高热的原因有下列几个:

1.电动机不能转动 电动机受猛烈振动后,内部转子与定子相碰,使电动机不能转动,必须立即切断电源,因电动机不能转动时,电动机内部线圈电流剧增,使电动机迅速发高热,可能将线圈烧毁。修理方法可将电动机从机械传动部分拆下,旋松电动机上四只对旋螺丝,校整转子与定子之间的距离,使转子与定子互相不碰即可。

2.电动机转子与定子磨擦 因电动机使用长久,轴承与轴瓦磨擦过久,使轴瓦洞孔磨损变大,故当电源接上时,定子产生磁性,将转子吸引一边转动,故与定子发生磨擦,使电动机负荷增大而发高热。修复的方法,是掉换新轴瓦。

3.电动机电源插子与插座接触不良 因电动机五脚插子与插座接触不良,往往使四极四线圈的电动机只有两只线圈通有电流,其他两只线圈因接触不良未通电流,虽然电动机能够转动,但速度较慢,结果使电动机发高热。修理方法是使接触不良之处重新接触良好。

(二)顺带及倒带时,磁带盘转动不正常或不转 修理方法如下:

1.将电动机上夹住钢片的校正板两只螺丝旋松,再行调整前后距离,使过桥橡胶轮能紧靠飞轮及供带轮。

2.消除电动机轴套、飞轮、橡胶过桥轮以及供带轮上之污渍、或油渍,以免有活脱现象,造成时转时不转毛病。

3.因过桥橡胶轮运用一个时期后,外圆磨损,直径变小,造成活脱现象,必须掉换新橡胶轮。

4.录音或放音时卷带盘不转,可能是卷带盘下之橡胶传动带脱落或外圆变大而失效之故,可重新装妥或掉换一个新的。

5.供带盘及卷带盘刹车不灵,造成在倒带时断带或松带。可调整供带盘及卷带盘下之弹簧,使它不紧不松。

二、音频扩大机部分之故障

(一)交流声 交流声在产生为音频扩大机常有弊病,其原因及修理方法如下:

1.机壳后面交流声平衡器之100欧线绕电位器尚未调节妥当,需重新调整之,调整至交流声最少一点为止。

2.录音磁头之合金罩中心眼与中心螺丝相碰,引起严重之交流声。修理方法,可设法使合金罩中心眼与中心螺丝不相碰,并先放入胶木垫片或其他绝缘性垫片,然后再旋进六角螺帽,螺帽上再加放绝缘弹性纸或青壳纸一小块,防止与红色长方形罩相碰,六角螺帽也不能与录音磁头罩相碰。

3.扩大机前置放大之栅极回路另件与其他另件靠近,引起不必要之感应而产生交流声。在机器出厂时录音机之线路及另件排列,均经过设计与试验,对另件之排列有一定的位置,故在修理时,不要随意变更,前置放大级栅极回路另件排列位置,如必须改变时,应尽量与其他级另件分离或成直角,可减少不必要之感应。尤其是灯丝回路之接线必须与栅极回路远离。

4.电子管灯座与灯脚接触不良亦能引起交流声,可将各电子管左右摇动,若摇动时交流声减小,则此灯座与灯脚接触不良,可设法修复之。

(二)失真

1.一般因扩大机部分之另件失效或容量变值而引起失真(如电子管、电阻、电容器等失效或变值均能引起失真),可参照一般扩大机修理方法。

图1
图1 🔍原图 (335×334)

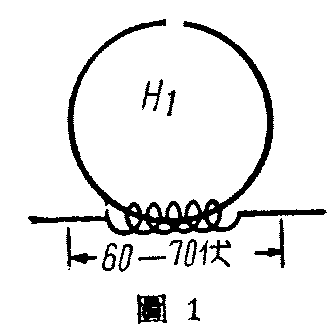

2.录音时无偏压电流而造成失真,录音偏压系超音频振荡管V\(_{5}\)屏级经C18而供给录音磁头(H\(_{1}\)),可用电子管电压表在录音磁头线圈(H1)两端(图1)测量其超音频电压是否有60—70伏(测量时录放开关需拨在“录”字处;若拨在“放”字处录音磁头两端不能测得超音频电压),若无超音频电压,有下列原因:①、C\(_{18}\)或C20或C\(_{22}\)失效或变值,②、V5失效不能产生振荡,③、振荡线圈L\(_{1}\)内部断路或短路,由于以上某种原因,使振荡回路不能产生振荡,故无振荡电压,可掉换良好之电子普及另件。

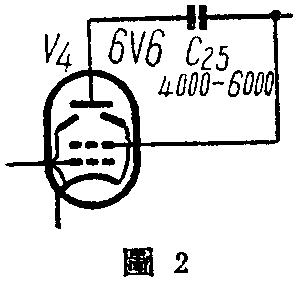

3.录音时偏压太低而造成失真,若用电子管电压表测得偏压在50伏以下时,因偏压太低不合标准而造成失真,其偏压过低之原因如下:①、录音磁头中心螺丝与录音磁头合金罩中心眼相碰,等于一圈很大的短路线圈,故使偏压降低,修理方法可参照前节解决交流声办法。②、C\(_{18}\)容量太小,可在C18两端并联一只100微微法云母电容器。③、超音频振荡部分与扩大机部分产生回输作用,当音量控制电位器R\(_{12}\)开至最大时回输亦大,使录音磁头上之偏压降低造成失真,修理方法可在V4屏极与帘栅极之间加接400-600微微法云母电容器即可解决(图2)。

图2
图2 🔍原图 (308×285)

(三)啸叫声(嗡嗡声)主要原因是前置放大管V\(_{1}\)内部构造不够坚固及V1管避震不良之故,扬声器发出之声音再振动V\(_{1}\),经V1V\(_{2}\)V3V\(_{4}\)放大,再由扬声器放出声音再振动V1,这样循环不已,即产生叫声或嗡嗡声。可掉换V\(_{1}\)电子管或改良V1之避震装置即可。

(四)噪音,产生噪音之原因如下:

1.V\(_{1}\)、V2之屏极电阻后R\(_{2}\)、R10不良而造成,补救办法可掉换良好之炭膜式电阻。

2.C\(_{14}\)、C15、R\(_{27}\)等另件之接头处与地线距离甚近,发生将碰未碰现象。当有信号输出时,音频电压剧增而产生火花造成噪音。可将该另件远离地线即可。

3.录音磁头带有磁性而造成噪音。录音机使用过久后,录音磁头之合金片变成带有磁性,当磁带接触录音磁头时产生不必要之磁感应,磁带上感有不必要之磁性时,在放音时此磁性即造成噪音。可用消磁器将录音磁头进行消磁即可。

(五)音闷或音轻:

1.录音磁头与磁带接触面有污渍,造成音闷现象,可用四氧化碳或酒精揩擦清除,但酒精或四氯化碳不宜太多,若过多而流入磁头线圈内会损坏线圈,更不能用细砂皮擦光污渍处,因用细砂皮擦光时,使磁头空隙擦坏,造成录音磁头损耗而不能应用,故必须用药水棉花醮以少许四氯化碳或酒精揩擦。

2.录音磁头空隙未正对磁带而造成音闷音轻现象,可旋松录音磁头之中心螺丝将磁头调整,使磁头之空隙处与磁带成直角为止。

3.录音磁头与磁带高低不合,可将磁头左面之铅质引带轮下螺丝及螺母加以调整,使磁带与磁头上下平均。

(六)输入电平对指示器V\(_{7}\)闪光不能闪动 如R20或R\(_{23}\)或C15损坏或变值,可掉换良好电阻或电容器。若V\(_{7}\)闪光不够灵敏,可将R20500千欧改为100千欧即可。(经笔者试验R\(_{2}\)0改用100千欧之后,当录音信号强度刚使V7指示管扇形闭合时,其输出电力为2瓦,符合该机之输出功率2瓦的要求)。

(七)电力放大管V\(_{4}\)帘栅极发红 在录音时电力放大管V4帘栅极发红,此为超音频振荡部分与扩大机部分产生不必要才回输之故,可在V\(_{4}\)帘栅极与屏极之间加接400—600微微法云母式电容器C25即可(图2)。

三、磁头之故障

在录音时不能将以前所录之音完全抹净,造成磁带中有两种重叠之言语或音乐,使声音混杂不清,产生抹音不净之原因如下:

1.抹音头空隙面没有正对磁带,有偏左偏右现象,造成抹音不净。可旋松抹音磁头中心螺丝,将抹音头加以调整,必须将抹音磁头与磁带成直角。

2.抹音磁头空隙面有污渍,使磁带不能紧贴抹音磁头,造成抹音不净。可用四氯化碳或酒精揩擦清除之。

3.抹音磁头与磁带高低不合,有部分磁带尚未经过抹音磁头空隙面,故使抹音不净。可将红色长方形罩子左方的铅质引带轮下之螺丝及螺母加以调整,使引带轮凹进面与抹音磁头上下相合,使磁带与抹音磁头高低完全配合,磁带宽度全部经过抹音磁头之空隙面。

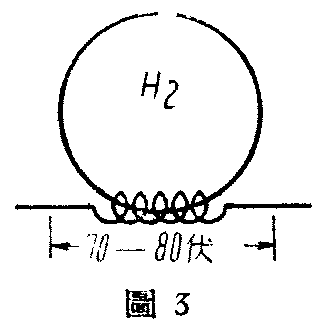

4.抹音电压太低,使抹音线圈通过电流减少,使磁场强度减弱,抹音不净。可用电子管电压表测量H\(_{2}\)抹音线圈两端之超音频电压是否有70—80伏(图3)。若低于70伏,乃抹音线圈H2内部短路或断路之故,可用普通万用电表测量每只抹音线圈是否有10欧,两只线圈之阻力是否相同;若阻力相同而未断路则抹音线圈良好,乃C\(_{19}\)容量变值减少,可换一好的2000微微法云母电容器(在测量超音频振荡电压时,必须将录放开关拨在“录”的位置上)。

图3
图3 🔍原图 (316×327)

5.抹音磁头中心螺丝与铜罩子中心眼相碰,等于一圈很大的短路线圈,便抹音电压减低,造成抹音不净。可参看上节音频扩大机部分之故障内交流声第2条。

四、其他

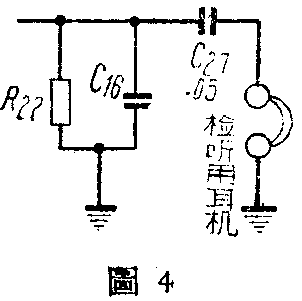

(一)添置监听设备 若在录音时觉得只凭V\(_{7}\)6E5指示管辨别录音效果之好坏而感到不十分可靠,可利用耳机作为监听设备,线路接法如图4中所加之C27及耳机之接法(注意不能将监听部分接到其他回路上,笔者经过试验,只有接在该处才不影响录音效果及频率响应)。

图4
图4 🔍原图 (302×301)

(二)磁带选择国产631A磁带录音机是根据德意志民主共和国Agfa“C”型磁带设计,能达到技术标准如下:输入电平在2毫伏以下,输出功率为2瓦,频率响应为100-5000周±3分贝,噪音电平为-32分贝,失真度在2瓦时为8%以下(一般在5%左右),失调度在3000周时为0.5%以下(一般在0.3%左右),若采用Scotch磁带,因灵敏度比Agfa“C”型高,放在录音时输入电平必须减少,可将音量控制之电位器关小70%即可,否则要造成很大失真。同时可以将录音磁头回路上之C\(_{1}\)拆除不用。若采用棕黑色捷克制混压式磁带录音,因其磁带特性关系,不适用于“631A”型录音机。故在使用时有音轻、抹音不净等现象,同时磁带宽度为6.6公厘,而631A型录音机之设计是按照国际标准磁带宽度6.35公厘设计的,也不适用。

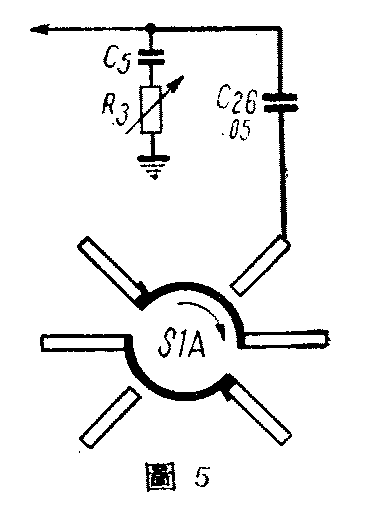

以上是故障检修部分,下面再谈一些使用时应注意的事项:1.在使用完毕时,将传动部分之进退杆拨至“停止”处,不可拨至“录放”或“倒带”处,否则传动部分之过桥橡胶输紧压一边而造成外圆不圆,而造成声音发抖,失调度增大。2.倒带时必须先旋动录放开关至“放”的位置上,然后再开始倒带,以防止在倒时有部分被抹去之弊,因为在倒带时若录放开拨在“录”的位置上,此时抹音磁头上有抹音电压,虽然在倒带时磁带不直接贴近抹音磁头上,但是抹音磁头的强烈磁力线会影响磁带的,所以在倒带时将录放开关拨在“放”的位置上,使抹音磁头无超音频电压,免去将磁带上之声音抹去之弊。3.放音转为录音时,V\(_{7}\)指示管扇形有迟缓冲击现象,免除之法可在V1屏极回路中串联一只0.05微法电容器C\(_{26}\)即可,如图5。(陈觉民)
