张振黎问:1.有一部长短波收音机,长波收音正常,短波一开就发生强烈的啸声,何故?2.修理一部五管机,发现整流部分的第二个滤波用电解电容器打穿了,当时拆去有用就发生强烈的汽船声,把一个好的重新换上去才恢复正常,何故?

答:1.如果是6K8变频,采用售品线圈时,常有此毛病。可将短波段振荡屏线圈拆去2—3圈,啸声就能停止。此外,振荡屏压或帘栅电压过高也有此毛病,可将降压电阻加大。2. 滤波级的输出电容器除有平滑输出电压的作用外,还有退交连的作用。各管屏流的交流成份都经由它通地完成回路,所以它的阻抗越低越好,如果断路或干枯变值使阻抗升高时,各管屏流的交流成份就要经过低扼圈及前一个滤波电容器(即输入电容器)完成回路,并在这个损坏的电容器上产生电压降加在前几个管的栅极,这种屏栅回授形成了低频振荡,就是汽船声的来源。

吴叙海问:二管收音机用12SK7检波27A整流,直接由220伏电源整流,滤波部分用8微法及16微法电容器各一个及低扼圈组成;后来低扼圈继线,便将两端连起来照常收听,可是交流声很大,同时,整流管27A越烧越红,其后白光一亮就烧断阴极了,何故?

答:低扼圈被短路后,电容器并连成为21微法,在刚开电源的时候,要大量电流充电,整流管峰流很久,超位27A阴极允许的电流量,所以27A被烧毁了。在有低扼圈的时候,它可以限制一部分峰流。同时,电容器的容量也没有并连那时大,因而不会发生故障。

张世平问:我有几个电池式电子管,欲加一个整流管做成交流收音机,用滤波后的直流电降压来燃点灯丝(整流管灯丝仍用交流电)可以吗?

答:可以。一般售品交、直流电池三用式收音机就常采心这种方法,详细的原理、计算、及具体装置,请参阅本社出版的“超外差式收音机”一书内介绍的“特种电源收音机”。

王学队问:用日本UX-109装一架单管机,乙电18伏。加上乙电后,毫无声音。但该乙电用于用电子管32装的单管机效率却很高,何故?

答:UX-109是老式管,质量很差,而且一般都是已用过很久的旧货,常不能使用。32是四极管,屏流很大部分决定于帘栅电压,故屏压略低时影响不大。

熊远接问:各种收音用电子管脚的接法如何?

答:请参阅本刊出版的“收信放大电子管”及科学技术出版社出版的“收音式电子管特性”等书。

胡思明问:1.变频管1R5用美通554和556线圈是否可以?2.三用机放唱片如何接法?3.我国北京电子管厂产品1A2л是否可以代替1R5?

答:可以。2.和普通的超外差机一样,在第一低入放管的栅极及地线接入电唱头。3.1A2л的特性与1R5近似,可以换用,但屏压不能超过60伏;见本刊57年第8期封3特性表。

王君安问:一部五管机音量音质均好,收的电台也多, 但有下利毛病:1.江苏台在度盘上有几个地方都可收到、2.有时两个或三个电台同时在一个点上播音。何故?

答:1.是收到该台的副波,在大电台附近常有此现象2.这种现象叫“像频干扰”。例如在中频为465千周时,要收听580千周的电台,这时本机振荡就为1045千周。如果另有一个1510千周的强力电台混人,也将与本机振荡的1045千周混频成为465千周,于是两个电台就度盘上的同一标度出。其次是附近的强力电台混入变频电路,适与所收的电台频率相差等于中频时,也发生这种现象。又本地振荡太强而有强大的副波输出的,如上例1045千周的两次副波2090千周也可与1625千周的电台产生中频而在同一点上收到两个电台。(冯报本 冯炜然答)

郭银法问:国产北京牌电子管的编号是根据什么规律编的?

答:国产北京牌电子管的编号是和苏联一样的。电子管的第一个数字表示灯丝额定电压的整数值(如用1.2伏则写1;用6.3伏时写6),第二位是俄文字母。A表示变频管;Б示二、五极复合管;Г表示二、三极复合管;Д表示二极管;Ж表示锐截止五极管;К表示遥截止五极管;Н表示双三极管;П表示输出五极或集射管;С表示三极管;Х表示双二极管;Ц表示二极整流管。编号的第三位是数字,是序号,无特殊意义。第四位是俄文字母,表示管子的外貌:金属式没有符号;玻璃壳用С字;指型管用П;最小型用Б;超小型用A;橡实管用Ж。

胡业金问:我站一部150瓦扩音机,当播音时影响附近无线电收音机及电影队(它们都听到我站的播音),影响他们的工作,应怎么办?

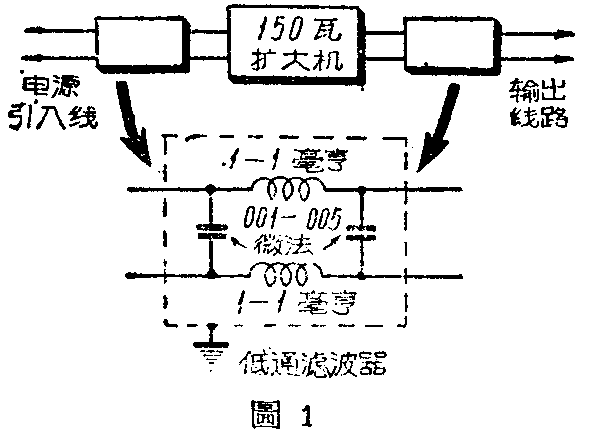

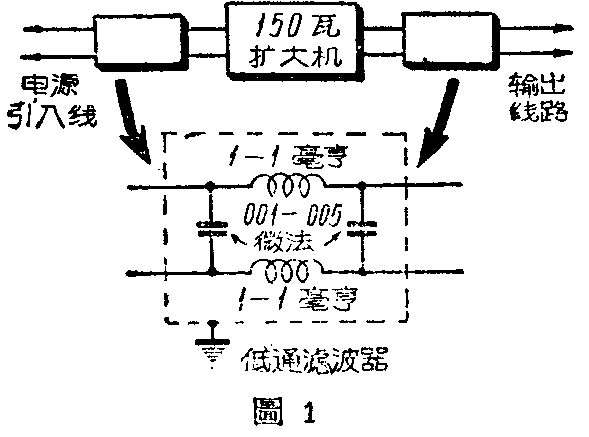

答:可能是在输出变压器内或输出线路中接触不良而发生火花;或者在输出级中发生寄生高频振荡。若系接触不良应检查修复。若查不出,可在输出股路及电源线路中加接低通滤波器(图1)。若确系高频寄生振荡,可在末级推挽输出管的栅极中各串联一只约600欧的电阻,在输出变压器初级线圈上并联一电阻和电容(图2)。(沈成衡答)

图1
图1 🔍原图 (589×443)
图2
图2 🔍原图 (589×437)

李平问:为什么国产6Ц4П电子管要有单独的灯丝供电线圈?

答:如果6Ц4П灯丝与其他电子管的灯丝合用一粗灯丝线圈时,那么当6Ц4П的灯丝与阴极之间的绝缘性受到高压的破坏而发生短路时,除了6Ц4П的灯丝被烧断以外,其他四只电子管(指五灯机)的灯丝也同时被烧断,这就会造成很大的损失,所以最好给6Ц4П单独绕一组灯丝线圈。(启明答)
