线路安装及其注意点

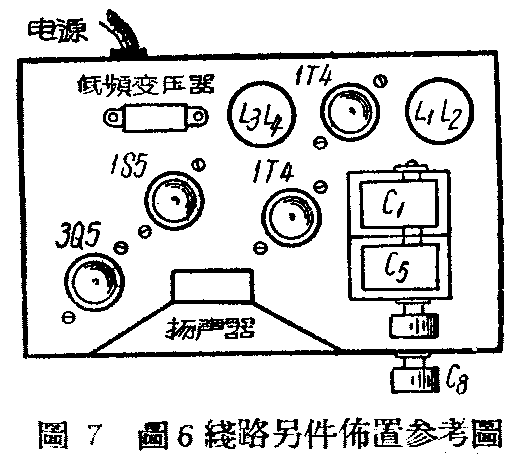

图7的另件布置图可作为装配图6线路的参考。这里把具有高放级的再生机装置时注意点提一下。

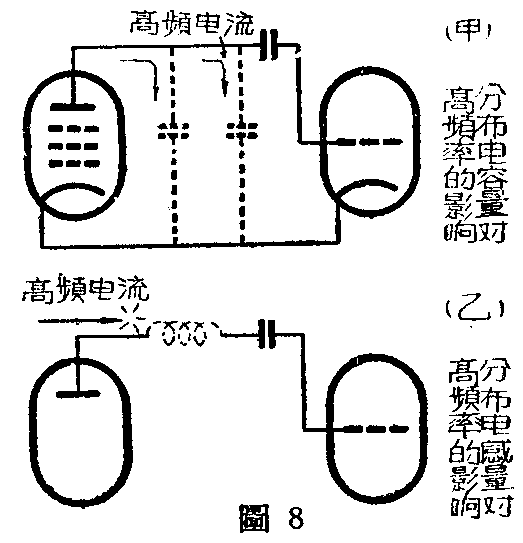

因为第一级放大是放大高频电压用的，我们知道电容器对高频的阻抗很小。所以接线不能太长。否则接线与机壳间及接线与接线间的电容量（分布电容量）就大，使高频短路（见图8甲）。同时接线长也就相当于线路上串联一个小电感，这小电感对高频讲来是起阻挡作用的（图8乙），因之我们说，在高放级特别要注意接线短直。
高放级的线圈与再生级的线圈为了避免互相干扰起见，应该距离远一些，互相垂直。或者一个在底板下，一个在底板上。高放级帘栅旁路电容器直接焊在灯座两端，不要另接导线（图9），电容器接线时要注意有黑圈的一端接机壳线（参考第五期另件选择）。
高放级屏、栅接线避免平行或靠近，以防因回授而引起叫声。
校正
高放级假如是不调谐的话，那么它的校准方法是和再生式收音机一模一样，是调谐高放级的话就稍有不同。下面就谈谈调谐式高放机的校准方法。

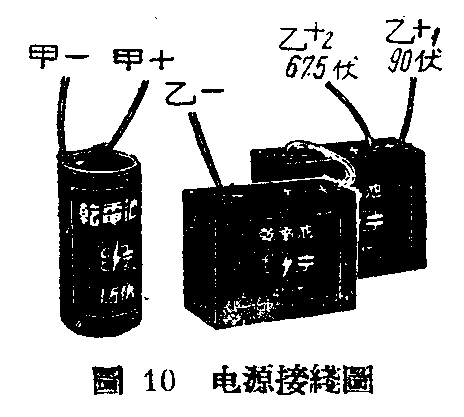

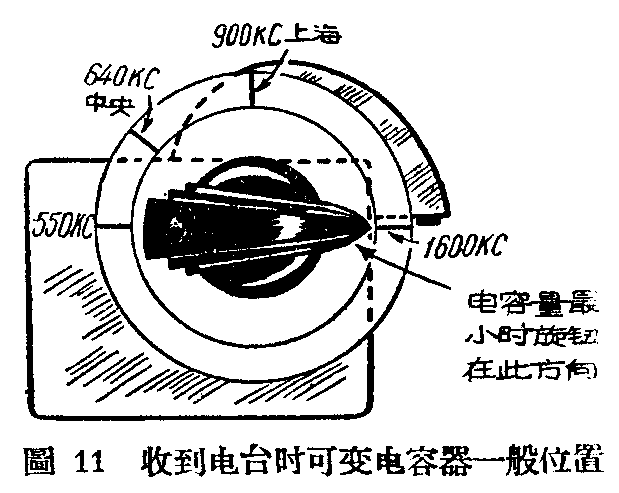

插上电子管以后，按前几期所述的方法检查低放级及再生级，直至全刻度盘范围内都有再生，而且很平滑。然后接上天线，仔细收听能听到哪几个电台，根据听到电台的频率及可变电容器在哪一个位置，可以看出我们线圈绕的圈数是否符合中波广播波段。一般地讲，各个主要电台是在如图11所示的位置，如果收到640千周的中央人民广播电台是差不多在这个位置，那么就表示线圈圈数差不多。如果往反时针方向偏了，就表示谐振电路线圈少了，要把线圈多绕一点（假如只差一点点则可用C\(_{6}\)校准）；如果往顺时针方向偏了，就表示线圈需要拆掉几圈。在调节可变电容器到收听电台的位置时，要注意每次都必须把再生电容器调整到再生最好的地方，即再生的强度在耳机内快要有“卜”的一声而还差一点的时候（这时候电台声音最响，但无啸叫声）。校正之后，就说明再生级的谐振频率没有问题了，可以进行高放级的校准。
校准高放级的目的，就是要使高放级与再生级在刻度盘的每一点上都谐振于同一频率，前面已经说过，这部分的校准叫做“同步”。
同步的要求是在可变电容器的任一点都同步，但事实上很困难，而且也不值得化时间一点点都去搞。因之一般同步都是校准两点到三点。两点就是在高频端（可变电容器电容量小的一端）找一个电台校准同步，另在低频端（容量大的一端）找一电台校准同步。三点法就多校一个中频点（电容量在中间）。
根据我们的条件就用两点法来说明。
首先在高频端找一个电台（假如白天没有可在晚上试收，电台较多），然后调整半调整电容器C\(_{2}\)，使耳机内这个电台的声音最晌，假如此时C2的电容量不是最大或最小（旋得最紧或最松），就表示高频端这一点已经同步，然后再在低频端收听一个电台，再校C\(_{2}\)到最响，看C2是否也在差不多位置（低频端C\(_{2}\)作用很小），假如是在差不多位置，就表示低频端已同步，这时再回到高频端校准一下即可。
假如在校整高频端时，半调整电容器C\(_{2}\)要旋至最紧，则表示电容量不够，可再并联一只半调整电容器校准。
假如高频端校好了，而在低频时需要把半调整电容量扭至最紧或最松，则表示线圈的电感量不适合。假如在低频端需要将半调整电容器扭至最紧，就表示高放管栅极线圈少了，要加几圈；反之，就要减几圈。增减线圈后再按前述方法校准。
根据经验，高放级栅极线圈一般比检波级栅极线圈要多一两圈。

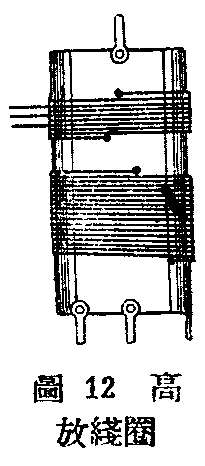

由于天线长度不同，天线线圈L\(_{1}\)的圈数最好也是可变的，因此我们在绕天线线圈时最好预先抽几个抽头（从25圈至40圈，每5圈抽头），见图12。
高放级的故障
高放级本身很简单，但也有一些人装出来的高放机反而没有高放的差，所以我们举出一些毛病供大家参考。
一、叫声 假如发现这架机器有啸叫声，可拔去高放管1T4试听，假如还有叫声，就表明叫声出在检波级及低放级上，我们可以按照前几期说的办法去克服。假如拔去高放管后没有叫声了，就表明叫声出在高放级，可以插回1T4，并采取下列措施：
（1）检查1T4帘栅极电容器C\(_{3}\)有否断线或焊接不良，再并联一个0.1微法电容器试试。
（2）整理高放管屏极与栅极接线，使它分靠管座两边，高放与检波线圈尽量垂直。
（3）采取上述两项办法没有效果，可试一下在RFC\(_{1}\)接乙+端与机壳之间接一个0.1微法电容器，再看有无叫声。

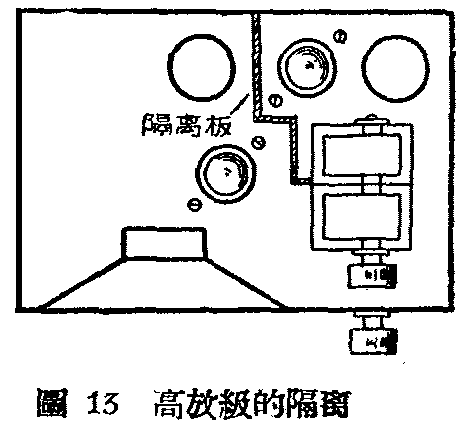

（4）在高放级与检波级间装一片铝板或铜板作隔离（图13）。
二、天线串联一只0.0001微法的电容器直接接在检波级栅极线圈上时，反而比接到天线接线柱上来得好，这有下列几个毛病。
（1）可检查一下1T4电子管灯丝亮否，屏极电压和帘栅极电压是否已经加上。
（2）与检波级的1T4电子管对换一下，检查是否高放管失效。
（3）检查同步是否良好。
（4）RFC\(_{1}\)换用电感量大一些的，C4换用电容量大一些的来试一下。
（5）改变L\(_{1}\)的圈数试一下。
三、再生搞不好，而将C\(_{4}\)焊掉再生就好了，这表示C4及RFC\(_{1}\)数值不合适可改换一下。

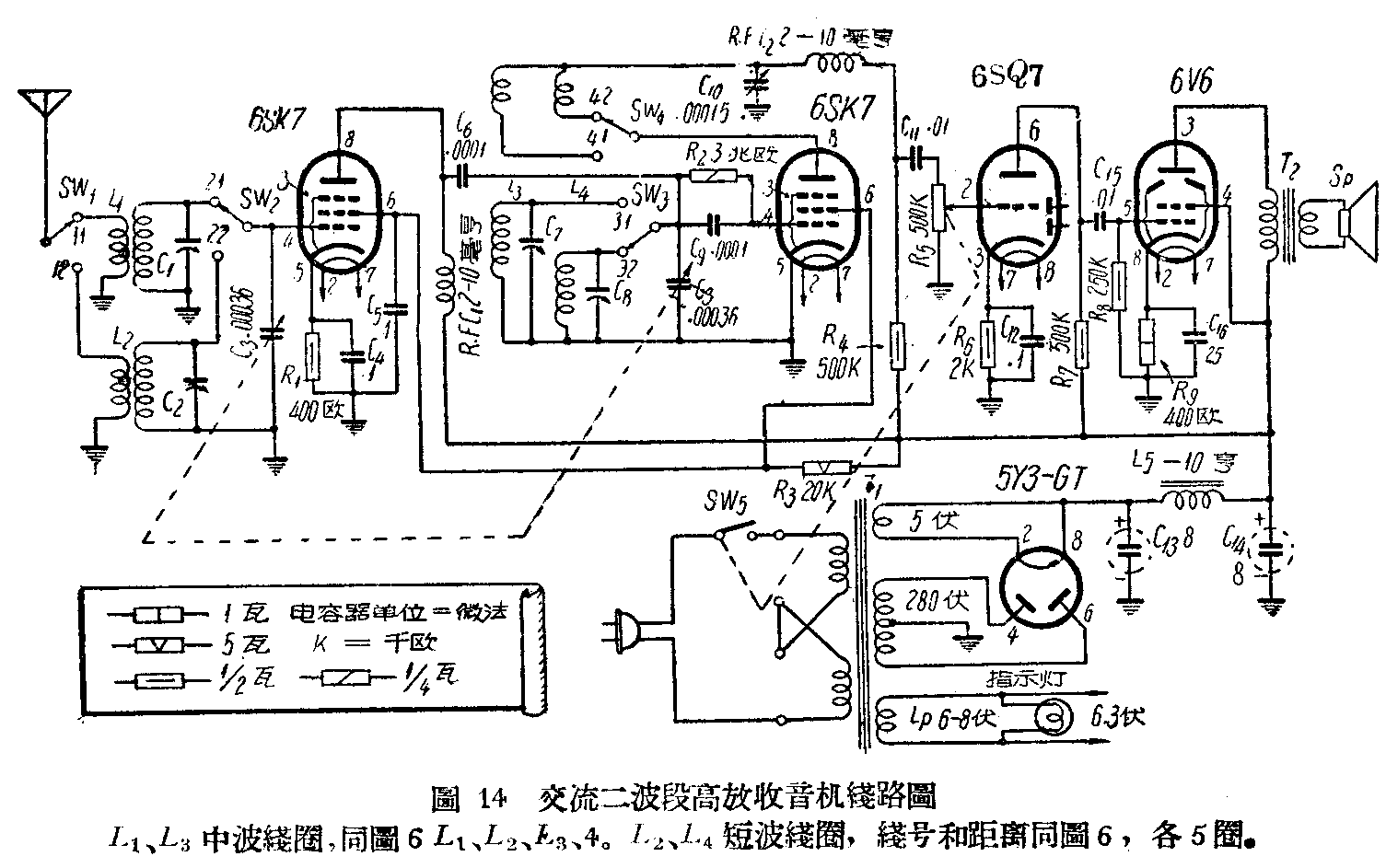

一架用交流电源的五灯两波段高放收音机（图14）
用交流电源的高放式收音机，原理是同直流式一样的，只是有三个差别：

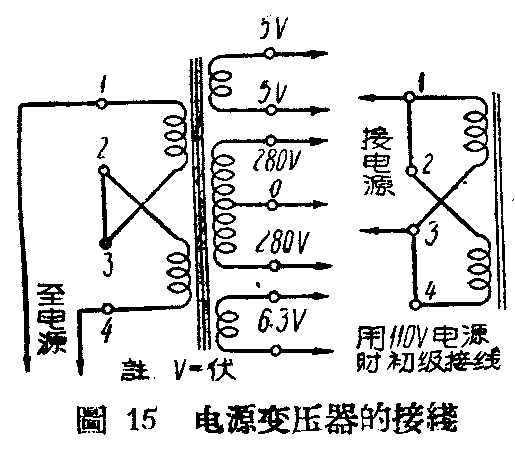

（1）使用交流市电，因此多一个整流电路。在这张线路里是用一只5Y3GT或5Ц4C作整流管，电源变压器用市售的五灯机电源变压器（电源接法见图15）。整流出来的脉动电压由L\(_{5}\)、C13、C\(_{14}\)组成的滤波器滤去交流成份。假如采用励磁式扬声器，那么L5就用扬声器的励磁线圈代替。L\(_{5}\)也可以用2千至5千欧10瓦电阻代替。
（2）因为灯丝是使用交流电源，用直热式电子管会引起“洪洪”的交流声，所以必须使用旁热式电子管。

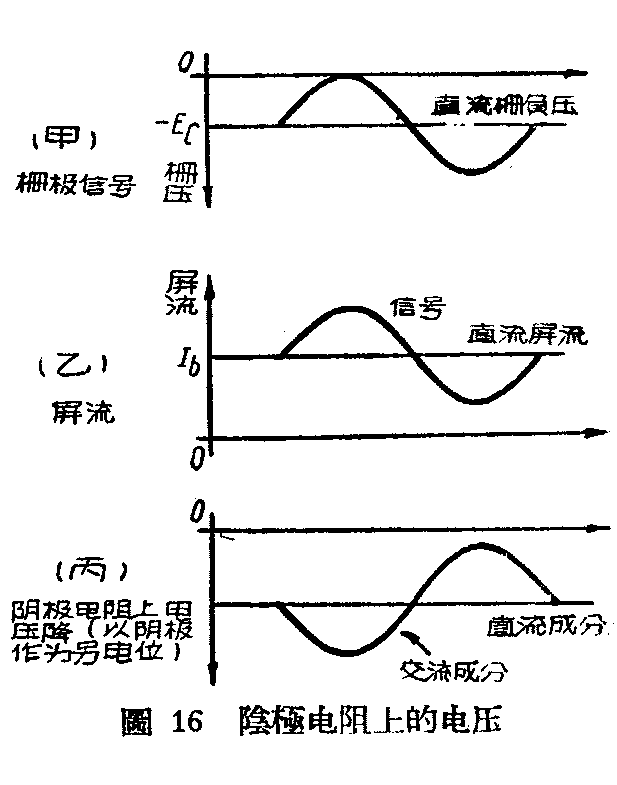

（3）这些电子管的特性上需要有栅负压，因之用了阴极自偏压（原理见第7期28页），其中6SK7的R\(_{1}\)，6SQ7的R6及6V6的R\(_{9}\)就是。但因为这些电阻上流过的屏流是随信号而变动的（图16乙）；这个变动的屏流必然使阴极电阻上产生的电压降变动（图16丙），把这个电压加到栅极上去，正好抵消了一些原来的电压，使放大能力减低，这在我们这些收音机上是不需要的。因之，在阴极电阻上要并联一个电容器，使交流成份旁路掉而不致在电阻上产生交流负压，声音就不会变小了。
这张线路中电源开关与电位器R\(_{5}\)有虚线相连，这也表示“同轴”，只要买市售连开关的电位器就行了。输出变压器T2要用配合6V6用的输出变压器。

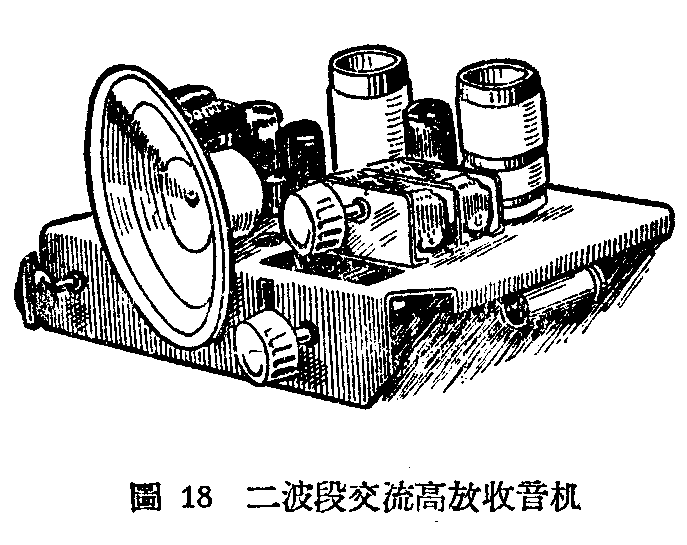

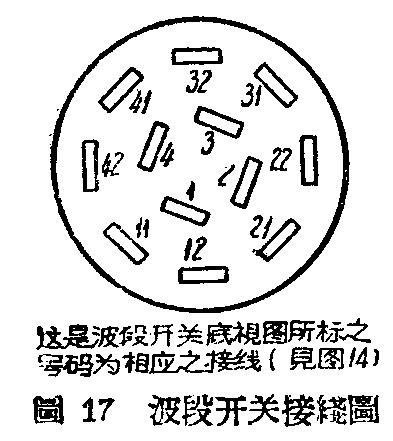

线路中的其他部分与直流式是完全相同的，校准方法也完全相同，只是分两个波段，各校各的修整电容器。波段转换（SW1－4）是用市售长短波开关（四刀双掷），接线方法可参照图17，只是换一个波段就换一个线圈而已，原理全相同。短波段频率是从6—15兆周。两个波段的线圈最好相互垂直。装成后的实体图见图18。
最后要特别说明的是，图14是能收听短波的带有高放的再生收音机,属于受管制的无线电器材范围，安装前应先取得当地公安部门的许可。（文月）
