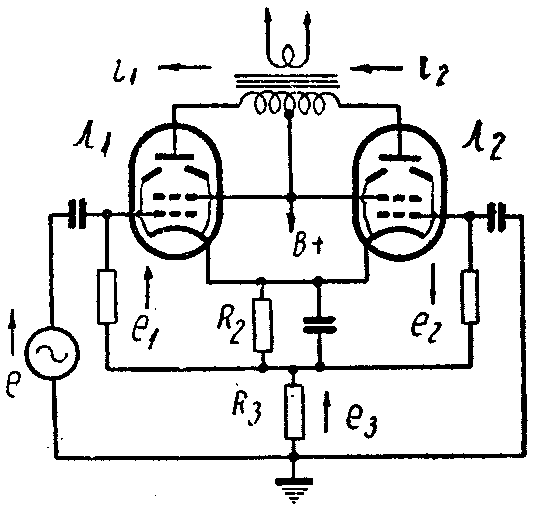

今年本刊第7期俊同志编写的“不用倒相管的推挽电路”一文，引起了许多读者的兴趣，有些读者来信说照样装置后效果良好，但对于线路原理不甚了解，要求作一浅显的解释。为了便于说明起见，再将原线路图绘在下面。
图中总的输入电压为e,e\(_{1}\)及e2为电子管Л\(_{1}\)和Л2的激励电压，R\(_{3}\)上的激励电压为e3，显然e\(_{2}\)＝e3。为了证明这一电路能起推挽放大的作用，需要说明e\(_{1}\)= e2。
由于所用电子管Л\(_{1}\)和Л2是四极管，它们的屏阻很高，所以它们的交流屏流i\(_{1}\)及i2。基本上等于它们的激励电压e\(_{1}\)和e2分别乘以互导gm的乘积，即
i\(_{1}\)=gme1,i\(_{2}\)=gme2
因此,e\(_{2}\)=e3=R\(_{3}\)(i1-i\(_{2}\))=R3gm(e\(_{1}\)-e2)。
由上式移项；可求得
e\(_{2}\)=R3gm1+R\(_{3}\)gme1。
在R\(_{3}\)gm之值远大于1的情形下，上式中分母的1可以不计，即得
e\(_{2}\)≈e1,
符合了推挽放大器的要求。并因
e=e\(_{1}\)+e3=e\(_{1}\)+e2,
得知
e\(_{1}\)≈\(\frac{e}{2}\),e2≈e;2。
对于四极管来说，达到R\(_{3}\)gm远大于1的条件是毫无问题的，例如6V6管的gm是4×10\(^{－3}\)姆，而R3=2000欧，则R\(_{3}\)gm＝8。
这线路既可作推挽式放大器，自然输出的音质较佳，这是改装这一线路的基本目的所在。至于输出功率比用单管时反会降低，因为总输入电压仍为e，现在Л\(_{1}\)和Л2的输入电压为e/2，由于每管的输出功率系与输入电压的平方成比例，所以推挽放大时的输出功率P正比于2（e／2）\(^{2}\)，而单管的输出功率P\(_{s}\)正比于e2，即Ps≈2P。
谈到改装后的推挽放大器的工作状态问题，我们看Л\(_{1}\)和Л2的直流电流现在都流经R\(_{2}\)，如果原来是工作在甲类状态，那么改装后就差不多是工作在甲乙类状态了。
这一线路由于改装方法简单，是颇有实用价值的，希望无线电爱好者们多进行试验。（陈景涵）
