本机线路如图1。线圈L\(_{1}\)L2的制法是用直径1公分的胶管作线圈筒，用36号（直径0.19公厘）漆包线密绕100圈为L\(_{1}\)，距L12公厘处，仍用36号线密绕45圈为L\(_{2}\)。全机输出功率约500—600毫瓦。
天线采用杆状天线，是用4根直径不同的铜管制成，长1.5公尺，固定于车把上。天线要与自行车身绝缘，否则灵敏度会降低。
本机采用国产5瓦4欧飞乐牌小型反射式喇叭。
电源分两部分，用自行车小发电机（摩电滚）发电，经过T\(_{1}\)升压，再经V46H6整流后供给乙电；另用一节干电池供给甲电。整流管6H6的灯丝电源由自行车发电机直接供给。小发电机在平时是利用车身做回路的，这时需与车身绝缘。方法是在发电机固定支架与车身之间用胶布绝缘，再用两根胶线由发电机直接接至收音机。
升压变压器T\(_{1}\)的铁心可采用一般的输出变压器铁心（图2），铁心截面积是（宽）1.5公分×（厚）2公分=3平方公分。每伏圈数是25。初级是25×6=150圈，用22号（直径0.71公厘）漆包线绕制；次级是25×100=2500圈，用44号（直径0.08公厘）漆包线绕制。变压器T1的绕制方法与绕制普通收音机电源变压器有些不同，即初级圈需绕在里层（靠近铁心），次级圈绕在外层。又因铁心截面积较小、空隙有限，在绕次级圈时，应注意紧绕。若有条件，尽可能用自动排线机绕制，初、次级线圈绕完后要用石蜡浸透才好。
输出变压器T\(_{2}\) 是普通五灯外差式收音机内所使用的，市上有成品出售。
机架和机壳用铁板做成。尺寸见图3。

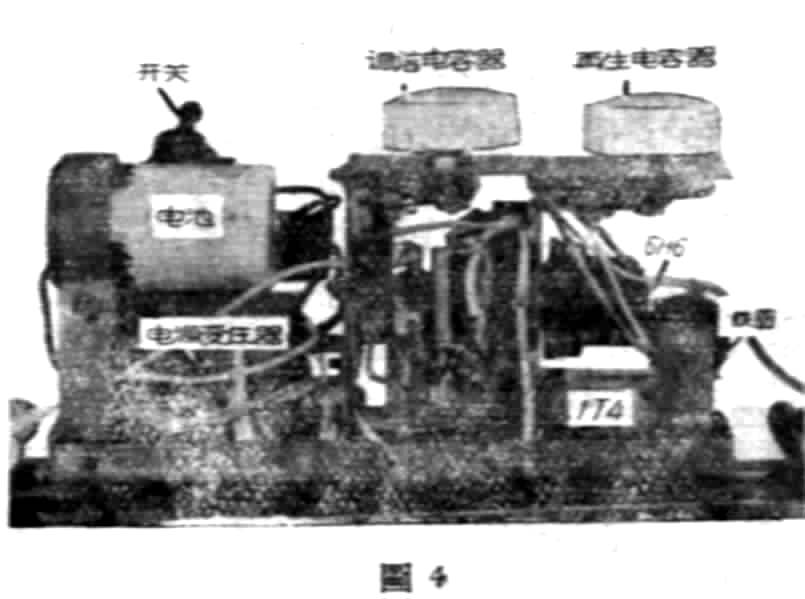

零件排列见图4。在接线时需注意以下几点：1．因花生管1T4管座焊脚较小，所以在与其他零件相焊接时，需将其他零件的接线先焊在支架上，然后用较细的接线再焊到电子管管座上。2．线圈L\(_{1}\)L2与电子管相垂直。3．升压变压器T\(_{1}\)与其他部分用铁板隔离。4．各焊点应牢固以免因受震动而脱焊。
收音机装好后，固定于自行车大梁上。固定底板的四角支架最好用弹性较大并且较厚的橡胶衬垫。或用四个弹簧亦可。以减轻收音机受震程度。收音机的外壳与车身之间亦需绝缘。
用这样的自行车收音机，若行驶在比较安静的街道上，可以使十几公尺左右的地方都听到广播（在热闹的街道上最好不要收听以免出交通事故——编者）。
这个收音机也可以在室内收听，这时可以用一只6—10瓦的初级220伏次级6伏的电铃变压器或电源变压器代替自行车发电机。整流管6H6可用国产小型管6×2П代替，代替时需更换管座及管脚接线。（刘爱黎）
