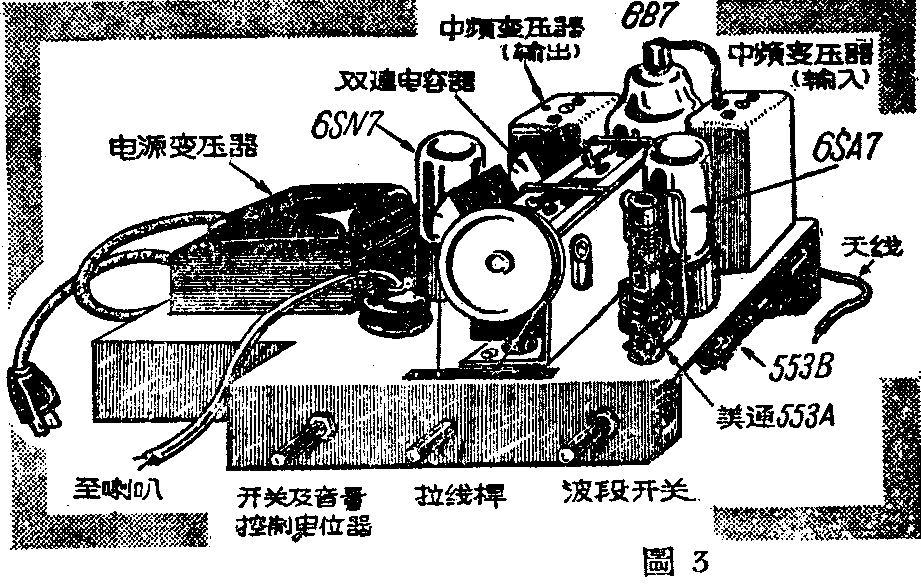

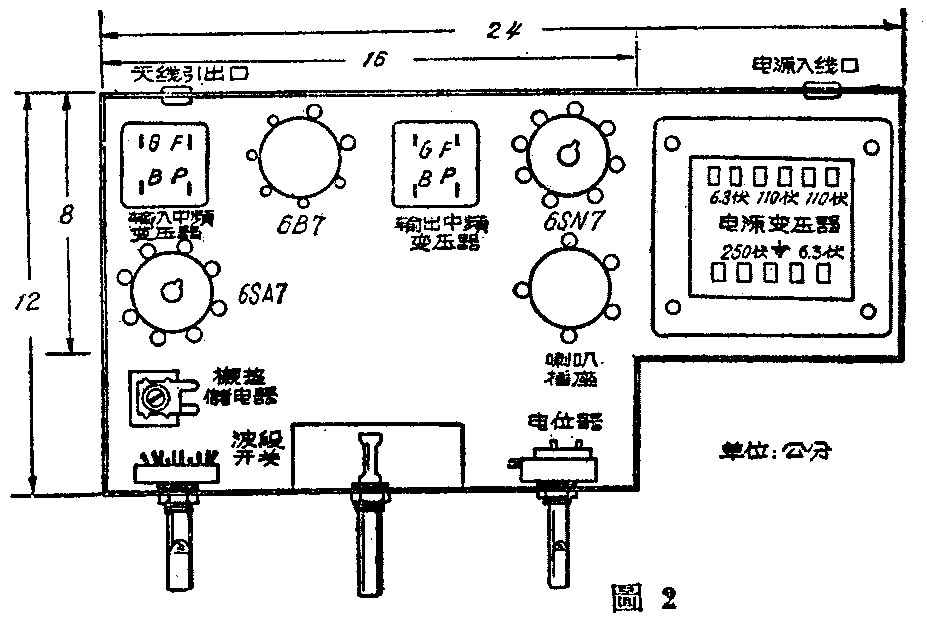

本机结构是按照一般来复式双重放大的外差式线路装置的。实验证明：它的效果优良可靠，并不次于一般一级高放式接收机，其灵敏度与选择性，也接近于一般的五管机。线路如图1。零件的装置及安排可参看图2、图3。
工作原理及注意事项
V\(_{1}\)6SA7为本机第一级——变频级。
本级的主要作用是把外来调幅信号电波的频率与本级振荡所产生的频率相拍合，最后在屏极输出电路里产生了拍差频率；即465千周的调幅高频率。这样，电子管6SA7就把外来电波一律的转变为一个固定的中频；因而完成了变频工作。
外来信号的微弱高频电压经天地线及栅极调谐回路作用于电子管的阴栅二极间时，在屏极电路里便出现了载有信号的465千周的屏极电流；此电流在IFT\(_{1}\)初级的谐振负荷电路上遇到了极大的阻抗，因而产生了中频电压降;此中频电压再经过与IFT1里的次级调谐电路发生电感交连，遂把它传递到下一级去。
这一级的各参量与一般五管机中变频级的要求、规格完全相同。其中最主要的是各极的电压：灯丝电压不得低于5伏，否则全部短波段及广播段低频端会停止振荡，因而无音可收；其次是G\(_{2}\)G4即电子管的廉栅电压，应根据测定来变换不同数值的电阻，保证电压在80—100伏上下；电压过低，振荡微弱，灵敏度将受到显著的影响；屏极电压虽在150—250伏以内发生很大的变动，但影响不大；在短波段低频端若发现电压正常、而振荡太微弱，或根本不起振荡时，应注意电子管是否正常；此外，也可以移高线圈中阴极至地的位置，使电流回输加强以增强振荡。图中的R\(_{3}\)、C6为变频级的A．V．C．电路。
V\(_{2}\)6B7为本机第二级——来复式放大及检波级，本级的作用有四。按一般顺序来说，为：第一：中频放大。第二：检波。第三：输出A. V. C．电压。第四：低频放大。现简述于下：
6B7为一只双二极及遥截止五极的复合管。我们利用它的五极部分，首先作中频电压放大。从图中，我们不难看出：由变频级屏极IFT\(_{1}\)初级谐振电路上所传来而感应在IFT1次级谐振电路上的中频电压，通过R\(_{5}\)、R6是正好作用在五极部分的控制栅与阴极的二极间，控制着自阴极奔往屏极的电子流：因而放大了中频电压；放大了的中频电流在IFT\(_{2}\)的初级谐振电路两端产生中频电压降。由于电感交连，在IFT2次级谐振电路里出现了相应的中频电压，这中频电压，通过IFT\(_{2}\)次级线圈及电阻R6 ，作用在双二极部分的阴极及两小屏上，遂起检波作用；在线圈及R\(_{6}\)上流通检波后的低频电流时，在R6两端产生低频电压降。
显而易见，电子流由小屏经线圈、R\(_{6}\)入地而回到阴极，故电流方向按规定是由阴极、地、经R6、线圈、屏极而流通，在R\(_{6}\)的入地端具有着与6SA7、6B7二管阴极相同的电位。R6的另一端，即与R\(_{5}\)、R3及6SA7、6B7二管的栅极相连的一端也有着相同的电位。（因R\(_{5}\)R3上无电流流动不产生电势降落因而它们之间无电势差具有着同样的电势）这个电位比地电位低、这个电压经过电阻R\(_{5}\)、R3及C\(_{6}\)和C8，即是说经过了两节的RC型滤波回路。成为直流电压输出。此电压使6SA7、6B7的阴栅二极间保持一直流电位差，并使栅极较阴极电势为低，成为该两管的栅偏压。显然，此电压的大小是随外来信号电压的大小强弱的变化而变化。当外部信号电压有较强的输入时，所引起的中频电压及检波后的低频电流都较强大，因而在R\(_{6}\)两端有着较大的低频电压降：6SA7管的栅负偏压升高，导使电子管的放大率下降，灵敏度减低；反之，放大率提高、灵敏度增加。因而成为自动音量控制（AVC）的作用。
另外，我们从线路图中能看出：R\(_{6}\)两端的低频电压，实际上也是作用在6B7电子管五极部分的阴、栅两极间：控制着电子流，在屏极电路里，也出现了已放大的低频电流。串联在电路中的IFT2 初级线圈此时对低频并无显著的作用，低频电流在R\(_{7}\)负荷电阻上产生较大的低频电压降；这电压转经C11、R\(_{9}\)交连到下级去，再进行放大。
这样，6B7电子管的五极部分，由于采用了较特殊的线路结构，就在它的屏极电路里，同时放大了中频电压又放大了低频电压。因此，我们叫它为来复式放大。
本级的各极参量及注意事项，根据实验，应着重按照低频电压放大的规格来布置线路。因此，廉栅电压最高不宜超过50伏，屏压约100—130伏左右。
电路中的C\(_{8}\)、C9、C\(_{1}\)0为中频电流的傍路电容器。电容量数值的选择与音质的高低及是否发生电能的回输引起啸叫声有着密切的关系。在不引起啸叫的条件下，电容量的数值越小，灵敏度较高，高音调也较丰富；反之，灵敏度较低、发音也较沉闷。容量数值可以在0.0001—0.0005微法范围内来选定。
V\(_{3}\)为\(\frac{1}{2}\)6SN7，为本机第三级——强放级：
6SN7为双三极中放大因数复合电子管。我们采取其中一组三级管来作甲类功率放大是很适宜的。当屏压为200伏左右时，栅偏电压约七、八伏；此时输出功率最大可达350毫瓦。如配用直流阻力一千欧左右的永磁簧舌式喇叭时，音质、音量都很令人满意。
V\(_{4}\)\(\frac{1}{2}\)6SN7，另一组三极管，为本机整流级。它供给各管以需用的直流电压。因为它的阴极电子发射量比一般纯钨阴极整流管的电子发射量强而稳定，故虽然它热电子发射所消耗的电功率较小，仍能得到较稳定和较强大的电压和电流：可以代替一般整流管做整流的工作。为了避免栅极的交流峰压和减小栅极消耗，故串入一枚1000欧的电阻；为了避免整流级阴极与地线间的高压击穿作用，6SN7电子管的灯丝线不宜入地。因为该管阴、丝间耐压最高只容许90伏左右：这就是说：此管灯丝最好单用一组线圈。虽然，此时整流管和强放管二阴极间还相差有二百余伏特的高压，但现已无危险作用了。在收音过程中，也并未发现因灯丝不入地而产生交流声的现象。如果只有一组灯丝线圈，则各管灯丝并联、不入地。据实验：也不会发生击穿和出现交流声的现象。（罗征循）
