示教板的设计与装置

无线电广播已成为广大人民亲切的朋友, 随着人民文化生活水平日益提高，无线电爰好者日益增多，并且迫切需要学习无线电的理论的技术。贵州省科学技术普及协会为了满足这一方面的要求，特举办了无线电讲座，进行讲授无线电理论与技术。

在讲授过程中，使用了无线电示教板。以观察元件与线路，了解元件的形状和规格及线路分布；经过表演实验,说明无线电的原理。

贵州省科普协会无线电讲座的示教板是按照下列几项原则来设计的，1.示教板分为：高频直接放大式收音机，超外差式收音机两个系统；2.线路由简单的输入回路扩展到多管机，按照分级设计（每一块示教板要完成一定工作）与整个收音机相接合的原则，使各级间能合能分，能够测量电流电压，能系统说明收音机发展的过程与原理；3．元件与导线采用悬空装置，并用不同颜色的导线，表示出各级主要电路；4．线路设计要求简单、效率高，以便作为学习仿装收音机的示范；5．全部示教板要求做得灵活方便，整齐美观。

全部线路分装在7块底板上，每块底板的大小是40×50公分，它用厚为1公分的木板做成，板后有高为2公分的框边，板面与边缘用上等油漆漆成天蓝色。在底板的背面的板与板间装有连接搭扣，板的上端装有悬挂用的圆环螺丝。

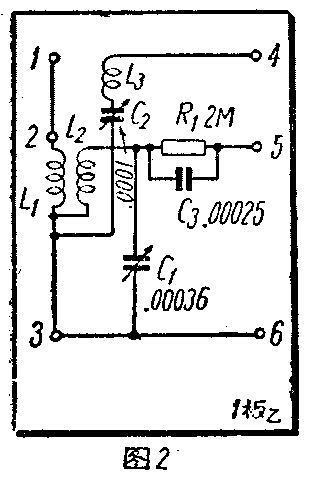

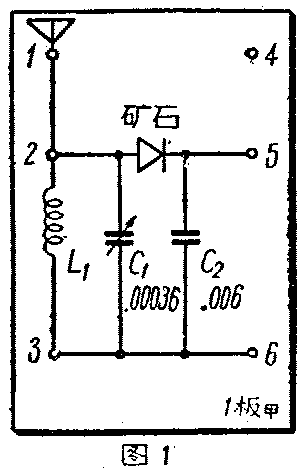

1．第1块板 在板的两边共有1、2、3、4、5、6等6个有插孔的中型接线柱。第一块板可以接成两种线路，照图1\(_{甲}\)的接法是矿石机，图1乙的接法是再生机输入回路。1\(_{甲}\)板上有L1、C\(_{1}\)、C2、矿石等4个另件，L\(_{1}\)是横插入式线圈，用直径为0.5公厘（25号）的漆包线在直径38公厘、高100公厘、经蜡煮过的纸圆筒上绕70圈而成。1乙板上有三回路线圈L\(_{1}\)、L2、L\(_{3}\)、C1、C\(_{2}\)、C3、R\(_{1}\)等5个另件。三回路线圈的制法是在直径38公厘、长120公厘的纸圆筒上，以直径0.31公厘（30）的漆包线绕30圈为L1，绕100圈为L\(_{2}\)，再绕40圈为L3，L\(_{1}\)、L2、L\(_{3}\)各相距4公厘。

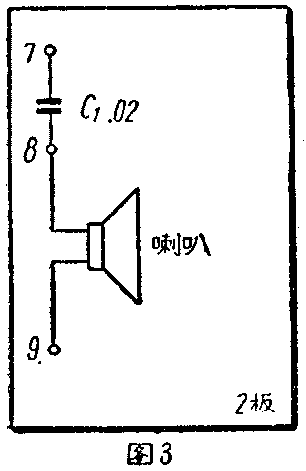

2．第2块板 共有7、8、9三个有插孔的中型接线柱。在7、8之间接C\(_{1}\)。在8、9之间接一个舌簧式喇叭。

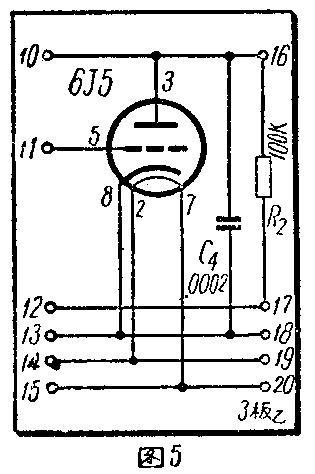

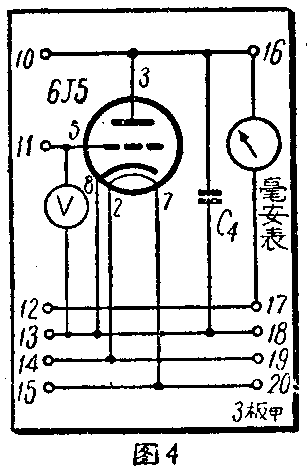

3．第3块板 在板的两侧共有10到20等11个有插孔的中型接线柱。板上有电子管6J5一个，如按3\(_{甲}\)接法，在16、17之间连接一个毫安表，在11、13之间连一个电压表，即构成一个三极管特性实验仪；如按3乙接法，即成为一个再生式一灯机线路中的电子管部分。

4．第4块板 板的两侧共有21到26等6个有插孔的中型接线柱。板上有电源变压器T、低频扼流圈L、滤波电容器C\(_{1}\)、C2及指示灯等5个另件及电子管5y3一个。为了能调整输出的直流电压，在输出的电路里，串联了一个20千欧的可变电阻（图中没有绘出）。这是收音机的电源部分，它包括了整流和滤波的装置。

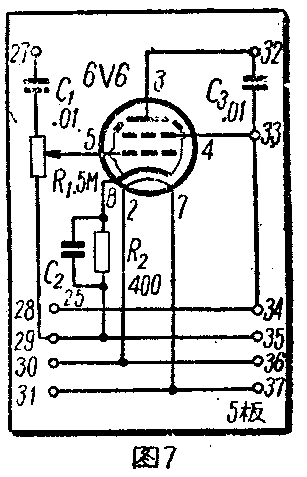

5．第5块板 板的两侧共有27到37等11个有插孔的中型接线柱。板上有C\(_{1}\)、C2、C\(_{3}\)、R1、R\(_{2}\)、等5个另件及6V6电子管一个。

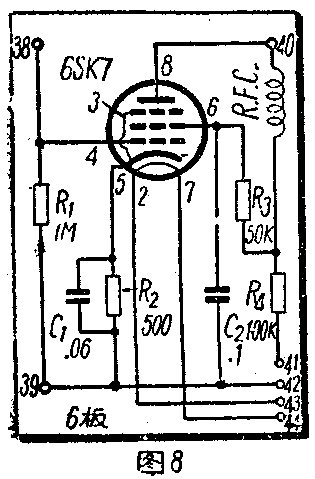

6．第6块板 板的两侧共有38到44等7个有插孔的中型接线柱。板上有C\(_{1}\)、C2、R\(_{1}\)、R2、R\(_{3}\)、R4、RFC等7个另件和电子管6SK7一个。高频扼流圈RFC是用直径20公厘的短木圆柱，在木柱上锯四小槽，以直径0.15公厘（38号）漆包线绕600圈。

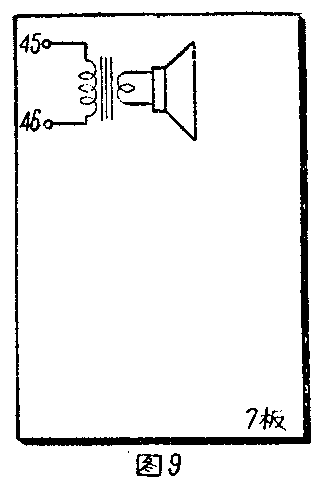

7. 第7块板 有45、46两个有插孔的中型接线柱，在45、46之间接一个电动喇叭。

连接使用时，将第1\(_{甲}\)板与第2板相连，先将底板后面的连接搭扣扣上，再用接线机插柱将5与8相连、6与9相连，即成为矿石机。

将1\(_{乙}\)板、3乙板、2板与4板依次相连，用接线插柱将4与10、5与11、6与13、16与7、18与9、17与21、18与22、19与23、20与24相连，即成为0－V－0再生式2灯收音机。

将1\(_{乙}\)板，3乙板、5板、7板、4板相连，用接线插柱把4与10、5与11、6与13、16与27、17与28、18与29、19与30、20与31、32与45、33与46、34与21、35与22、36与23、37与24相连，即成为0-V-1再生式三灯收音机。

在再生式三灯收音机的1\(_{乙}\)板前面，再加上一级不调整高放，即第6板，将40与1、41与12、42与3、43与14、44与15相连。把天线由1移至38，地线由3移至39，这时就成为1－V－1再生式4灯收音机。

另装8、9、10、11等4块板，分别为超外差收音机里的输入回路与变频级、中频放大级、检波与自动音量控制和音频放大级、调谐指示级4部分。

1．第8块板 板上装有天线交连线圈及输入回路线圈美通555A，本地振荡线圈美通555B（示教板上只用了一个波段），双连电容器C\(_{0}\)、C1、C\(_{T}\)、Cp、C\(_{2}\)、C3、R\(_{1}\)、R2465千周九股中频变压器T\(_{1}\)，电子管6SA7等元件。

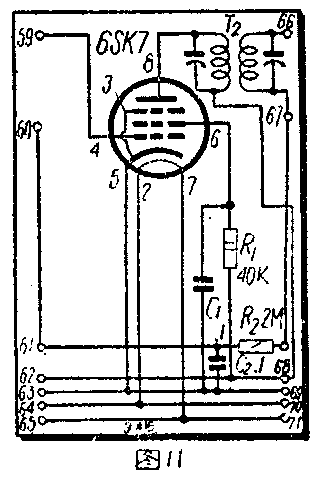

2．第9块板 板上装有C\(_{1}\)、C2、R\(_{1}\)、R2、465千周九股中频变压器T\(_{2}\)，电子管6SK7等元件。

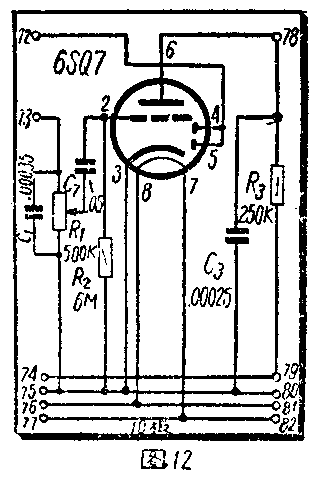

3．第10块板 板上装有C\(_{1}\)、C2、C\(_{3}\)、R1、R\(_{2}\)、R3、电子管6SQ7等元件。

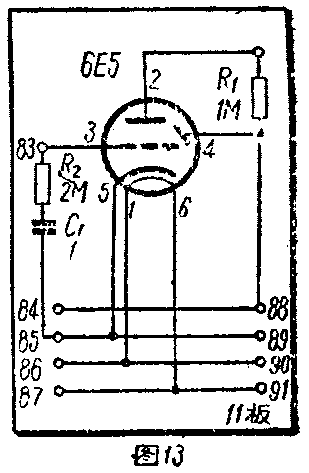

4．第11块板 板上装有C\(_{1}\)、R1、R\(_{2}\)，电子管6E5等元件。这是调谐指示级。

用8、9、10、5、7、4等6块板，可以装成普通的超外差式5灯机，各板间连接方法如前，不再赘述。如果在7、4板之间再加上11板，使83与73、88与21、89与22、90与23、91与24相连，那么就成为带有调谐指示的超外差式6灯机。如果在8板前再加上6板，天线由47移至38，地线由49移至39，40与47、41与48、42与49，43与50、44有51相连，那么就成为一架超外差式7灯机了。

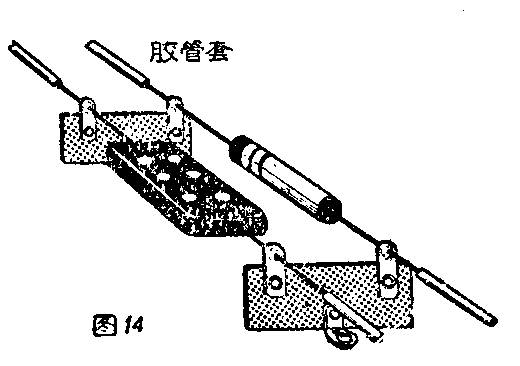

示教板上的元件，完全按照原理图参照元件的大小来排列，元件上所注有的规格，容量，尽量使它显露出来，以便观察。在装置以前，把零件对照设计图样放置在底板上，全面计划排列元件和布线方法。经考虑妥当后，用铅笔在底板上作一布线图。板上元件除电源变压器、中频变压器、扼流圈、滤波电容器、可变电容器以外，一律采用悬空装置。因此第一步在画了布线图的底板上，用长脚螺丝固定电子管座，安装连接搭扣、悬挂用的螺丝、有插孔的中型接线柱和接线板。第一个中频变压器的输出接线用金属隔离线，线末的接线柱要加上胶木垫板，以保持各点不与底板相触。第二步将各零件如电阻、电容器等的引出线镀锡后与粗铜丝（直径为1—2公厘）相联，铜丝外套上胶套管装在接线板上，如图14所示。这样零件与导线就不会与底板相接触，以免漏电。由输入回路、检波级、放大级逐级细心焊接，注意每一个线头都要用刀刮干净，并将铜丝或零件的引出线牢固的绕在接线板上。焊剂用松香，并保持干净。焊接完毕要清除锡珠，并用剪刀把多余铜丝剪去。检查接线有无错误，如果接线正确，可用一个3000欧的可变电阻，接在电源部分的高压两端，用电压表测量电压为250伏后，用接线插柱（图15）按需要将各块示教板连起来。即已组成各式收音机回路，然后将电子管插上，测量各级电流电压，如果与电子管应有数值相符，再接上天地线，转动调谐电容器，试听收音。在超外差收音机示教板里，还要作调整中频回路，调整同步等校验工作，装置工作初步完成。最后将铜丝上的套管分别漆成以下各种颜色：屏路漆红色、栅路漆绿色、阴极与接地线（即B－）漆白色、自动音量控制漆黑色、丝极电源线漆成棕色。涂油漆时注意不要碰到各零件和底板，以保持整齐美观。

示教板里的零件选用质量较好的新品。天线长度要30公尺，高出屋顶5公尺。地线入地至1.5公尺。两套示教板装成后，试听收音效果都很好，在超外差式收音机示教板，国外电台广播，国内各人民广播电台播音，大都可以收到，电台间声音不相混淆，有宏亮的音量输出。

利用示教板，可以进行讲授、表演和作电流电压的测定。

板中各个接头是用有插孔的接线柱，各级间的连接是用连接插柱，因此，用示教板作实验研究是极为方便的。如测定第6板上高放级电子管6SK7的一些数值：用100毫安的直流毫安表串接在屏极和40号接线柱间，可以测得它的屏极电流；用300伏的直流电压表跨接在40和42号接线柱间，可测出屏极电压；用1安的交流表串接在43与6SK7第2脚之间，可量得灯丝电流；以30伏的直流电压表一端与6SK7第5脚（阴极）相触，另一端和地相接，可测出栅偏压；其他帘栅极、控栅极的各值也可用同样方法测量。

用示教板还可作一些表演实验，如将第4板的高压输出端接在阴极射线示波器上，在荧光屏上可显示交流电经整流滤波后的形状；将示波器接在滤波器前，可看到全波整流的波形；将电子管5Y3的一屏路拆断，可看到半波整流的波形；如果将示波器接在25，26两接线柱上，便可看交流电波形；在3\(_{甲}\)板17、18及11、13之间各联上电位器和电源，保持屏极电压一定，改变栅极电压，可得对应的屏极电流的变化值，这样可描出电子管特性曲线。从而了解怎祥利用电子管特性曲线，算出栅负压的值来装置各类放大器、振荡器等。

利用示教板，作收音机校验工作，将万用表接上两根试笔，一根接地，另一根碰在被测电压的地方，可指出各极电压值，用接地的试笔碰各个电子管栅极，扬声器是否发出“劈拍”声，以判断是否正常工作。

将示教板的某一接头放松，或取去某一接线插柱，代以绝缘的插柱，造成收音机故障，令学员进行检查探索，使学会初步检查工作。（郁与民）
