现在介绍一架简单的交流收音机，不用电源变压器，零件也用得很少。图1是本机线路，下面就讲一下线路中零件的用途：C\(_{1}\)、C2是天线电容器，它可以增加收音机的选择性；同时使天线上不带市电；如果电容量选择得合适，还可以消除收音时的哑点现象。C\(_{1}\)、C2的电容量范围可以在40—100微微法之间，天线长的时候，容量可选用得大些，如果天线短，容量就要小一些。C\(_{1}\)、C2一般采用云母电容器，用纸介电容器也可以，耐压应该有600伏。
C\(_{8}\)是调谐电容器，它与天线线圈L1、L\(_{2}\)组成调谐回路。
C\(_{4}\)与R1是栅极检波元件，C\(_{4}\)一般采用0.00025微法、云母电容器，C4可以隔断栅极到调谐线圈间的直流电路。C\(_{5}\)是再生调节电容器，容量一般是0.0001微法。C8的作用是在C\(_{5}\)定片与动片短路时，可以使电子管屏极与阴极间不被短路，从而保护了电子管的整流部分。C7是傍路电容器，使高频成份由C\(_{7}\)傍路通过，不通过耳机，以减少声音的失真。C8、C\(_{9}\)是滤波电容器，可以使整流后的电流变得更加平稳，因而减少收音中的交流声。R1是栅漏电阻，由于从阴极飞往屏极的电子，有时也去跑到栅极上去，越聚越多，便会引起失真。R\(_{1}\)便是给这些停留在栅极上的电子跑回阴极的一条便道。R1的阻值一般采用2—4兆欧，R\(_{2}\)是保护12SL7整流部分栅极的电阻。在这回路中，12SL7的右半个三极部分是当作整流管使用的，栅极与屏极连在—起当作屏极使用，这时如果不加R2，那么在栅极上通过的电流太大可能烧坏栅极，以后就不能再当作三极管使用了。R\(_{3}\)是滤波电阻，阻值自5—10千欧。阻值大时，滤波作用较大，但降压也大，因而使屏压降低；阻值小时，虽降压较小，但滤波作用却又差了些。
R\(_{1}\)、R2的功率可用1瓦的，R\(_{3}\)可用2瓦或3瓦的。
图1中与12SL7灯丝串连的电灯泡，可用220伏、30瓦的。耳机用4000欧的。K是开关。
本机线圈的制作方法是：用直径3分分，长7公分的胶管或硬纸管作为线圈筒，用直径0.41公厘（27号）漆包线15公尺作力绕线。先在筒的下端作支架一个（图2）。再在距筒的上端半公分处开始，密绕30圈，抽一头为L\(_{1}\)；再密绕85圈，抽一头为L2；再密绕35圈为L\(_{3}\)。总共绕150圈，L1、L\(_{2}\)是调谐线圈，L3是再生线圈。

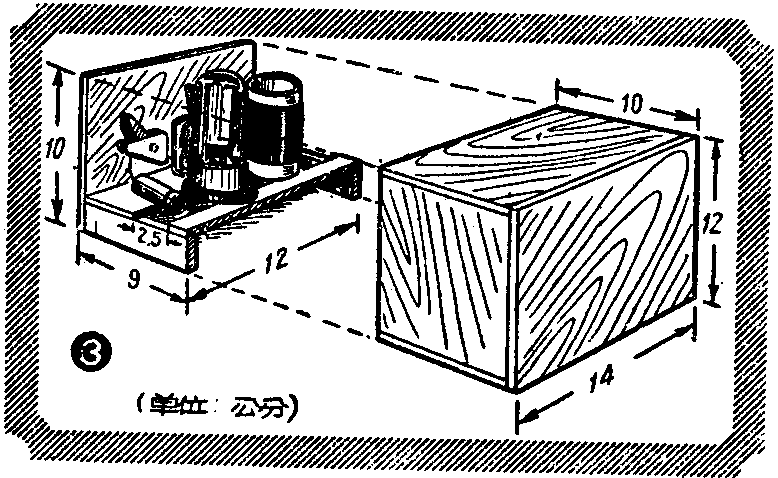

底板的尺寸及制作可见图3。

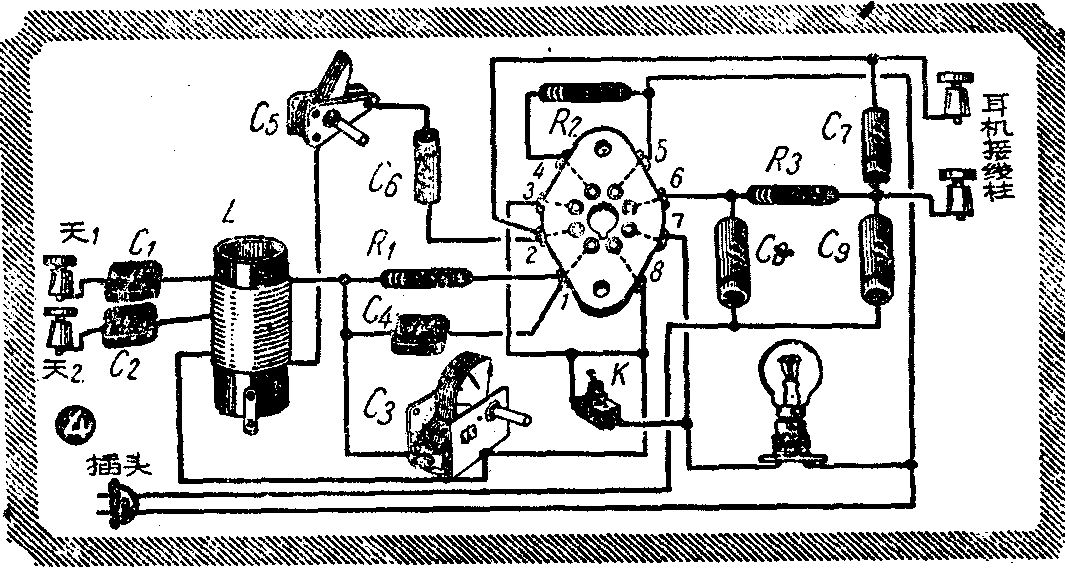

全部零件准备停妥后，即可开始安装。先将线圈、管座、C\(_{3}\)、C5较大零件参考图3装好，然后开始接线，实物接线见图4。
试听前，必须先将耳机接好，然后再接上电源。如果不接耳机先接电源时，C\(_{8}\)就有可能被整流后峰压击坏。
试听时，如发现再生力过强，可适当减少再生线圈L\(_{3}\)的圈数；再生力过弱，就要适当增加L8的圈数。在试听时，如发现耳机内有交流声时，只要将电源插头反插即可消除。
本机C\(_{3}\)、C5的动片旋轴带有市电，所以旋轴上用的胶木旋钮，一定要绝缘良好，本机所选用的零件如C\(_{1}\)、C2、C\(_{6}\)、C8、C\(_{9}\)等也要合乎耐压规格，以免发生触电危险。(胡北初)
