苏联李日ВЭФ电工厂设计成功一种新型的带超短波波段的收音、电唱两用机，名为“留克斯”（PK—156），并已投入大量生产。
“留克斯”牌电唱收音机是一种11灯的台式超外差式收音、电唱两用机，该机可以收听调幅和调频两种广播节目，并可放送唱片，它所包括的收音机和一架万用式电唱机合装在一个机壳内。
这种电唱收音机的底板、机件和零件都是小型的，是按照苏联无线电技术工业部各厂生产中所采用的统一规格设计的。
电唱收音机的重量为27公斤，较之英国出产的机器为轻，尺寸为625×450×365公厘，也比英国机器小。
该种电唱收音机可应用110、127和220伏几种交流市电来供电。
收音时消耗电力不超过85瓦，放唱片时不超过100瓦。
该机有六个收听波段：长波——2000—722.9公尺（150—415千周）；中波——577—187.5公尺（520—1600千周）；第Ⅲ短波——75.9—54.5公尺（3.95—5.5兆周）；第Ⅱ短波——57.7—40公尺（5.2—7.5兆周）；第Ⅰ短波——31.9—23.0公尺（9.4—13.0兆周）；超短波——4.65—4.11公尺（64.5—73兆周）。
调幅收音电路的中频为465千周；调频收音电路中采用中频8.4兆周。收听调幅广播时，中频通带宽度可在4到13千周范围内平滑地加以调节；收听调频广播时，中频通带宽度在180千周以上。
在输出功率为50毫瓦的情况下，长波，中波和短波时的灵敏度为20—5O微伏；超短波（输入端阻抗为300欧）时的灵敏度为5—10微伏；如采用机内磁性天线，则长波和中波时的灵敏度为5—10毫伏。
调幅收音电路在失调±10千周时的邻波道选择性大于60分贝；调频收音电路在失调±250千周时的邻波道选择性大于30分贝。
在超短波天线插孔处的本机振荡频率的电压不大于40毫伏（当输入端阻抗为300欧时）。
接收调幅广播节目时，自动增益控制能保证当输入端电压变化60分贝时，输出端电压的变化不大于8分贝；接收调频广播节目时则能保证不大于16分贝。
本机的额定输出功率为6伏安；最大输出功率为8—9伏安。
当输出功率为额定值时，调幅收音电路在调制度为60%时以及调频收音电路在频移为50千周时的声压非线性失真，在200—400周一段频率上不超过7%，而在400周以上各频率上则不超过5％。
额定输出功率时，拾音器插孔处的灵敏度为100—150毫伏。
音量控制范围为60—7O分贝。音调控制是平滑调节的，并单独分装。音调控制能保证频率特性曲线的低频端有15分贝的变化范围，在高频端有20—26分贝的变化范围。
电唱收音机输出端的哼声电平比额定输出功率电平低50—60分贝。

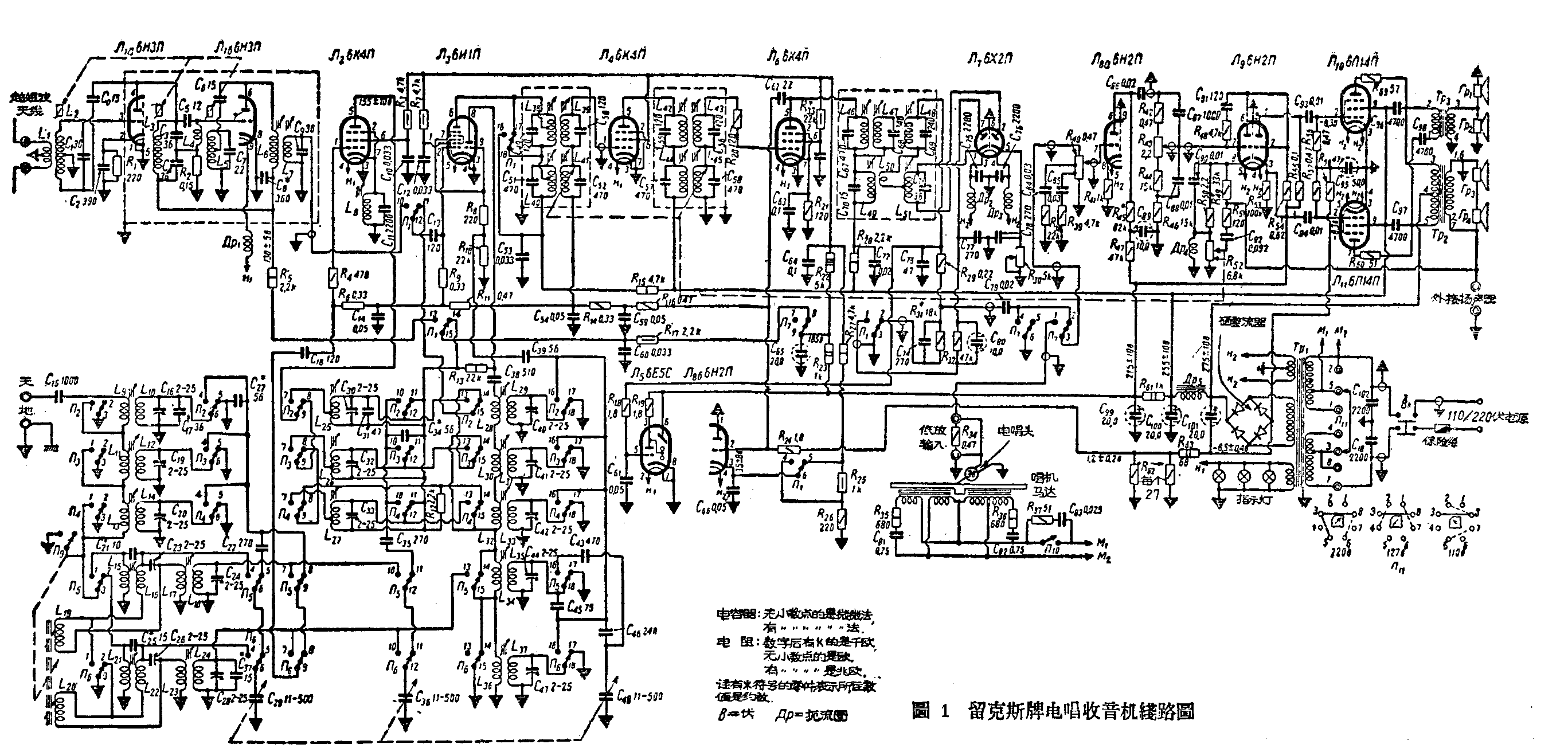

“留克斯”牌电唱收音机的收音部分（图1）是按照调幅收音电路和调频收音电路有一部分混合的电路设计的；其特点是高频电路和其它电路完全隔离，以及两种收音电路从中频放大器开始混合，合用公共的电子管。
调频收音电路的输入电路、高频放大器和变频器合装在一个单独的超短波方盒内。这部分应用电子管6H3П，用抗磁性铁心来调谐，在厂中调整时就用它来取得同调。这样的装置具有优良的屏蔽作用，并在构造上使得超短波部分与其它部分完全隔离。它的高频放大器第一级应用电子管6H3П（Л1a），并采用中和电路，以提高高频增益。为了避免单栅变频管的屏极回路和本机振荡回路间相互影响，在超高频屏极电路内接了一个电容电桥。变频作用是在第二个三极管（J16）内完成的，它的过渡电容也另行加以补偿，以提高中频增益。
调幅收音电路的高频部分也装成单独的一部分，用键式波段转换开关进行转换。短波上的预选器是一个高频放大器，应用电子管6R4П（J2），它的屏极和栅极电路中均采用单回路。长波和中波的输入装置都设计为带通滤波器的形式，以取得较好的选择性。调幅收音电路的变频器采用一个新的电子管6П1П（J3，三极六极管），并采用变压器式电路的本机振荡器。机内磁性天线系供长波和中波时应用，它是一个可转动（180°）的铁淦氧磁体铁心，长140公厘、直径8公厘，固定在专门的支架上；外面套有长波和中波段输入线圈（L\(_{19}\)、L20）这种天线可以用来进行定向收音，旋到一定方向上，便能收到位于那个方向上的电台。由于定向作用，收音时干扰电平很低。
中频放大器应用电子管6Π1Π和6K4Π，这部分全都是供两种收音电路合用的：调幅收音电路应用电子管J4、J6；调频收音电路应用电子管J3（仅六极部分）、J4和J8。由于两种收音电路的中频相差很大（465千周和8.4兆周），因而两种收音电路的中频回路可以串联起来使用，而不必另加转换设备。
调幅收音电路的中频通带宽度，是以移动第一、第二中频变压器栅极回路线圈（L\(_{41}\)和L45）的方法来加以平滑调节。应用三回路滤波器是为了能提高调幅收音电路的选择性。在第一中频变压器中，未工作的一收音电路的线圈需将其短路，这是为了防止中波段信号的谐波进入调频收音电路。
合用的检波器应用电子管6×2Π（J），对于调频收音来说这是一个非对称的分式检波器；而对调幅收音来说是一个带负荷的二极管检波器。合用的主要原理在于调幅收音电路和调频收音电路的检波回路互相串联，以及合用一个检波电子管。调频收音电路中应用了两个二极管，而调幅收音电路中只应用了一个二极管，另一二极管只在高频上经过电容器C\(_{77}\)与地接通。必须指出，后一二极管电路不应当允许直流成分通地，否则公共负荷中将有第二个二极管的电流流过，这将引起显著的非线性失真。分式检波器的两臂用半可变电阻R30来调节到平衡，以消除寄生的调幅。
自动音量控制应用在两种收音电路中，它应用一个三极管6H2Π（Jεб），接成二极管使用，它的阴极电路中还接有整流器输出的延迟电压。
低频放大器包括三部分：第一部分是前置电压放大极，应用电子管6H2Π（J\(_{8a}\)，J9左半边）；另一部分是倒相器，应用一个三极管6H2Π（J\(_{9}\)右半边），第三部分是一个推挽输出的功率放大极，应用电子管6Π14Π（J10和J\(_{11}\)——高互导五极管）。
电子管J\(_{8a}\)屏极电路内有一个与频率有关的分压器，平滑地变动它的动臂，可以调整低音音调。调整高音音调的方法是采用负回授，从输出变压器次级线圈回授到电子管J9的阴极电路。
本机各部零件位置安排如图2。高频部分在中央，旁边是中频放大极，右边是电源部分，左边是检波级和低放级。对于调幅、调频混用的收音机说这样放置是合理的，因为电源变压器与低放部分远离可以减低交流声，并使得电源变压器能不装在底板上，以免底板上装了笨重的变压器而感到不便和携运时使底板变形。此外，磁性天线和最后一级中频变压器能以相互远离。

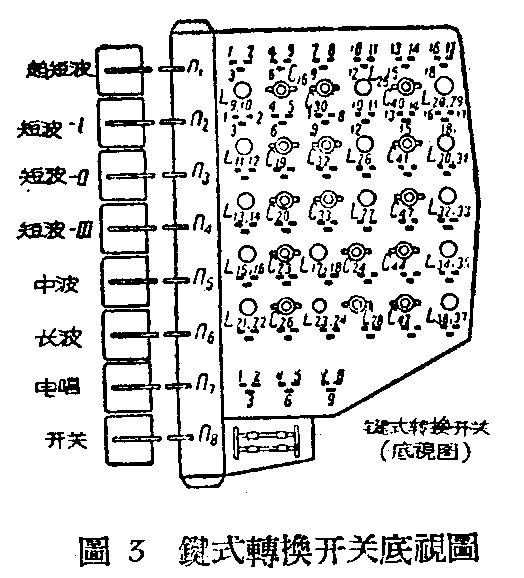

本机具有如下各控制机件：①键钮式波段转换开关，要转换波段只消按入适当按钮即可，按入—个波段的按钮后，就使得它所控制的六个刀（每刀二掷，如图3所示）同时转换到新接点上，以完成该波段的各部电路；②键钮式电唱收音转换开关，也是按钮，控制三刀，每刀二掷（见图3）；③键钮式电源开关；④调幅收音的调谐旋钮；⑤调频收音的调谐旋钮；⑥定向收音用的磁性天线开关和调节装置；⑦音量调节旋钮；⑧音调调节旋钮。用键钮式波段开关的优点是转换波段时没有中间的过渡位置，因为按下任一键钮，则原来接通的键钮立即释放，这样的开关寿命比较长；另外开、关机器与音量控制器位置无关。
本机所包括的万用式电唱机是ЭПУ—Ⅲ型的。唱头是压电陶瓷体做的。电动机可有两种转速，即每分钟78转和3313转两种。唱头上装有两根刚玉针，以便放送普通唱片和密纹唱片之用。针尖所受重力为12—14公分。这种电唱机配合本机专门设计的发音系统，所得音质相当优美。拾音器具有75到7000周的放音频带。拾音器的非线性失真不大于3—5%。电唱机附有自动启止装置，能半自动地启功，以及唱片放完时唱盘能自动停止转动。
本机的发音系统共包括两个5ГД—14型椭圆宽带扬声器（Г\(_{P3}\)和ГP4，装在正面) 和两个1ГД—9型椭圆高音扬声器（Г\(_{P1}\)和ГP2，装在侧面）。这样的装置使得发音质量极好，在50到12000周范围内都有优良的音质；并且在收音机前水平面上 180°角度的区域内有无方向性的音响频率特性，在60到12000周范围内都能保持这种无方向性音响特性。为了展宽扬声器的音域，它的纸盆上装了一种专门的号角。正面的扬声器尺寸为260×170公厘；侧面的扬声器尺寸为160×100公厘。侧面的扬声器Г\(_{P1}\)和ГP2是经过单独的高频变压器和输出端连接的，该变压器初级串联的电容器是为了阻止1—2千周的低频通过。
本机内采用小型三连可变电容器供调幅收音电路调谐之用，其容量为12—510微微法。为了调节的稳定起见，该可变电容器的外壳是铸造而成的，并通过齿轮来带动。
两种收音电路的中频变压器做成为混合的滤波器，装在一个屏蔽罩内，这样将不致影响收音电路的工作。改变中频通带宽度的方法是沿着中频变压器的轴向移动栅极线圈，移动距离能达15公厘。
本机的所有回路线圈中都采用铁淦氧磁体铁心。这样可以大大减小线圈尺寸和所包括零件的重量；并可用单心线代替多心线来绕线圈。 （赵大和根据苏联“无线电”杂志 1957年第二、第四期摘译）
