本文所要提到的电路在苏联的收音机电路中已得到较广泛的应用，我们可以在一些苏联的业余无线电书籍中找到这样的电路。这里简单地谈一下这种电路的工作原理、同时介绍几个实用的电路。
什么叫负阻效应
我们知道电阻通过电流时要消耗能量，同时它服从欧姆定律。但有些电气元件如电子管及半导体等在特定的电路工作状况下会产生如图1所示的下降特性，亦即产生电压增加而电流减少或电压减少电流增加的现象，这样电压增量与电流增量之比是负值，不服从于欧姆定律；换句话说，这种元件在这种工作状况下具有负电阻的特性。因此把上述现象称为“负阻效应”。与电阻相反，当负电阻通过电流时它不但不消耗能量反能补给能量。例如四极管在屏压略低于帘栅电压时，由于屏极被高速电子撞击所产生的二次电子奔向帘栅，故屏压略为增加时，二次电子的增加使帘栅流增加，而总的屏流反而减少，因而出现图2所示AB段的下降特性。某些半导体二极管也有类似的特性（见图3）。
利用负阻效应的振荡电路
上面提到过负电阻能补给能量，假如把负电阻与某调谐回路并联起来，并且使负电阻完全能抵消调谐回路里的正电阻，则这回路即可持续振荡。图4是利用四极管32，把屏极电压降低至帘栅电压以下获得的负电阻特性时制成的负阻振荡电路。使用其它电子管时，只要在它的屏压——屏流特性曲线上找出图2的AB段的中点的相对屏压和帘栅即可。
下面再谈谈几种多栅管接成的负阻振荡电路。

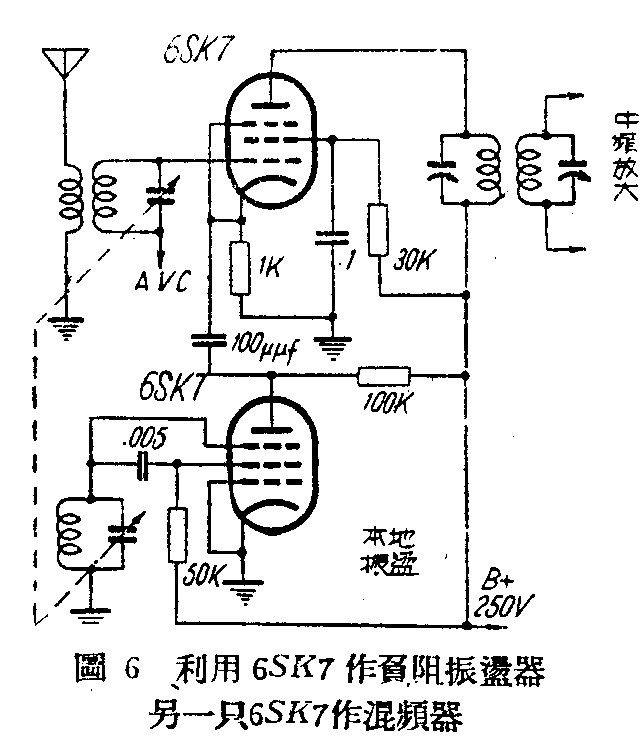

图5是用五极管6J7速成的负阻振荡电路，它的作用可如下解释：在某瞬间设帘栅电压略为降低引起帘栅电流减少，但是抑制栅是通过一个电容Ce与帘栅连接，因此帘栅电压的降低也使抑制栅电位略为降低；由于抑制栅电位降低的作用使屏流减少而帘栅流增加，若抑制栅的这种作用大于帘栅的作用，则总的帘栅电流是增加的；亦即在此时帘栅电压降低而帘栅流增加，反之亦然。因此，从AB端向左看来有如一个负电阻。接上LC后即可成为振荡器。图6图7即系五极管接成的负阻振荡器用作超外差收音机变频器中的本地振荡电路。图7中的6SA7可用6A8、6A7、6L7等代替。

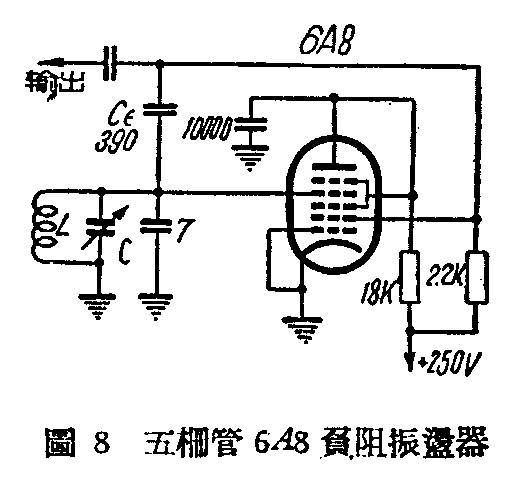

五栅管如6A8、6SA7、6BE6等也可接成负阻振荡器。如图8所示的电路是利用6A8第4栅的控制作用比第2栅为大的性能组成的负阻振荡电路。当某瞬间第2栅产生一电位降时，第二栅栅流ig2虽有减小趋势，但因通过Ce的交连，使第4栅电位也降低。同时，因第4栅的控制作用较大，以致总的ig2是增加而不是减小。反之，第2栅电位升高时，ig2减小。如果用6SA7代替6A8（把6SA7的第3栅代6A8的第4栅），也可得到同样结果。

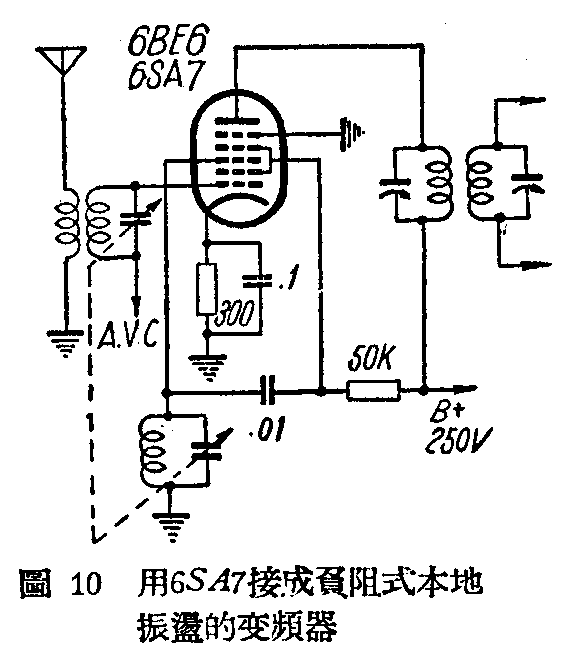

下面介绍两个用五栅管的负阻振荡变频电路。
负阻振荡器的优点

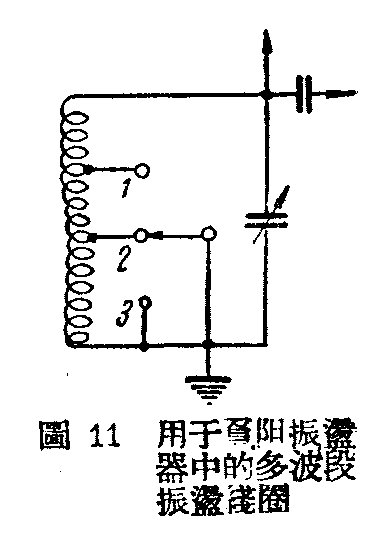

负阻式本地振荡器较一般类形的本地振荡器稳定；而且电路很简单，振荡线圈没有抽头，因此用于多波段的收音机中可省去一档波段开关，减少了因波段开关不良而发生的故障；同时也省去了自己绕制线圈时调整抽头的麻烦；并且可以把多波段的振荡线圈绕成一个采用抽头的线圈，只用普通的波段开关就在转换波段时将其他波段的线圈短路（见图11）。
自己装置有收音机的业余家想试验一下上述电路的话，只要更动这根接线换一个电阻和电容就可以了。（程丰宇）
