焊锡和焊剂的选择
电器用具焊锡的标准成分是6成锡,4成铅,这样的锡熔点低,流动性大,光泽较好。
无线电机中最适用的焊剂是松香,颜色淡黄透明的好用,暗褐色不透明的不好用。松香在焊接过程中的作用是当受热时熔化,复盖在已经清洁处理过的金属表面上,使金属表面不被氧化;松香还增加了焊锡的流动性,使焊锡容易和焊接物体焊牢。为了使用方便,可以把松香压成粉末后溶化在工业酒精中,制成松香溶液,浓度和胶水相似就可以,为了防止酒精干掉,可装在一只用螺盖的旧墨水瓶里。
商品中有所谓“无酸焊油”“盐基性焊油”等,其中有清洁金属表面作用的氧化锌或氧化铵等成分,使用时虽比松香方便,但日后焊接部分及附近金属物就会生锈腐蚀,所以不能作焊接收音机的焊剂。
商品中还有一种夹松香心的焊锡条,在焊接时松香受热流出,使用最为方便。
烙铁的使用
在准备焊接以前,最好在烙铁头上镀一层锡,这样,在使用当中烙铁头经常容易上锡。先把电烙铁接上电源,待够热时用小锉把烙铁头的两面锉亮,加一点焊剂,用焊锡在烙铁头上轻摩,焊锡就均匀的包在烙铁头上。
烙铁头的特性是这样的:温度太低时,不能熔化焊锡;温度稍高时,勉强能熔化焊锡;但焊接时焊锡象豆腐渣一样不会流动,焊不牢;温度稍许超过焊锡熔点时最为理想,烙铁头容易上锡,使用方便;温度再高,焊锡流动性过大,烙铁头上仅能吃一薄层锡,不够焊一个接头,使用不便。烙铁的温度高,热的时间长,烙铁头的表面会生一层黑色的氧化硬膜,这时就吃不上锡了,碰到这种情况需要把固定烙铁头的螺钉松开,用尖嘴钳把烙铁头拉出一些后再旋紧螺钉,使烙铁温度稍稍降低,然后再重新镀锡一次。

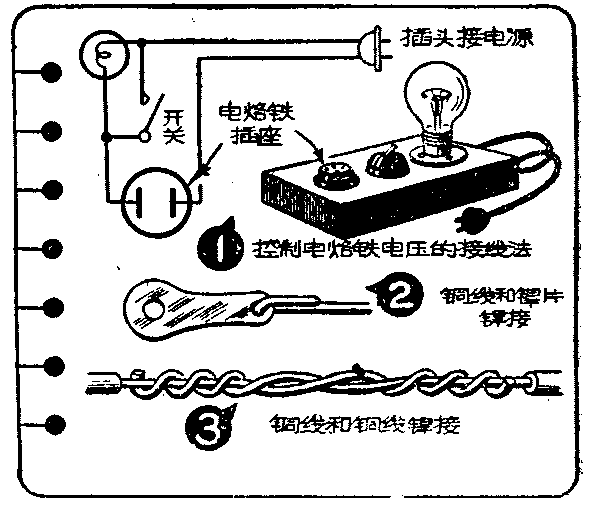

长时间使用的电烙铁,虽然已经把烙铁头拉出很长,仍会烧得过热。这时最好能降低电源电压。降低电源电压最简单的办法是和烙铁串联一只灯泡(图1),220伏75瓦电烙铁用200瓦灯泡;220伏45瓦电烙铁用100瓦。使用时先把开关闭合,电烙铁直接220伏电源,等到烙铁温度够热时,再把开关断开,这时灯泡现红光,烙铁电压降到160—170伏左右,就可以长时间使用而不致过热。当焊接较大零件时,可以随时接通开关,升高烙铁温度。

没有市电的地方可以用火烙铁焊接,火烙铁最好准备两块,一块使用一块加热,轮流使用不致工作中断。火烙铁在炉中加热时,应把不吃锡的一端(底)朝下,吃锡的一端朝上,这样不容易把烙铁头上所镀的锡烧掉。火烙铁每烧一次,最多能连续焊接两个接头,不要因希望多焊几个接头而把烙铁烧得过热,过热后烙铁头氧化仍然要等到稍冷重新镀锡,并不省事。所以每次烧到炉火火焰刚刚发绿,就可拿出来使用。
焊接线头的方法
线头的焊接是这样进行的:首先把准备焊接的铜线的一端用砂布或砂纸打光,铜线及焊片表面上如果镀有镍或银,并且表面清洁,就不必打光,也很好焊。如果线头要接焊片,要把线头穿进焊片的小孔,用尖嘴钳弯好(图2);如果是线头对线头焊接,就需要把两线头紧密绞合(图3),这样做目的是增加焊接点的机械强度。然后在焊接点上涂一些焊剂,把已经烧热的烙铁头尖端压在焊锡条上吃一点锡,慢慢的拿烙铁使吃锡的头部紧贴到焊接点上,等烙铁头传导到被焊接金属上的热量足够使焊锡熔化时,焊锡自然流到被焊接的两金属物的间隙里把它们焊合在一起,这时把烙铁拿开,静待焊锡凝固。
下面谈几个焊接的关键:①被焊接的金属物体表面必须清洁,要用砂布仔细打光或用小刀刮光。若是漆包线,特别需要把焊接部分的漆皮完全打光,露出闪亮的铜线;只要有一点点漆皮附着在表面上,就不能焊好。

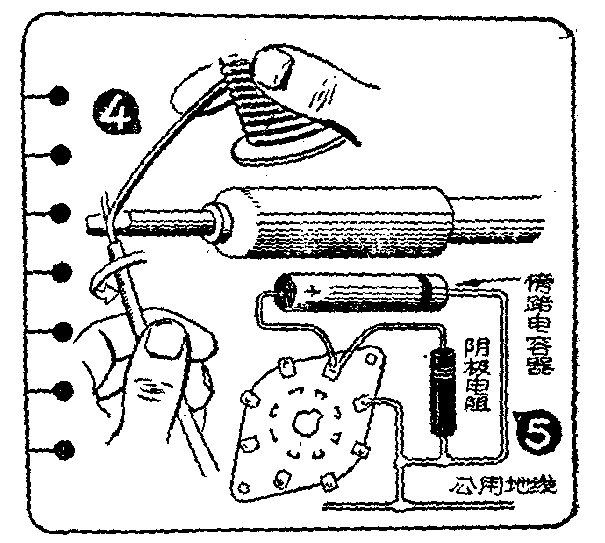

②在焊接以前如果能在金属表面先镀一层锡,可以使焊接更为容易。镀锡方法如下:放烙铁放在搁架上,左手拿已清洁过的接线,右手拿松香心焊锡条,一同把它们放到烙铁头上,等焊锡溶化,让接线头在焊锡中四面旋动(图4),线头四周就镀上了一层锡。管座的管脚,电位器;波段开关等,安装前先在焊片上镀锡,焊接时可以省时省力。
③焊剂的用量只要刚刚能盖住焊接点的空隙,用多了焊接时就流开去把周围的零件弄脏。若是焊接管座或波段开关等零件,焊剂流到接触点部分,就很难擦掉,形成接解不良等毛病。
④根据被焊物体体积的大小,决定烙铁在焊接点上停留时间的长短。烙铁停留时间过短,就不会焊牢;时间太长,则焊接物附近受热太久,温度太高、容易使接线绝缘皮烧坏,炭质电阻变值,纸电容器流腊,胶板管座炭化等毛病。大致把两个接线线头焊在一起,只要三四秒钟,若是把线头焊在铁底板上,大约需要30秒钟左右。所以在焊接时注意看,待焊锡刚刚流满焊接部分就是已经焊好了。
⑤焊上焊接点上的锡还没有凝固以前,不可让它遭受振动,否则焊锡就不能凝固成整块,接合不会坚固。焊锡是否凝固,可以从它的表面颜色,即表面颜色是否已从镜面一样的银白色变到灰白色来加以判断。
⑥焊锡本身和金属接合的机械力量很弱,两焊接体必先紧密绞合,有牢固的机械接合,然后用焊锡去补足空隙,使接合点导电优良。千万不可单纯的依靠焊锡,把焊接点胶合在一起,否则装好的收音机是不够坚固可靠的。
底板下另件位置的决定
焊接底板下面的另件时,应把底板翻过来朝天放平,按照线路图,把预备焊接的小另件,如电阻、电容器和线圈,在底板下面排列一次。另件能直接装在管座上的不要移远,如阴极旁路电容器、阴极电阻,栅极电阻、帘栅旁路电容器、屏极电阻和屏极旁路电容器等另件的一端,都可以直接焊在管脚焊片上,一端不可用线接长,必须就近焊在支线架上。致于另件排列位置和固定支线架的小孔都可以在上一讲里决定底板上另件排列和底板上开孔时一并考虑解决。

收音机线路图中有两件另件常常是画在一起的,那就是功率管的阴极电容器和阴极电阻。但是阴极电阻要发热,而旁路用电糊电容器怕热,所以最好把它们放成直角(图5)。乙电源的滤波电容器也是电糊电容器,最怕热,要尽量远离电源变压器、功率管及发热较大的电阻,最好用支线架装在底板下靠旁边的开趟位置。帘栅电阻也是发热的,不要安排在中频变压器出线孔的下面,以免中频变压器受热去谐。外差式收音机里自动音量控制的旁路电容器,是第一检波级调谐回路的一部分,所以接地端必需直接接到可变电容器的接地点上,电容器的另一端直接接到短波第一检波线圈次级圈下端的焊片上,因此在线圈近旁应该留出它的位置。
装机的一般知识
装机的一般步骤是先装地线和灯丝线,装好后再装其他部分,次序是从后级装向前级,例如高放式收音机是先装音频放大级,再装检波级,最后装高放级;外差式收音机是先装音频放大级,第二检波级,中频放大级,最后装混频级。具体的装法是:
①先把全部线路画在一张较大的白纸上,各另件的数值也详细注明,这样对全机线路有了清楚的概念,接线时就便利多了。把图挂在墙上,当接好一条线或焊好一只另件后,随手用红铅笔在图上划去,就不容易出错误。
②在各管座之间的空隙处装一条粗的(直径1.2—1.6公厘左右)镀锡铜线作为公用地线。公用地线的一端可以焊一焊片,用螺钉装牢在底板上,但另一端必需直接焊接到底板上。为了防止这根地线太长时中部悬空颤动,不够坚固,可在这根地线的中部焊出几根一端带有焊片的铜线,利用安装管座的螺钉把它固定。下一步开始焊接灯丝线。不论灯丝线圈是一端通地或中心抽头通地,灯丝接线都需用两根绝缘的导线紧密绞合,以减少交流声。灯丝需要接地时,可在变压器的一端接公用地线(图6)。
在这里附带的说明一下,为了使装好后的收音机易于检查,可以按照不同作用使用不同颜色的接线,下面提供的办法,作为读者们装机时的参考:地线—黑色,灯丝—棕色,乙电正极—红色,帘栅极—桔红色,阴极—黄色,控制栅极—绿色,屏极—蓝色,交流电源—灰色,自动音量控制—白色。
③接整流管的接线和乙电源接线,这些线应该用绝缘较好的塑胶线(纱包线绝缘不可靠),塑胶线线皮可以用下面的方法剥去:左手用尖嘴钳夹住线端约2公分处,右手用剪钳靠紧尖嘴钳稍稍用力,让钳口恰好剪破一点塑胶皮,以钳口作支点,两手轻轻一掰,就很容易的把塑胶皮剥去,一点也不会捐伤铜线(图7)。乙电源线中没有高频和音频电流,所以接线可以较长,多照顾一些布线便利和美现。焊接滤波电容器时要认清正负极。收音机的每一级都需要乙电供给,所以乙电源线要接到各级的支线架上。

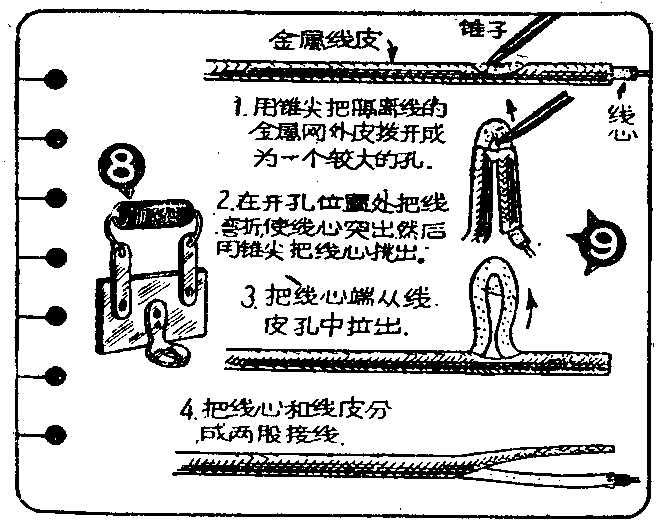

④在焊接音频放大部分的同时,把已经排好地位的另件焊在管座和支线架上(图8)。纸电容器上印有黑圈的一端,表示这端所接的电极片是卷制在最外层,用作旁路电容器时此端应接地,有屏蔽作用;作耦合电容器时此端应接前一级的屏极,因为屏极对地阻抗较低,受外界干扰较小。纸质电容器外面包有较厚的绝缘物质,装接时可以和周围的另件或底板相碰,但是炭质电阻外皮仅有一薄层漆膜保护,绝缘不很可靠,所以装接时要尽可能离开底板和其他另件,如果地位很挤,距其他另件太近有短路可能时,可在电阻外套一段直径6—8公厘的套管,但是发热较大的电阻不能采用。电阻和电容器的引线上也可以套一直径2公厘的套管,以防和其它另件相碰短路。接出的喇叭线,要注意远离中频和高频级的接线,同时可以多接一条地线到喇叭铁壳上,这样都可以减少收音机啸叫的可能。收音机里的电位器如果是用作再生控制,可以使用普通接线,如果接在第一级音频放大管的栅极上用作音量控制,就要改用隔离线(商品叫金属线)。剥除隔离线外层金属网的方法如图9所示。电位器的热端(图10中下端)常接到检波输出,这根线要用隔离线的线心,冷端(图中上端)接地可以利用隔离线外层的金属网联接到公用地线上。如果把电位器的冷端焊片就近焊在底板上,常常会引起很大的交流音。电位器上中端的焊片常经一只耦合电容器接到音频放大管栅极,这只电容器的外面应包一层锡箔接地。附有电源开关的电位器,开关线应尽量远离上述的电容器和导线。这些都是减低交流音的办法。
⑤高放和中放管的屏极栅极接线必须远离,为了增强屏栅极间的屏蔽作用,可以把帘栅极旁路电容器和阴极旁路电容器横在屏极栅极的管脚之间焊牢到管脚上。外差收音机里的中放管和混频管公用一只帘栅极降压电阻,两管间的帘栅极接线应该用隔离线。自动音量控制回路的接线和旁路电容器都不要紫贴中放管的屏极接线,这样做都是为了增加收音机的稳定性。
⑥现在剩下来的是混频部分的接线了,长短波外差机线圈部分的接线比较复杂,尤其是线圈和波段开关装得很近,烙铁头伸不进去焊线时更为困难。所以波段开关的各个焊片要预先焊出接线,然后再装到底板上,这样就方便得多。为了免除因天线靠近后级各放大管,以致产生寄生振荡,可用图11的接法,把天线接线兜过底板面上引出。线圈接线一定要用粗于短波线圈用线的单根铜线,同时短波线圈最要靠近波段开关。使混频级本地振荡频率稳定并减少损失。调谐回路的接线贴近底板,会增加线路中的潜布电容量,使校准发生困难。有些收音机这部分接线用软而细的接线贴近底板布线,收音效果不会很好。调谐回路的高频绝缘要求很高,所以如本地振荡的栅耦合电容器不应采用支线架,而直接焊管座和波段开关上。因为支线架的高频绝缘不可靠,当天气潮湿时,高频损失增加,常会引起不起振荡的毛病。
长短波收音机混频级的补偿电容器分成两套,共有4只,可以用2只双连的补偿电容器装在底板下侧面。为了接地可靠,还需要用一条铜线把4只动片焊在一起,然后通到可变电容器的接地点上。
波段开关上的接头很多,很易接错,习惯的装置方向是向右旋转(顺时针方向)是短波,可以在事先用白漆点在向右旋转所接通的4个焊片近旁,这样焊接时就很明确了(图12)。一般自制的收音机常常不用保险丝,但在有些情况下,电源变压器的初级串接一只保险丝可以减少许多损失,例如乙电发生短路,保险丝就烧断,把电源断掉,避免了烧坏电源变压器或整流管。普通收音机可用0.5安的保险丝, 把它装在保险丝胶木座中,再在底板背后开一只直径1.4公分的圆孔,把它装上。
接好喇叭、电源插头、指示灯、度盘线和旋钮后,还要和线路图仔细核对一下,看看线路有没有接错和漏接,扫清底板上所有的碎锡珠,另碎线头,以免除发生短路,最后插上电子管,就可以进行调整试验了。(童光辉)
