图1是本机线路图，本机最大的特点是在变频部分。天线输入调谐部分与本地振荡部分的同步，并没有采用双连电容器，而是按照上海七个电台频率（1500、1290、1210、1110、1040、920、800千周）和中央人民电台频率（560千周），选用了固定调谐的方法．当收听某一电台时，只要把滚筒度盘旋到该电台频率标度，然后再旋动信号调谐电容器C\(_{1}\)，即可得到满意效果。
S\(_{1}\)是单刀八掷开关，可用“电星”小型四刀双掷二波段开关改装。改装方法是把开关钩牙放开，将胶木板取出，拆下三片弹簧动片，把四刀改为一刀。然后再焊好固定焊片，成为八个接点。以上是改制方法。如果为了方便，亦可用市售成品单刀十二掷开关。
天线振荡线圈可用美通551线圈； C\(_{1}\)可用0.00035微法小型固质可变电容器。C2、C\(_{3}\)、C4、C\(_{5}\)、C6、C\(_{7}\)、C8、C\(_{9}\)等8个半调整电容器的容量见图1。可用中频变压器上附有的半调整电容器，或仿制亦可。如用成品时，可以从C2 、C\(_{3}\)上各拆去一片，加到C9上面，以使C\(_{9}\)得到560千周调谐。C2、C\(_{3}\)、C4、C\(_{5}\)、C6、C\(_{7}\)、C8、C\(_{9}\)均需在装机时与相应电台频率校准。

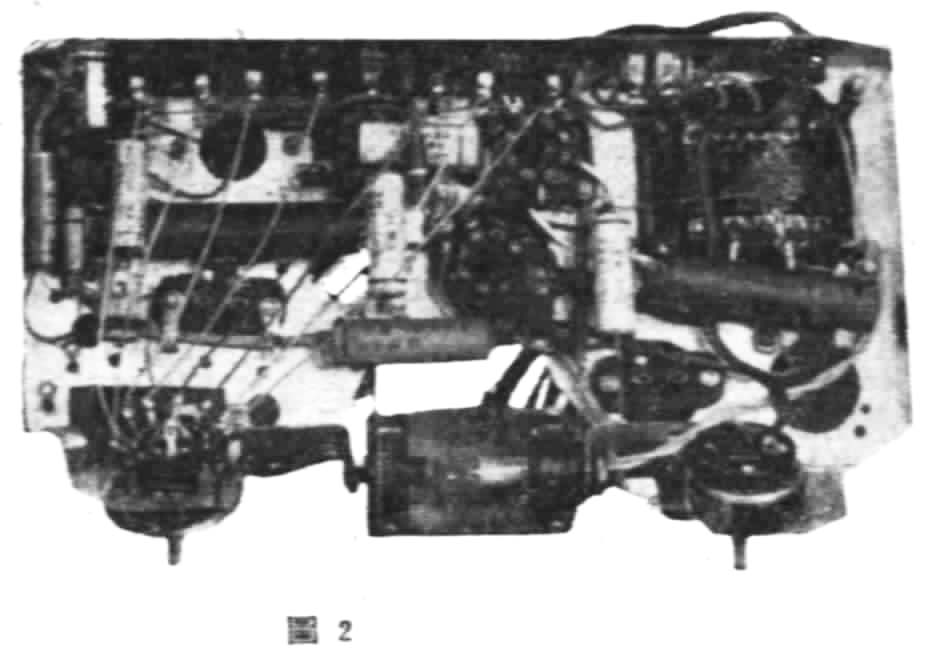

在单刀八掷开关上，加装线轮，通过线轮将线头一端固定在滚筒度盘上（图2），滚筒度盘的另一端加一个弹簧，这样便可以在旋动S\(_{1}\)时，使滚筒度盘相应地转动。
本机另件排列见图2、图3。
编者按：这种收音机系上海福克思无线电机行产品（上海淮安路66号）。每架90元，可邮购。由于双连电容器不易买到，所以本刊特介绍这篇文章，以供参考但这种收音机是专为上海市民所设计的，如外地读者欲邮购时，必须把该机中的半调整电容器C\(_{2}\)、C3、C\(_{4}\)、C5、C\(_{6}\)、C7、C\(_{8}\)根据各地电台频率加以重新调整，才能适用于收听各地电台。(王思耕)
