这一期和下一期的“收音机制作讲座”，是向读者们介绍一些有关收音机装配、接线等具体动手的知识。
俗语说：“工欲善其事，必先利其器”，想把收音机装得效果优良、坚固美观，业余爱好者们不能不考虑具备若干件常用的手工具。
要哪些手工具
如果选用的收音机底板已经开好了大小合适的各种孔眼，剩下来仅是装配另件和接线，那么只要下面几件工具。
尖嘴钳 安装螺钉时用来钳住螺帽、弯折接线、焊接时放置接线或零件等用，适用长度160公厘左右。
扁口钳 是剪断铜线、接线和剩余线头的专用工具，适用长度160公厘左右。
克丝钳 是剪断较粗金属线类或安装电位器以及旋轴等时钳住大螺帽用，长约200公厘。有时也可用鲤鱼钳代替。
改锥（起子） 一把口宽3公厘，长约100—130公厘，安装旋钮螺钉、调节半可变电容器用；另一把口宽5公厘，长约150—180公厘，装卸一般零件的螺钉用。
烙铁 有市电的地方，可用25—50瓦电烙铁；否则只能用火烙铁，适用重量是6—8两。
粗纹平钢锉 长约100公厘，锉烙铁头用。
1号砂纸或砂布 用来磨净导线及焊片表面，以利焊接。
如果要在底板上开孔，还要用下面几样工具。
手摇钻和钻头 钻头直径3.2、4、5、6.35公厘等数种。
中心冲 开孔以前，决定钻孔中心点的工具。
半圆锉和圆锉 扩大孔眼用。
其他一般工具如小刀、剪刀、铅笔、直尺和圆规等。
底板上零件的排列和开孔
在上一期讲座里，我们曾谈到过在设计底板时先要把比较大的零件（例如变压器、电子管、线圈和可变电容器等）位置排好，然后再决定小另件的位置。只有在另件排列位置决定后，才能提出底板的大小和开孔的位置。因此，第一步手续是把各大另件试行在白纸上排列。看看那一种排列法最好。另件位置的决定，大致有下列几项原则。
1．应按线路组成部分逐级顺序排列。
2．怕热的零件不要太靠近发热的零件，如电解电容器、中频变压器就应远离电源变压器、功率放大管和整流管。
3．最前级电子管要远离末级电子管和输出变压器，天线引入接线要远离中频放大管等等。
4．高频、中频和音频线要短，如线圈和波段开关要靠近可变电容器和有关电子管，音量控制器要靠近音频放大电子管等。
5．线圈之间要避免不应有的交连，如高放收音机里的高放和检波线圈之间，外差式收音机的第一检波和振荡线圈之间，都应相互垂直，或分置底板的上下，或加铝罩隔离。
6．电源变压器的杂散磁场容易干扰前级电子管或有铁粉心的中频变压器，产生交流声，应适当远离。
另外，伸出面板的旋轴，如度盘轴，电位器轴等，也应排列位置均称，整齐美观。
看来要照顾这些条件有些麻烦，但把所用零件在纸上反复移动几次，或再参考一些类似的收音机，就可以获得满意的另件排列位置。
致于准备装在底板下的各小零件，如小电阻、纸电容器以及电位器等的位置，大体上决定于底板面上各主要零件的位置，只要底板下有足够的高度和容积，装得下这些零件，关系不大。

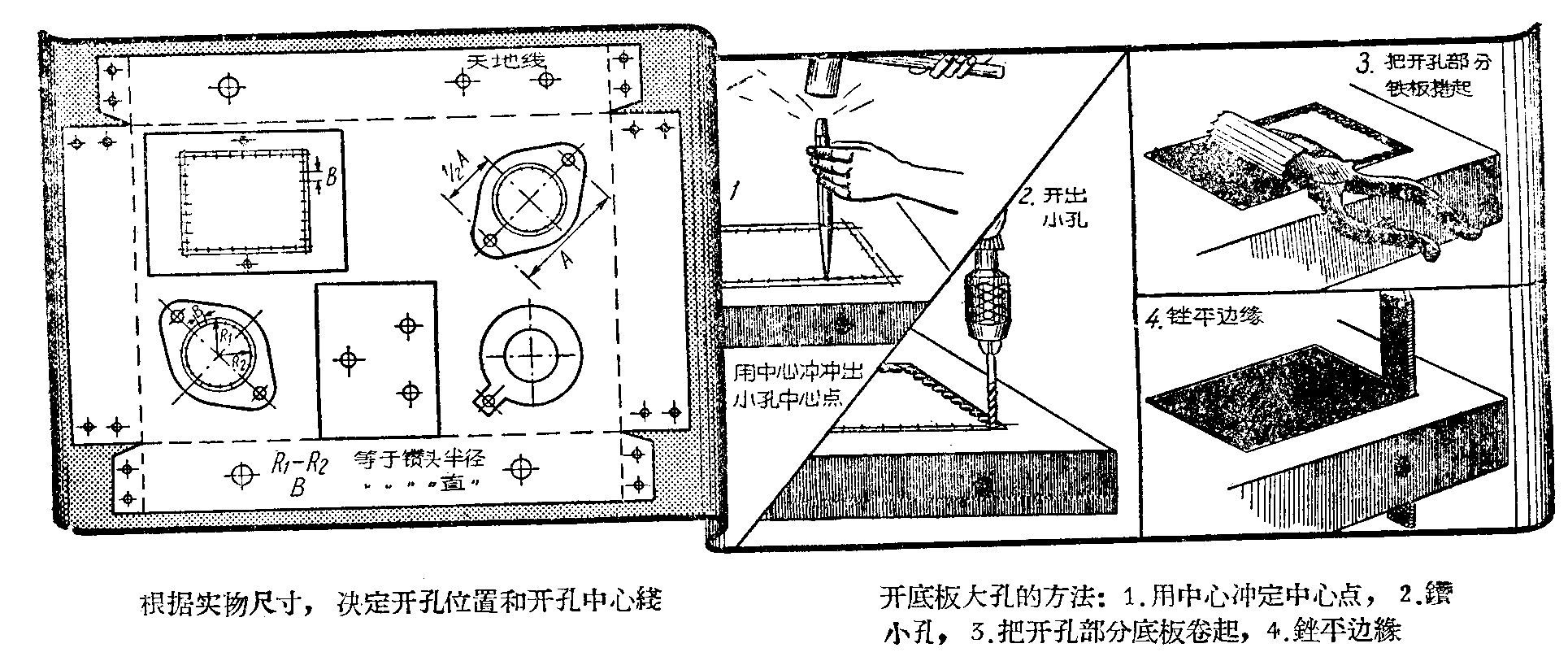

零件排列位置决定后，用铅笔沿零件四周在纸上划出底样，在零件周围各个安装螺钉用小孔里，也用铅笔伸进去画一个圈圈，然后把零件移开，在纸上应当开孔的地方，用直尺画中心线，再用圆规按照需要开孔的大小，以两中心线相交的一点为中心画圆，这个圆就是准备钻掉的。应当注意，不论是决定中心线的位置或是要 在底板上挖掉某一部分，例如装合扑式电源变压器时，就要在底板上开一个方洞容纳变压器的线圈，都要用尺 量一下实物，而且要量得准确，免得开孔位置不对，零件装不上。常用中频变压铝罩两边的螺钉距离是34公 厘，电子管座两端螺孔距离是38公厘，中间应开的一个插电子管的大孔是28公厘，这个孔的中心就在两端螺孔间中心线上的中点。
为了防止孔距间可能有的误差，电源变压器四角的螺孔直径为6公厘，其余螺孔直径为4公厘，配用3.2 公厘的螺钉后，还可以稍有伸缩余地。
零件排列位置决定后，底板的尺寸自然也决定了。把这张画好的白纸贴到拟做底板的金属板上，所有要钻 的孔，一个个都用中心冲对准开孔的中心线交点，用锤轻击出小凹痕来，作为钻孔的中心点。
钻孔时，钻头要垂直对准在圆中心的小凹痕上，首先用3.2—4公厘小钻头把全部要钻的孔钻通，用力要匀，不宜过猛，否则这种钻头很易折断。特别在底板快要钻通时，更就注意保持钻头垂直向下。由于小摇钻力量不大，仅能配用6.35公厘以下的钻头，如果需要的孔小于6.35公厘，可用大小相当的钻头就原有小孔加以扩大，比较省力。如果要开电位器、度盘旋轴等10公厘或10公厘以上的孔时，可用圆锉或半圆锉把孔再行扩大。
开底板上电源变压器的方孔、木箱上度盘孔时，是用3.2公厘的钻头沿着开孔位置的边缘一个并着一个的钻通，这些小孔中心的决定，也和其它开孔的方法一样，先在白纸上打中心线，再用中心冲定中心点。两相邻小孔间的距离，应该很近，小孔中心与开孔边缘的距离等于钻头的半径。等到所有小孔都钻好后，用凿子或扁口钳先开通两三个小孔，再从这里用大改锥撬起一点，改用克丝钳伸进去把撬起的一边夹住，用力旋转把这块应挖掉的底板撕掉，然后用钢锉把四周小圆光角锉掉。开电子管座插孔的方法相同。
其它如开电源引出线、天地线以及各旋轴孔等，方法大同小异，只要排列得匀称美观就可以了。
零件安装
用螺钉固定管座、支架或线圈管等零件时，最好在螺帽下套一弹簧垫圈。因为垫圈一面开有一个豁口，当螺帽旋紧后，就把垫圈豁口卡住，这样即使长期使用后受到震动，被固定的零件也不致松动，可以减少发生杂音或跳火花等的毛病。
安装前各个零件的质量必须先加检查，例如中频变压器的线圈是否通路，电容器有无漏电，可变电容器是否碰片，电源变压器的电压和绝缘是否正常，开关接触点是否可靠等等。免得收音机装好后发现毛病，重新返工拆卸，多费手脚。
下面分别谈谈装在底板上的几种常用零件的装法。

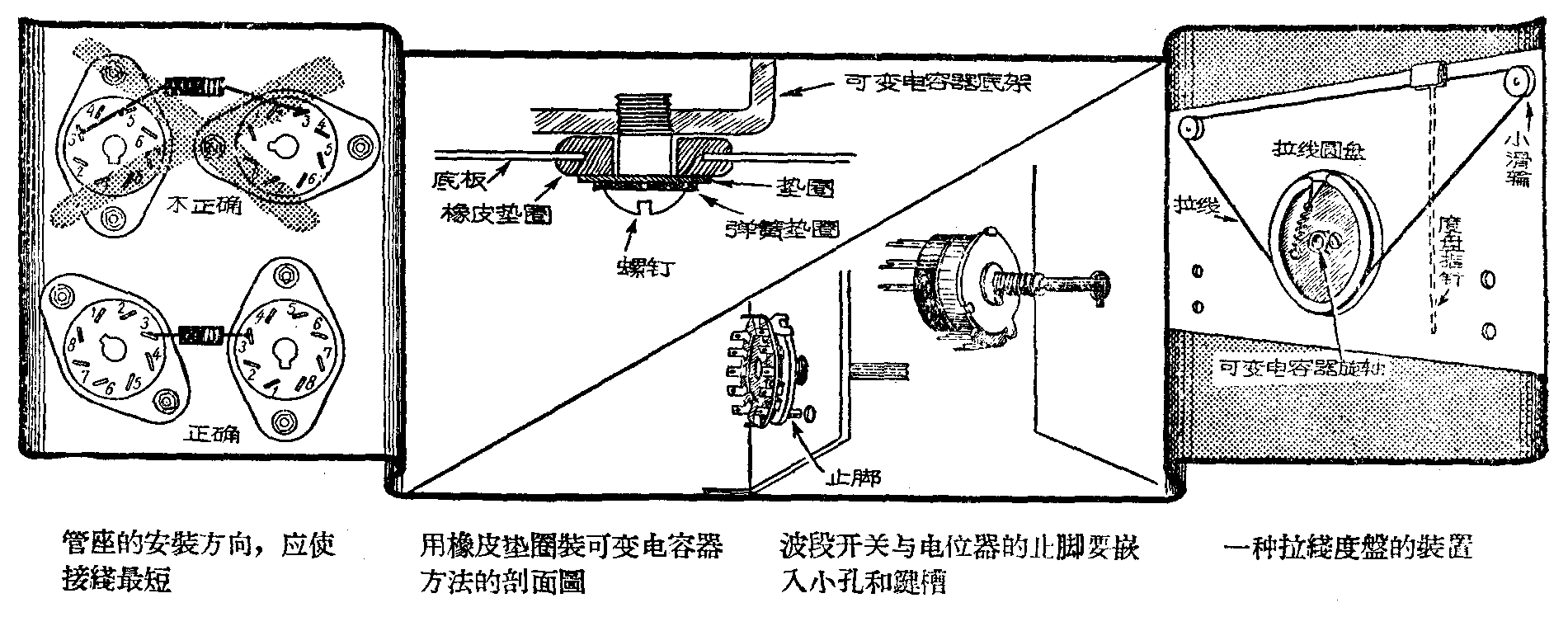

可变电容器 国货双连可变电容器的铁底架下有3个安装用螺纹小孔（单速的只有2个），最简单的接法是按照螺孔的位置和相互间的距离，在底板上开3个5公厘径的小孔，配上3只直径4公厘，每公分12.6牙（每英寸32牙）长6公厘的螺钉，直接把它装牢在底板上。若底板和喇叭合装在一个木箱里，可变电容器最好加垫橡皮垫圈，底板上3个小孔的直径就要拉大到8公厘，橡皮垫圈（黄色的弹性较好）就套在每个小孔里，固定螺钉长度改为12.5公厘。螺钉除留出头部3公厘长一段螺牙外，其余直到根部都用锡把它镀没。安装前在螺钉上先套一只弹簧垫圈和一只普通垫圈，把电容器搁在橡皮垫圈上，螺钉穿过橡皮垫圈中心小孔，旋紧在电容器上。这样，电容器就“浮搁”在橡皮垫圈上面，减少了从底板传来的喇叭振动。
有些收音机要求可变电容器旋轴与底板间的距离稍大，好装用度盘的拉线圆盘。这时，可将可变电容器用L形支架架高。为了防止转动度盘时支架动摇，支架铁板厚度不应小于1.5—2公厘。L形支架侧面装可变电容器的小孔，也要加用橡皮垫圈，固定在底板上的小孔直径是4公厘，底板上可变电容器引出线孔直径是8公厘。
可变电容器安装前要先焊好接地线，还要把两组定片的接线焊在定片的焊片上，不然装好后焊片被遮住，也伸不进烙铁，没法再焊。接地线一定要接得好，不然收音效果不稳定或有杂音，可用多股软铜线或隔离线 （抽去心线），一端焊在可变电容器接触动片组的弹簧片上，另一端焊在最近的底板上。这根线不要拉得太紧。
如果所装的是两波段收音机，分用两套补偿电容器，那么双连电容器上原来附有的两只补偿电容器应完全拆除。外差式收音机里的广播垫整电容器应装在可变电容器的近旁。
线圈 产品线圈上都有安装用的螺纹小孔或湾脚，可直接用螺钉装在底板上或底板下，不应该利用硬接线悬空吊起，这样安装既不牢靠，也容易把线头焊片拉断。另外还要考虑到如果地位限制，线圈装好后，接线困难或看不清接头上标明的字母，就要事先用几段不同颜色的接线焊好在接头上，用笔记下接法，避免接错。
管座 电子管的位置虽经确定，但这里还得进一步考虑管座的方向，使管脚尽量靠近需要接线的零件。
电源变压器 常用合扑式电源变压器是装在底板上开的大方孔上的，安装前把四角的螺钉紧一下，免得铁片装得不紧时，装好后发生讨厌的铁心颤动声。这种电源变压器上面是一个铁盖，下面是一个方形铁框或两条铁条，安装时下面的方框最好不要省略而直接装到底板上，这样底板较薄时就不易把铁心夹紧。
收音机接线时常常要把底板翻动，一装电源变压器底板就变得非常笨重，所以要等其它接线都接好以后再装。
波段开关 常用的小型波段开关，在旋轴轴承旁边10公厘处有一只凸起的止脚（小片），作用是在底板上安装用大孔旁相当距离处再钻一个直径4公厘的小孔，安装时好把止脚嵌入，这样，选换波段时，整个开关就不致摇晃。这种波段开关附有弹簧垫圈，装时直接压在六角螺帽下面。
电位器 一般旋轴较长，应按实际需要截短。如果收音机要装木箱，就先把电位器试装在底板上，再把底板装进木箱上比一比长短，再拆下来锯掉多余的部分。如果等机件装好后再锯，容易把电位器弄坏。电位器常带有两只螺帽，安装时，先装一只，旋紫后再装一只，这样第二只螺帽旋紧后，就很牢固了。
最近我国新建成的大型无线电器材厂——华北无线电器材厂出品的电位器，在螺丝轴承金属底部，正对着旋臂接头的方向，冲有一约2公厘宽向上凸起的止脚，底板安装用孔眼应像八脚管座的中心孔一样，开一个缺 口，好把止脚嵌入，使电位器固定，不致摇晃。
中频变压器 铝罩顶上的两个调整小孔，一个要对向前一级电子管，另一个对向后一级电子管，这样，在校中频时可以明确那一只是初级那—只是次级的电容器。特别注意的是不要使初级的热端（接屏极）和次级的热端（接栅极或小屏）的导线绞合或靠得太近，免得产生交连引起振荡。用焊片接出的中频变压器的安装方向和电子管座相似，务使接线最短。中频变压器安装螺钉是铆在铝罩上的，铝罩很薄，所以安装时要套一弹簧垫圈，而螺帽也不宜旋得太紧。同时也不要利用这两只螺钉装支线架等其它用途，以免把螺钉拉掉。
度盘 目前最常用的拉线式度盘是在可变电容器旋轴上装一只圆轮，用拉线和旋钮轴相连。拉线常用的是胡琴用的二弦，一端结到挂在圆盘小钩上的弹簧上，顺圆盘四周的凹槽绕一圈后兜到旋轴上绕几圈，再绕回圆盘。结牢在弹簧钩上。
装好后的零件在尚未接线时，可以暂时用纸包上，等接线全部接妥后撕去，可以避免沾污。（童光辉）
