对无线电示教板的要求是：1．板的图面简单、清晰、美观，易于说明问题。2．声音或光色的效应良好，并且不受外界条件的影响（如温度、湿度等）。3．操作控制简便。4．装置正规牢固。
无线电示教板的制作过程一般包括：制板、绘制画而（电路图或方块图）、电路装配、检验等。
底板 底板的材料有胶板、五夹板（即五层的胶合木板）单层木板几种。胶板太贵，单层木板不坚固，所以用五夹板比较合适，五夹板必须首先充分干燥，然后用阳干漆浸过晾干，以增加其绝缘性能。最后漆以普通喷漆，最好两面都漆，这样可以防止木板吸收潮气而使绝缘性能降低。漆的颜色要用淡色，如乳白色、奶黄色、淡天蓝色等。这里特别要指出的是漆不能过分发亮，因为发亮的漆容易反光，这样会发生在某一定的角度上看不清楚板上图案的缺点。板制成后，用2—3公厘厚，宽2.5—3.5公厘的木条嵌边加固。边的颜色可以深些，例如用普通家具的颜色（阳干漆色），这样衬托起来色调比较鲜明。示教板的尺寸并无一定标准，一般单级线路的示教板对于30—40人的课堂采用70×100公分的木板就已经够了。
绘制电路图 最简单的方法是用墨绘制，这种方法有两个缺点：第一是容易擦掉，但这个缺点可以用在绘成后再喷一层透明漆的方法补救。第二是墨具有一定的导电性，因而容易造成漏电，对于高阻抗电路影响特别严重。此外，凭手在板上直接绘成的图也不容易绘得很好。所以除了临时性的示教板外，这种方法很少采用。
第二种方法是用漆在板上直接绘制，因为漆的粘性很大，所以画起来很吃力，往往浓淡不均，元件大小不一，线路的排列也不易整齐。
第三种方法是喷制，这就是先制成雕空的型版，然后放在板上用喷漆喷上图形。“喷制”的方法又分为两种：
1．先把组成电路的一些元件制成型版，如电子管、电阻、电容器，线圈、变压器及各种线条符号等，然后把这些型版排列起来，组成我们所需要的电路图，最后进行喷漆，这是最好的一种方法。但在排列型版和喷制的过程上比较复杂，技术要求较高。2．直接刻一张大的型版，这样刻起比较费事，但喷制时却比较简单，特别适用于要制大量同样示教板的情况。
现在再谈谈喷制方法的具体过程：
1．刻制型版对于上述活动式型版材料（第1种）以铁皮或薄软胶板比较适合，对于固定的、适合一个示教板的型版（第2种）可以用纸张来代替，纸张的要求是要具有一定的强度，质地细密雕刻时不易产生毛边，并且具有不吸水的性质。我们试验过马粪纸、白报纸、牛皮纸等材料，以牛皮纸的效果最好。

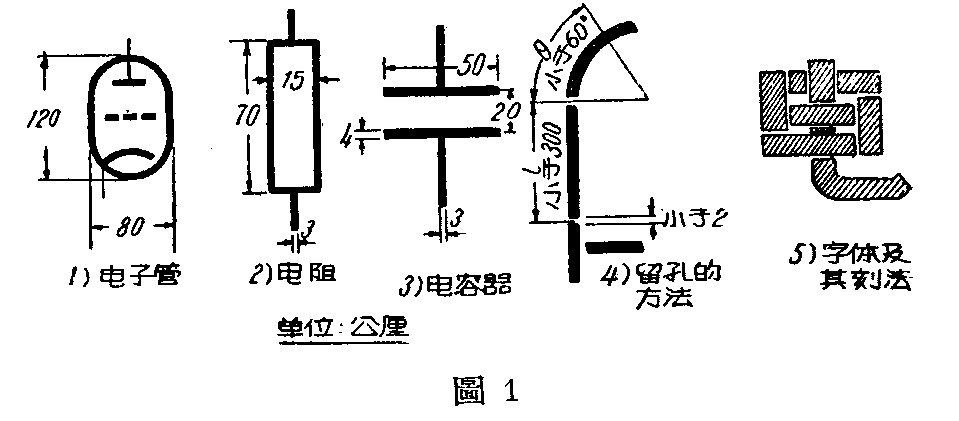

雕刻时要先在纸上面好电路，这时必需规定—套制图的尺寸规格，我们所用的规格是：电子管80×120公厘，线粗4公厘；电阻15×70公厘，线粗3公厘；电容器20×50公厘，线粗4公厘；一般接线线条粗3公厘；虚线粗2公厘，间距3公厘。画好后用小刀仔细刻出。刀要锋利。刻时在线条相交的地方、相接的地方、转弯的地方都应留空（即不刻断），长直线也应分段雕刻，每段不超过300公厘。曲线也应分段雕刻，并且以每段所相应的圆心角不超过60°为宜。（见图1）留空的距离以不大于2公厘为佳，在线条相接的地方留空之后，将来再喷点补上，其他留空的地方可以不补。图面上所需之字以图1所示之字体比较适合，因为它的线条都是一样粗的，这样便于雕刻。在刻字叫每一笔画都可以仿照刻线条的方法留空，不宜刻断。
2．喷漆所用的漆不宜用瓷漆而应该用喷漆，因为喷漆有快干的特性，可以防止由于漆对底板的侵蚀而产生如水湿状的线条边缘。喷漆以上等香蕉水调匀，调合比1：3（一分喷漆三分香蕉水）至2：5为度。喷的工具当然有喷枪最好，如果没有喷枪，我们试验用一般喷射杀虫剂的喷筒（D．D．T喷筒），也能得到良好的效果。喷的方法是先把刻好的型版放在底板上铺平，然后以铁块或玻璃条等物压平，压时可由一边至另一边，这样可以防止型版绉折。在有些细小的地方可以用大头针钉住就可以喷了。喷时应注意均匀，漆点要很细（成雾状），喷的方向要顺着线条，而不要垂直于线条，以防漆器钻入型版和底板间的缝隙，产生毛边。喷时易产生的毛病之一是漆的浸蚀现象，这种现象是指板上底漆的脱落与溶解，造成的原因是喷得太厚，以致不能马上干燥，过多的香蕉水便在板上流动起来，以致使底漆溶解脱落及产生溶解的水蚀痕迹。另外如果喷筒没有及时擦净，则漆液容易沿喷筒滴下，造成同样后果。必需指出：喷筒的清洁是一个很重要的问题，在每次喷完以后喷筒都要用香蕉水清洗干净，否则极易产生上述的毛病，并且常会有污物（漆渣）飞出染污图形。喷好以后如有少许毛边可用小刀或玻璃片仔细刮去。
打孔 喷好电路图以后的下一步便是装配工作，在装配时安装插孔、接线柱、电子管座等都需要打孔，所以这里我们单独谈谈这个问题。香蕉插孔的孔直径为7公厘，接线柱（中型）为10公厘，电子管（一般接收管）为26到33公厘不等，视管座尺寸及电子管的类型而定。香蕉插孔和接线柱的孔可以用电钻或台钻装普遍麻花钻头来打。电子管座的孔可用弓钻上挖刀来打，最好从两面打，可以防止木板破裂。打好孔后，用锉略加修饰使孔壁光滑，然后再在孔的内壁涂以虫胶或白蜡等绝缘剂，以增加其绝缘性能和防止潮气进入。
装配 示教板的装配一般有两种方式：一种是画面上有一个电路符号，在它的旁边（正面）就有一个元件，这种装配多适用作简单的示教板，它的示教目的主要是说明这几个元件的作用。复杂的示教板如果也采用这种方法，则不仅在装配工作上增加许多困难，而且由于元件太多，看上去反而不清楚。所以大部分元件都装在背面，只把电子管、活动元件及一些测点试点的接线柱、香蕉插孔装在正面。装配时应尽量使板上不要钉太多的螺丝钉以免影响美观。一般应尽量使元件集中，元件的固定方法可以用较大型的接线板，而接线板的固定则可以利用管座螺丝、香蕉插孔及接线柱等，尽可能不另加螺丝固定。走线时应尽量短，而且避免平行，灯丝线和信号线应该分开走。地线很长，最好用镀银的粗铜丝、铜片或编织线，以减小引线电感和导线的电阻。在固定元件时必须两端都焊在固定的支点上，而不能用很长的线悬在空中，接线柱和香蕉插孔都必须加焊片来焊接接线，不能把线头绕上了事。所用的接线最好是单芯塑胶线，因为这种线本身具有一定的机械强度，容易弯折而且具有较大的支撑力。灯丝线可用普通的纱包接线，两股绞合走线以减少交流感应。因为接线很长，所以接线本身也需要固定。固定的方法除尽量利用已有的各支点外，还可以用小型木螺丝钉上小线夹来固定（木螺丝最好不要钉穿）。也可以用铜丝湾成Π字形把线钉在木板上。
电源接线可以用八脚插头作总插头，不过八脚插头容易产生接触不良。我们可以把八脚插头两个脚并联成一个脚使用，管座相应的插孔也并联起来，这样就可以避免接触不良了。

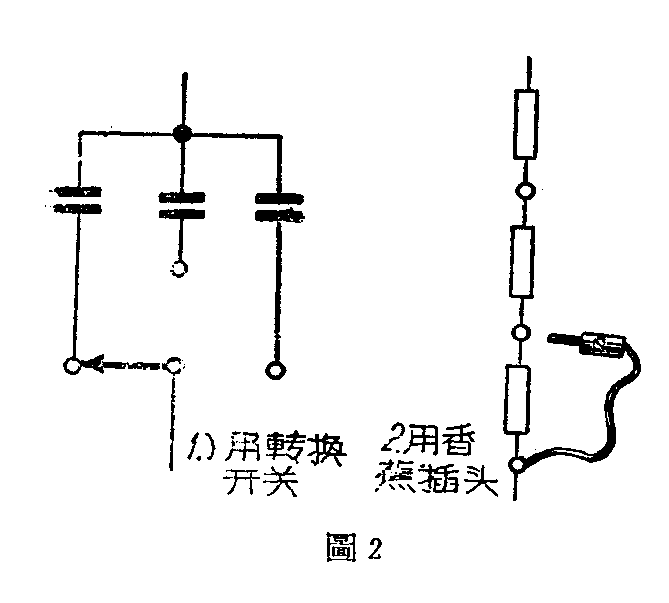

活动元件的处理 在示教中常常需要观察某种参量的变化对电路工作的影响和作用，例如在放大器中要观察负荷电阻对放大和失真的关系，就需要在其他条件不变时改变负荷电阻来进行试验。这样负荷电阻就必须改变。一般改变元件的方法不外如下几种：第一是元件本身是可变的，例如可变电容器、可变电阻等。这种方法应用很广，但有一定限度，例如大容量的电容器就不能作成可变的。第二种方法是在板上绘几个元件，而它的数值不同，在变化时用波段开关或插头来完成（如图2），这种方法的优点是操作简单。它的缺点是使电路变得复杂，有时甚至一时不能看出电路的原理，因而影响示教效果。第三种方法是在需要改变元件的地方装两个接线柱，在变化元件时将元件（电阻、电容器等）临时接在接线柱上，这种方法的优点是结构比较简单，缺点是在操作时需要较多的时间，而且一般电阻电容的接线都很细，如经多次装拆极易折断。第四种方法是用插入式元件。它的优点较多，其方式有如下几种：
（1）需要更换的元件同样的喷在电路图上，不过绘上插入式的符号，在符号的旁边装上两个香蕉插孔，元件焊在插板上插入孔内。
插板的构造如图3所示，用厚1公厘长60公厘，宽10—15公厘胶板，两端各开一孔，两孔间之距离为50公厘，其中一孔最好是椭圆形的，以便在插入时略有伸缩余地。在两孔内装两只插脚，插脚可以用香蕉插头改作，改作方法是将插头的金属部分取下，用钢丝圈将它的弹簧片箍住，在上部车螺纹，然后用螺帽固定在胶木板上。螺帽同时夹住一个焊片，以备焊接。

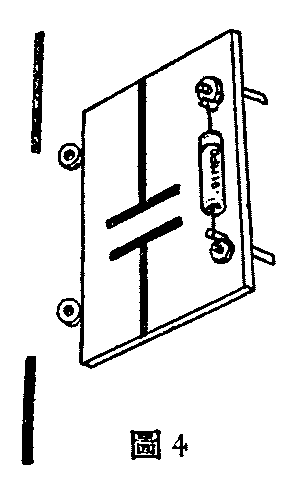

（2）在示教板上需要更换元件的地方，不画上符号而留出一段空白地方，用一个较大的插板，板上除装有元件外还绘有电路符号（图4）。这种方法用于所需更换的元件不属一类的情况下，例如在一个地方可能接入电阻也可能接入电容器。元件插板的给构与第一种相似，此处不再详述。
检验 在示教板制成以后必需经过检验的手续，在检验时先进行电阻测量，如正常时然后插上电源进行电压测量。最后插上电子管检查效果及有无寄生振荡等问题。同时还要检查装配的质量，各焊点、螺丝等是否牢固。其他检验方法与一般无线电机相同。（魏沁）
